Описание продукта

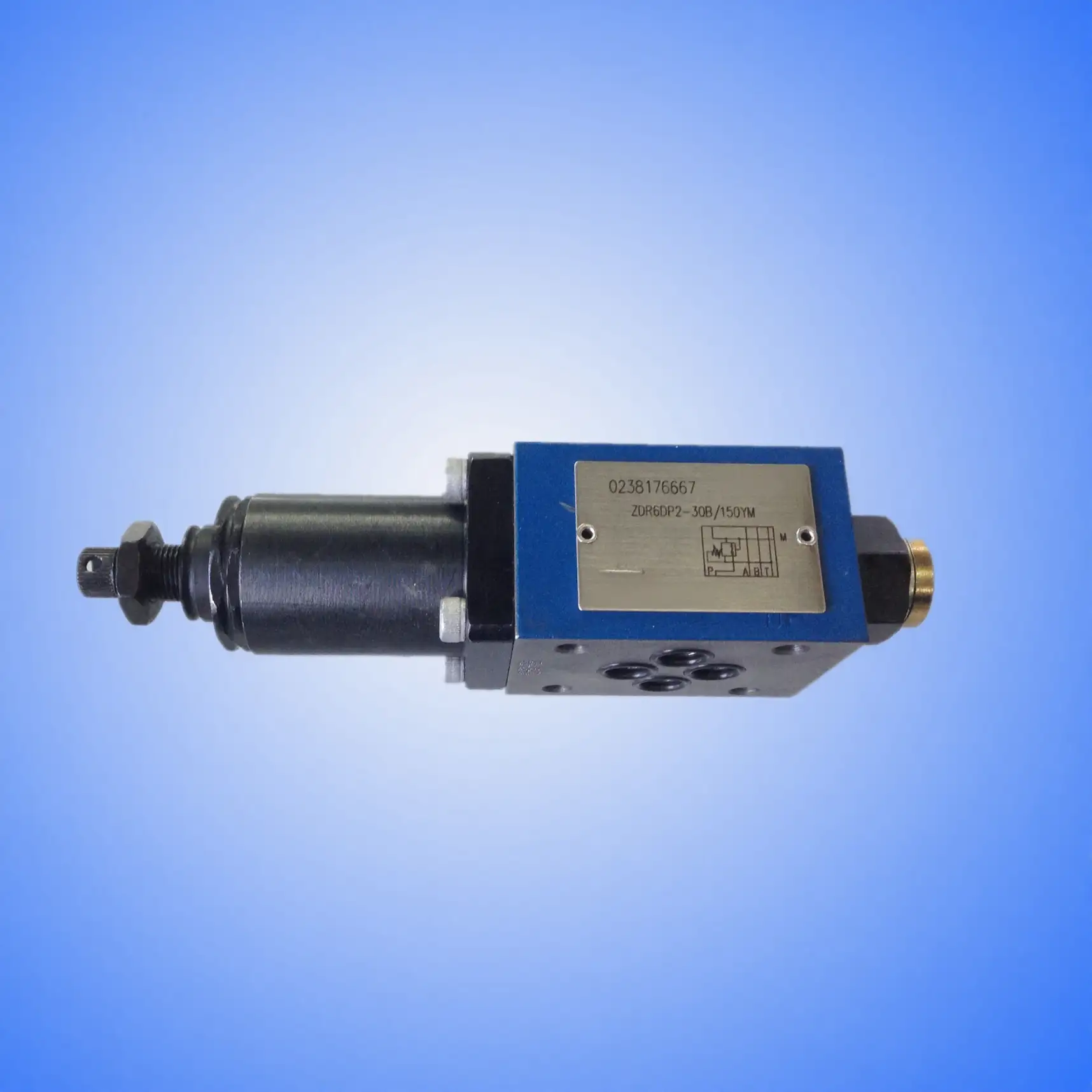

Редукционные клапаны типа ZDR 6 D... — это трёхходовые редукционные клапаны прямого действия с многослойной конструкцией и функцией сброса давления на вторичной стороне. Они применяются для снижения давления в системе.
Редукционный клапан в основном состоит из корпуса (1), золотника управления (2), пружины сжатия (3) и регулировочного элемента (4), а также опционального обратного клапана.
Вторичное давление устанавливается элементом регулировки давления (4).
Модель «ZDR6DA»
В состоянии покоя клапан нормально открыт, и жидкость может беспрепятственно перетекать из порта A в порт A1. Давление в части A1 в это же время поддерживается через управляющую линию, расположенную в зоне золотника напротив пружины сжатия (3).
Когда давление в порту А1 превышает уровень давления, установленный на пружине сжатия (3), золотник управления (2) перемещается в положение управления, преодолевая сопротивление пружины сжатия (3), и удерживает заданное давление в порту А1 постоянным.
Управляющее давление и пилотное масло отбираются из порта А1 по линии управления.
Если давление B в порте A1 продолжает расти под действием внешних сил, то золотник управления (2) перемещается еще дальше по направлению к пружине сжатия (3).
Это открывает путь потока жидкости из порта A1 через управляющую площадку ⑼ на управляющем золотнике (2) в бак. Затем в бак поступает достаточное количество жидкости, предотвращая дальнейший рост давления. Слив из пружинной камеры (7) всегда осуществляется наружу в бак через отверстие (6) в порт T (Y).
Соединение для манометра (8) позволяет контролировать вторичное давление на клапане.
Установка обратного клапана для свободного потока в отверстиях А1-А возможна только в исполнении «DA».
Модели «ДП» и «ДБ»
В модели «DP» давление снижается в порту P1. Управляющее давление и масло для пилота отбираются изнутри из порта PI.
В модели DB давление в порту P1 снижено, а пилотное масло берется из порта B.
Внимание?
В модели DB необходимо убедиться, что давление в порту B не превышает установленного давления, когда распределитель находится в положении Pto A. В противном случае давление в порту A будет снижено.
Характеристические кривые (измерения при V=41 мм2/с и t=50℃)
Размеры устройства (размеры в мм)
