Código de pedido da bomba fixa de pistão axial A2FO

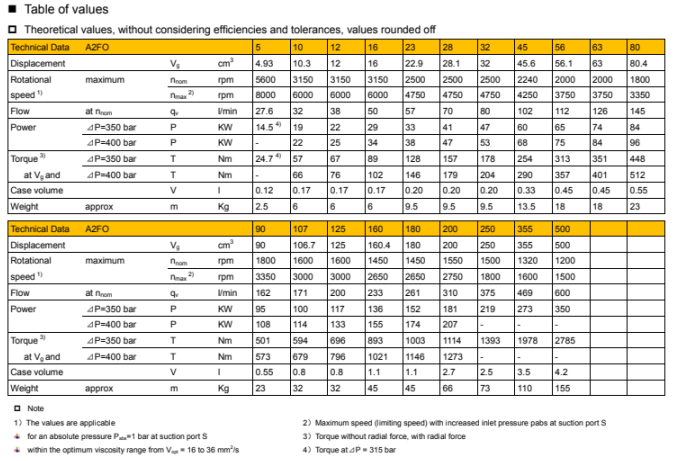

Dados técnicos da bomba fixa de pistão axial A2FO

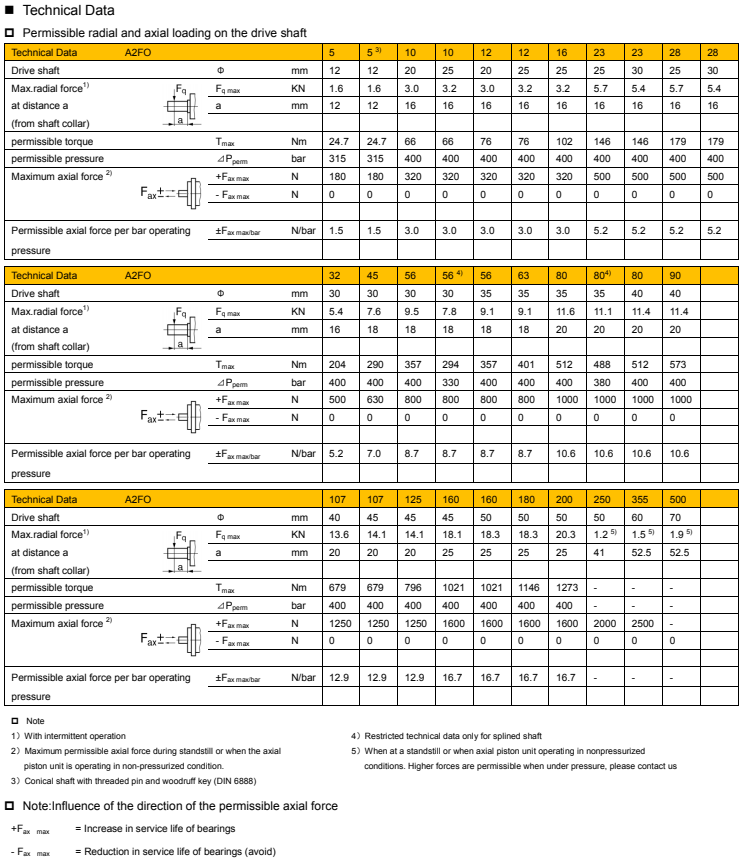

Vedação do eixo… Carga de pressão permitida
p A vida útil da vedação do eixo é influenciada pela velocidade da unidade do pistão axial e pela pressão de drenagem da caixa (pressão da caixa).

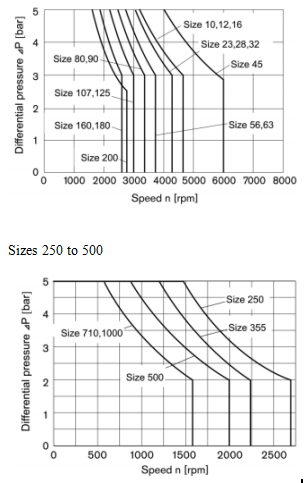

p A pressão diferencial média de 2 bar entre a caixa e a pressão ambiente não pode ser excedida de forma duradoura na temperatura normal de operação.
p Para uma pressão diferencial maior em velocidade reduzida, veja o diagrama.
Picos de pressão momentâneos (t < 0,1 s) de até 10 bar são permitidos. A vida útil da vedação do eixo diminui com o aumento da frequência dos picos de pressão.
p A pressão do gabinete deve ser igual ou superior à pressão ambiente.

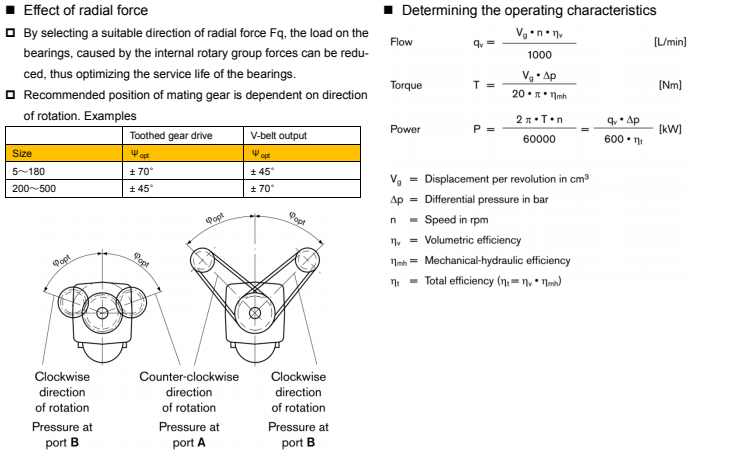

n Característica estática
p Tamanhos 10 a 200
Faixa de temperatura
A vedação do eixo FKM pode ser usada para temperaturas de drenagem do gabinete de -25 °C a +115 °C
Para aplicações abaixo de -25 °C, é necessária uma vedação de eixo em NBR (faixa de temperatura permitida: -40 °C a +90 °C). Informe a vedação de eixo em NBR em texto simples ao fazer o pedido. Entre em contato conosco.
Direção do fluxo
Sentido de rotação, visto no eixo de transmissão | Direção do fluxo |
sentido horário (R) | S → B |
sentido anti-horário (L) | S → A |
Rolamento de longa vida útil
Tamanhos 250～500
Para longa vida útil e uso com fluidos hidráulicos HF. Dimensões externas idênticas às do motor com rolamentos padrão. É possível a conversão posterior para rolamentos de longa vida útil.
Recomenda-se a lavagem do rolamento e da caixa pela porta U.
Fluxo de descarga...recomendado
| Tamanhos | 250 | 355 | 500 |
| qv flush （l/min） | 10 | 16 | 16 |
| Portos | Porta para | Diagrama |
A, B S T U (tamanhos 250 a 500) | Porto de trabalho Porta de sucção Porta de drenagem Porta de descarga |

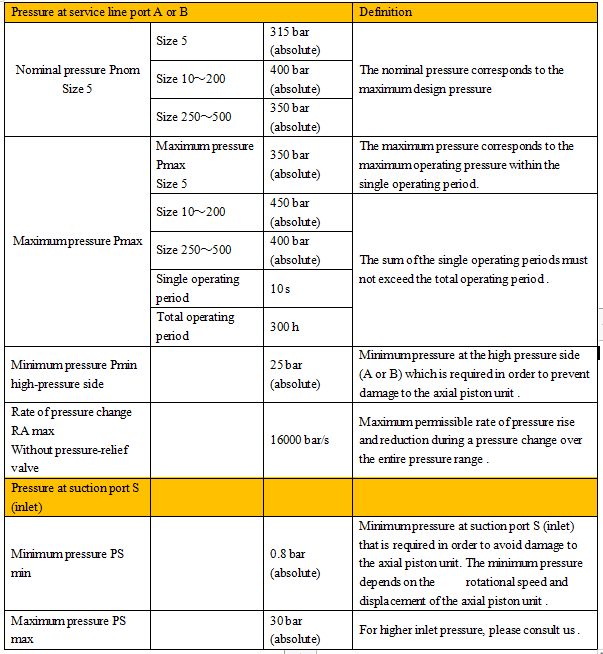

Faixa de pressão de trabalho
Faixa de pressão de trabalho válida quando se utilizam fluidos hidráulicos à base de óleos minerais
Nota: Valores para outros fluidos hidráulicos, entre em contato conosco

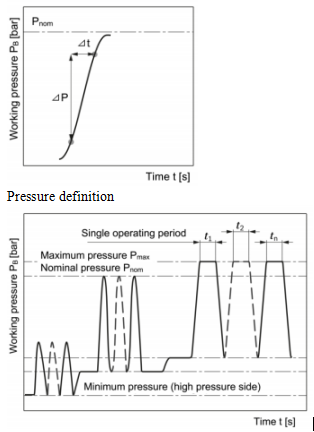

Taxa de mudança de pressão RA máx.

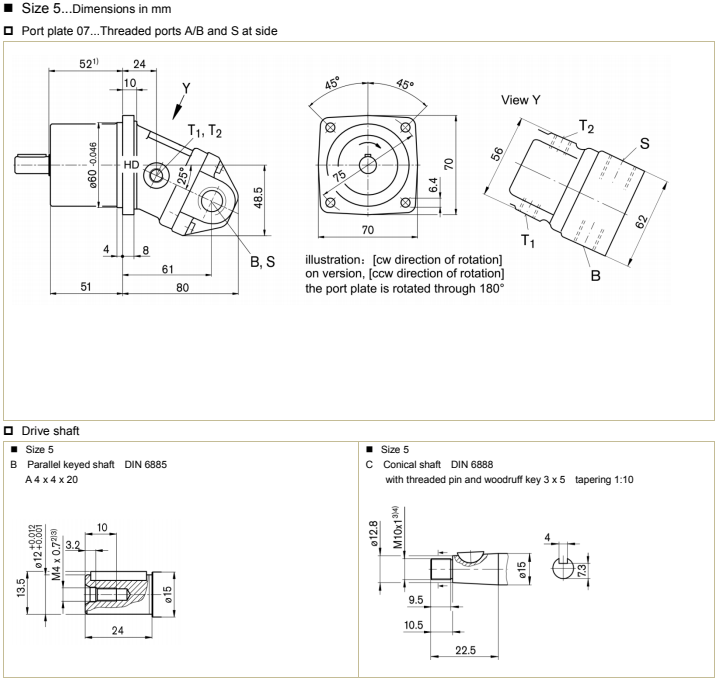

Portos
| Portos | Porta para | Padrão 6) | Tamanho 3) | P Máx [barra] 5) | Estado 8) |
| B(A) | Porto de trabalho | DIN 3852 | M18 x 1,5 profundo 12 | 350 | O |
| S | Porta de sucção | DIN 3852 | M22 x 1,5 de profundidade 14 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 | M10 x 1 profundo 8 | 3 | X/O 7) |
Observação
1) Para colar o eixo 5) Picos de pressão momentâneos podem ocorrer dependendo da aplicação.
2) Furo central conforme DIN 332 (rosca conforme DIN 13) Tenha isso em mente ao selecionar dispositivos de medição e conexões.
3) Para os torques máximos de aperto devem ser observadas as instruções gerais.
4) Rosca conforme DIN 3852, torque máximo de aperto 30 Nm
5) Picos de pressão momentâneos podem ocorrer dependendo da aplicação.
6) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
7) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
8) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)
Porta
| Portos | Porta para | Padrão4) | Tamanho 2) | P Máx [barra] 3) | Estado 7) |
| B(A) | Porto de trabalho | DIN 3852 | M22 x 1,5 de profundidade 14 | 350 | O |
| S | Porta de sucção | DIN 3852 | M33 x 2 profundo 18 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 | M12 x 1,5 profundo 12 | 3 | X/O 6) |
| R | Air beed | DIN 3852 | M8 x 1 profundo 8 | 3 | X |
Observação
1) Furo central conforme DIN 332 (rosca conforme DIN 13)
2) Para os torques máximos de aperto devem ser observadas as instruções gerais.
3) Picos de pressão momentâneos podem ocorrer dependendo da aplicação.
4) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
6) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
Tenha isso em mente ao selecionar dispositivos de medição e acessórios.
7) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)

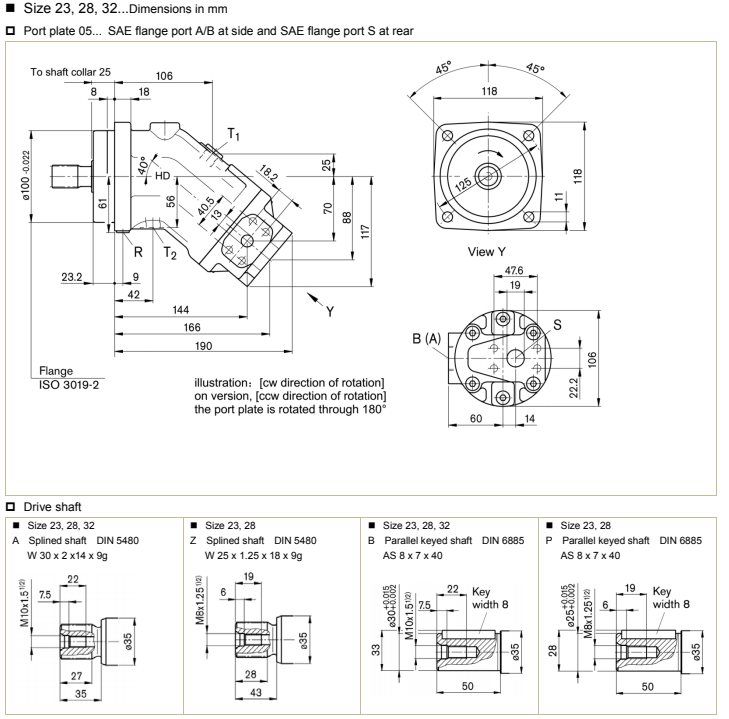

| Portos | Porta para | Padrão | Tamanho 2) | P Máx [barra] 3) | Estado 7) |
| B(A) | Porto de trabalho Fio de fixação | SAE J518 5) DIN13 | 1/2” M8 x 1,25 de profundidade 15 | 450 | O |
| S | Porta de sucção Fio de fixação | SAE J518 5) DIN13 | 3/4” M10 x 1,5 profundo 17 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 4) | M16 x 1,5 profundo 12 | 3 | O/X 6) |
| R | Air beed | DIN 3852 4) | M10 x 1 profundo 12 | 3 | X |
Observação
1) Furo central conforme DIN 332 (rosca conforme DIN 13)
2) Para os torques máximos de aperto devem ser observadas as instruções gerais.
3) Picos momentâneos de pressão podem ocorrer dependendo da aplicação. Tenha isso em mente ao selecionar dispositivos de medição e conexões.
4) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
5) Somente dimensões conforme SAE J518, rosca de fixação métrica é um desvio do padrão.
6) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
7) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)

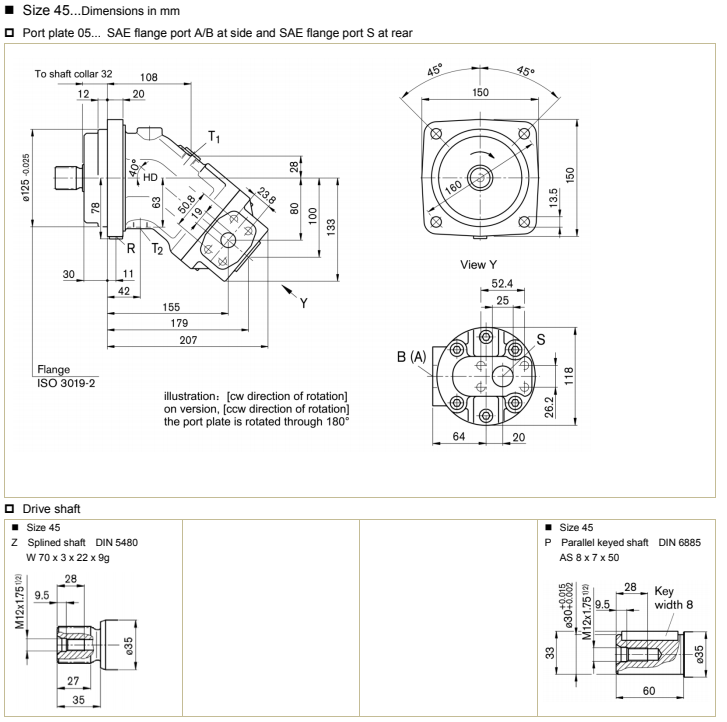

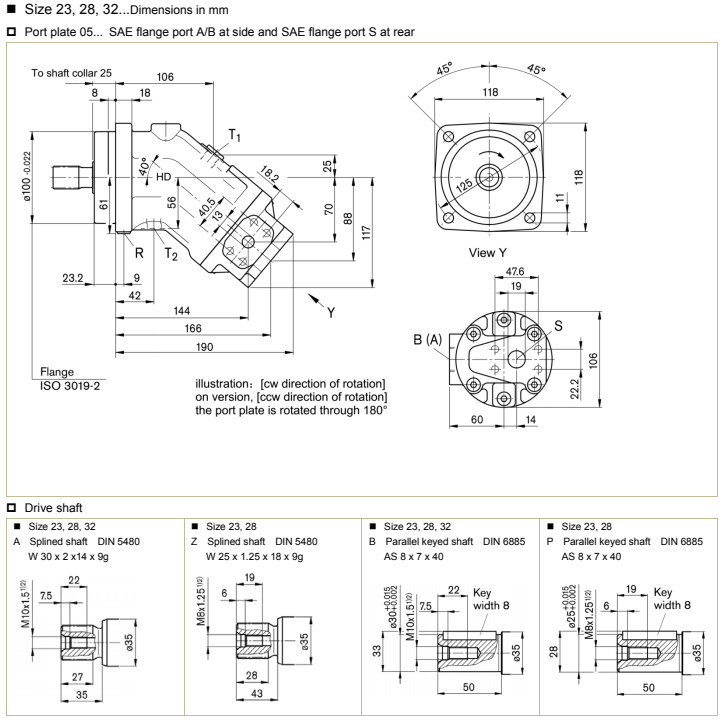

| Portos | Porta para | Padrão | Tamanho 2) | P Máx [barra] 3) | Estado 7) |
| B(A) | Porto de trabalho Fio de fixação | SAE J518 5) DIN13 | 3/4” M10 x 1,5 profundo 17 | 450 | O |
| S | Porta de sucção Fio de fixação | SAE J518 5) DIN13 | 1” M10 x 1,5 profundo 17 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 4) | M18 x 1,5 profundo 12 | 3 | O/X 6) |
| R | Air beed | DIN 3852 4) | M12 x 1,5 profundo 12 | 3 | X |
Observação
1) Furo central conforme DIN 332 (rosca conforme DIN 13)
2) Para os torques máximos de aperto devem ser observadas as instruções gerais.
3) Picos momentâneos de pressão podem ocorrer dependendo da aplicação. Tenha isso em mente ao selecionar dispositivos de medição e conexões.
4) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
5) Somente dimensões conforme SAE J518, rosca de fixação métrica é um desvio do padrão.
6) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
7) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)
| Portos | Porta para | Padrão | Tamanho 2) | P Máx [barra] 3) | Estado 7) |
| B(A) | Porto de trabalho Fio de fixação | SAE J518 5) DIN13 | 3/4” M10 x 1,5 profundo 17 | 450 | O |
| S | Porta de sucção Fio de fixação | SAE J518 5) DIN13 | 1” M10 x 1,5 profundo 17 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 4) | M18 x 1,5 profundo 12 | 3 | O/X 6) |
| R | Air beed | DIN 3852 4) | M12 x 1,5 profundo 12 | 3 | X |
Observação
1) Furo central conforme DIN 332 (rosca conforme DIN 13)
2) Para os torques máximos de aperto devem ser observadas as instruções gerais.
3) Picos momentâneos de pressão podem ocorrer dependendo da aplicação. Tenha isso em mente ao selecionar dispositivos de medição e conexões.
4) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
5) Somente dimensões conforme SAE J518, rosca de fixação métrica é um desvio do padrão.
6) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
7) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)

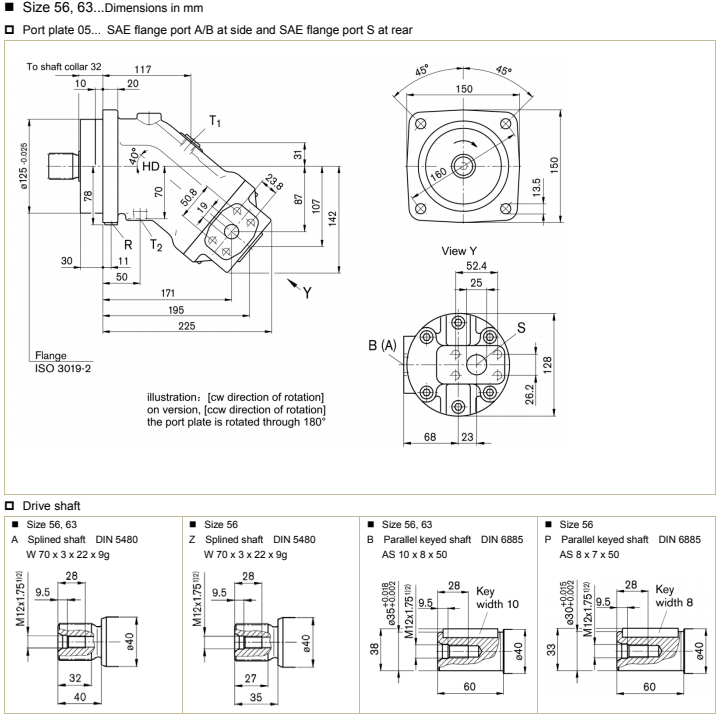

| Portos | Porta para | Padrão | Tamanho 2) | P Máx [barra] 3) | Estado 7) |
| B(A) | Porto de trabalho Fio de fixação | SAE J518 5) DIN13 | 3/4” M10 x 1,5 profundo 17 | 450 | O |
| S | Porta de sucção Fio de fixação | SAE J518 5) DIN13 | 1” M10 x 1,5 profundo 17 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 4) | M18 x 1,5 profundo 12 | 3 | O/X 6) |
| R | Air beed | DIN 3852 4) | M12 x 1,5 profundo 12 | 3 | X |
Observação
1) Furo central conforme DIN 332 (rosca conforme DIN 13)
2) Para os torques máximos de aperto devem ser observadas as instruções gerais.
3) Picos momentâneos de pressão podem ocorrer dependendo da aplicação. Tenha isso em mente ao selecionar dispositivos de medição e conexões.
4) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
5) Somente dimensões conforme SAE J518, rosca de fixação métrica é um desvio do padrão.
6) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
7) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)

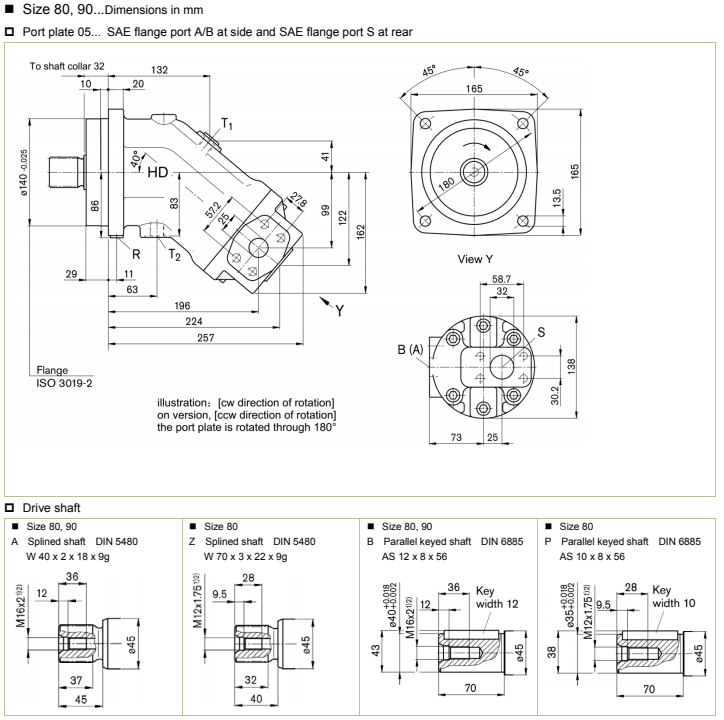

| Portos | Porta para | Padrão | Tamanho 2) | P Máx [barra] 3) | Estado 7) |
| B(A) | Porto de trabalho Fio de fixação | SAE J518 5) DIN13 | 1” M12 x 1,5 profundo 17 | 450 | O |
| S | Porta de sucção Fio de fixação | SAE J518 5) DIN13 | 1- 1/4” M10 x 1,5 profundo 17 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 4) | M18 x 1,5 profundo 12 | 3 | O/X 6) |
| R | Air beed | DIN 3852 4) | M12 x 1,5 profundo 12 | 3 | X |
Observação
1) Furo central conforme DIN 332 (rosca conforme DIN 13)
2)Para os torques máximos de aperto devem ser observadas as instruções gerais
3) Picos momentâneos de pressão podem ocorrer dependendo da aplicação. Tenha isso em mente ao selecionar dispositivos de medição e conexões.
4) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
5) Somente dimensões conforme SAE J518, rosca de fixação métrica é um desvio do padrão.
6) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
7) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)

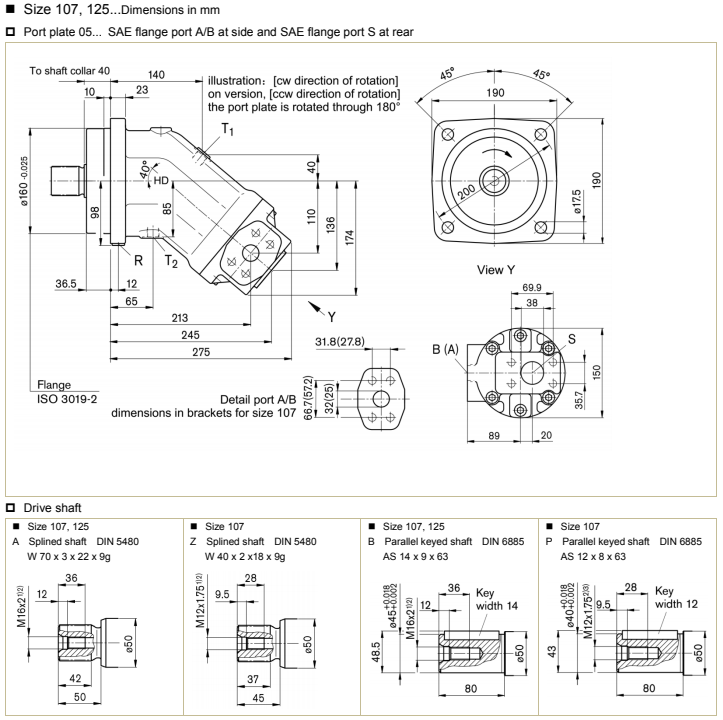

| Portos | Porta para | Padrão | Tamanho 2) | P Máx [barra] 3) | Estado 7) |
B(A) Tamanho 107 | Porto de trabalho Fio de fixação | SAE J518 5) DIN13 | 1” M12 x 1,75 profundo 17 | 450 | O |
B(A) Tamanho 125 | Porto de trabalho Fio de fixação | SAE J518 5) DIN13 | 1- 1/4” M14 x 2 profundo 19 | 450 | O |
| S | Porta de sucção Fio de fixação | SAE J518 5) DIN13 | 1- 1/2” M12 x 1,75 profundo 20 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 4) | M18 x 1,5 profundo 12 | 3 | O/X 6) |
| R | Air beed | DIN 3852 4) | M14 x 1,5 profundo 12 | 3 | X |
Observação
1) Furo central conforme DIN 332 (rosca conforme DIN 13)
2) Para os torques máximos de aperto devem ser observadas as instruções gerais.
3) Picos momentâneos de pressão podem ocorrer dependendo da aplicação. Tenha isso em mente ao selecionar dispositivos de medição e conexões.
4) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
5) Somente dimensões conforme SAE J518, rosca de fixação métrica é um desvio do padrão.
6) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
7) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)

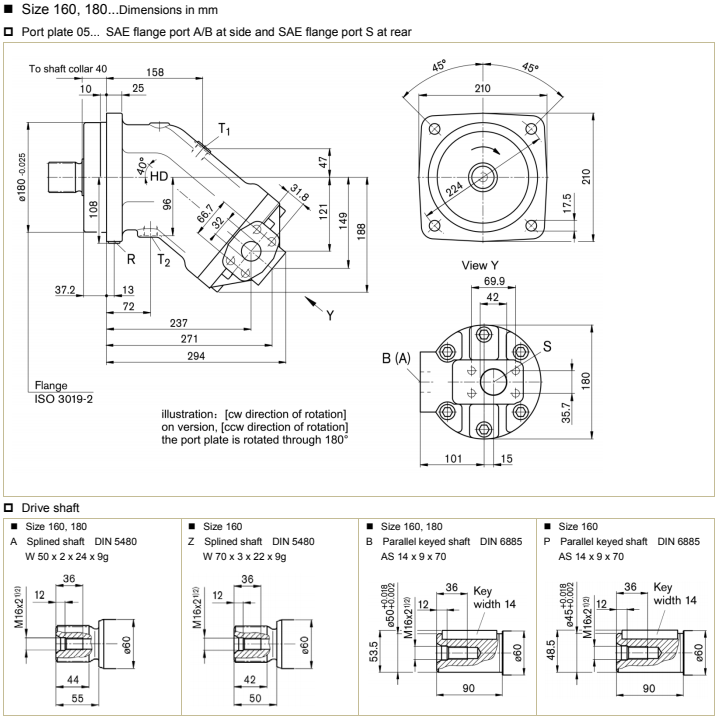

| Portos | Porta para | Padrão | Tamanho 2) | P Máx [barra] 3) | Estado 7) |
| B(A) | Porto de trabalho Fio de fixação | SAE J518 5) DIN13 | 1- 1/4” M14 x 2 profundo 19 | 450 | O |
| S | Porta de sucção Fio de fixação | SAE J518 5) DIN13 | 1- 1/2” M12 x 1,75 profundo 20 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 4) | M22 x 1,5 profundo 14 | 3 | O/X 6) |
| R | Air beed | DIN 3852 4) | M14 x 1,5 profundo 12 | 3 | X |
Observação
1) Furo central conforme DIN 332 (rosca conforme DIN 13)
2) Para os torques máximos de aperto devem ser observadas as instruções gerais.
3) Picos momentâneos de pressão podem ocorrer dependendo da aplicação. Tenha isso em mente ao selecionar dispositivos de medição e conexões.
4) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
5) Somente dimensões conforme SAE J518, rosca de fixação métrica é um desvio do padrão.
6) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
7) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)

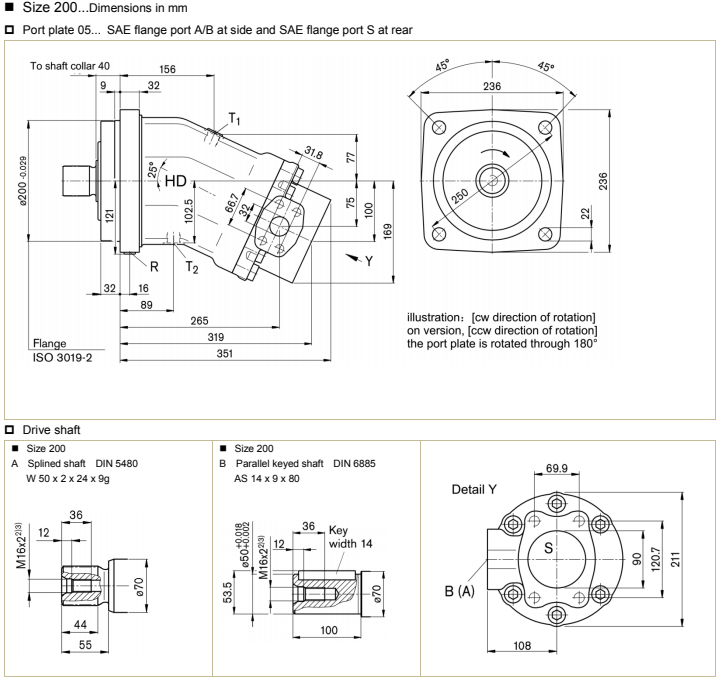

| Portos | Porta para | Padrão | Tamanho 3) | P Máx [barra] 1) | Estado 7) |
| B(A) | Porto de trabalho Fio de fixação | SAE J518 5) DIN13 | 1- 1/4” M14 x 2 profundo 19 | 450 | O |
| S | Porta de sucção Fio de fixação | SAE J518 5) DIN13 | 3- 1/2” M16 x 2 profundo 24 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 4) | M22 x 1,5 profundo 14 | 3 | O/X 6) |
| R | Air beed | DIN 3852 4) | M14 x 1,5 profundo 12 | 3 | X |
Observação
1) Picos momentâneos de pressão podem ocorrer dependendo da aplicação. Tenha isso em mente ao selecionar dispositivos de medição e conexões.
2) Furo central conforme DIN 332 (rosca conforme DIN 13)
3) Para os torques máximos de aperto devem ser observadas as instruções gerais.
4) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
5) Somente dimensões conforme SAE J518, rosca de fixação métrica é um desvio do padrão.
6) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
7) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)

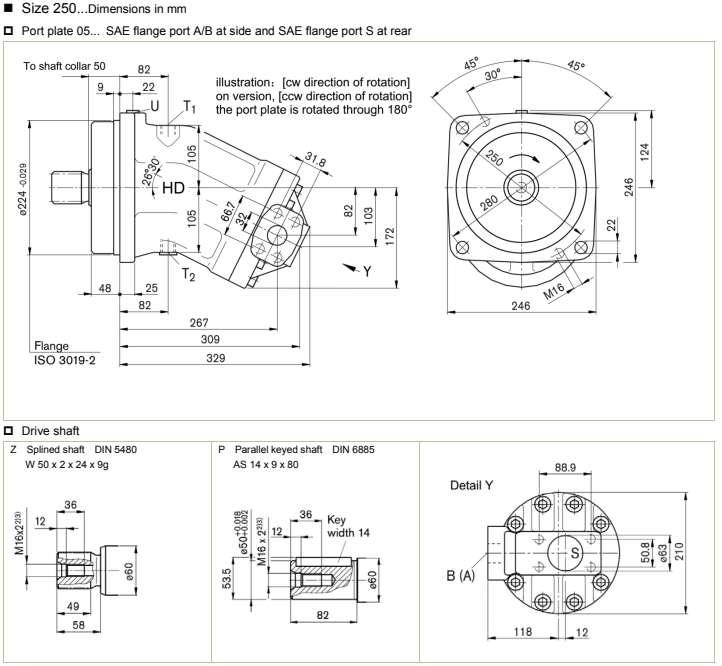

| Portos | Porta para | Padrão | Tamanho 3) | P Máx [barra] 1) | Estado 7) |
| B(A) | Porto de trabalho Fio de fixação | SAE J518 5) DIN13 | 1- 1/4” M14 x 2 profundo 19 | 400 | O |
| S | Porta de sucção Fio de fixação | SAE J518 5) DIN13 | 2- 1/2” M12 x 1,75 profundo 17 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 4) | M22 x 1,5 de profundidade 14 | 3 | X/O 6) |
| Você | Air beed | DIN 3852 4) | M14 x 1,5 profundo 12 | 3 | X |
Observação
1) Picos momentâneos de pressão podem ocorrer dependendo da aplicação. Tenha isso em mente ao selecionar dispositivos de medição e conexões.
2) Furo central conforme DIN 332 (rosca conforme DIN 13)
3) Para os torques máximos de aperto devem ser observadas as instruções gerais.
4) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
5) Somente dimensões conforme SAE J518, rosca de fixação métrica é um desvio do padrão.
6) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
7) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)

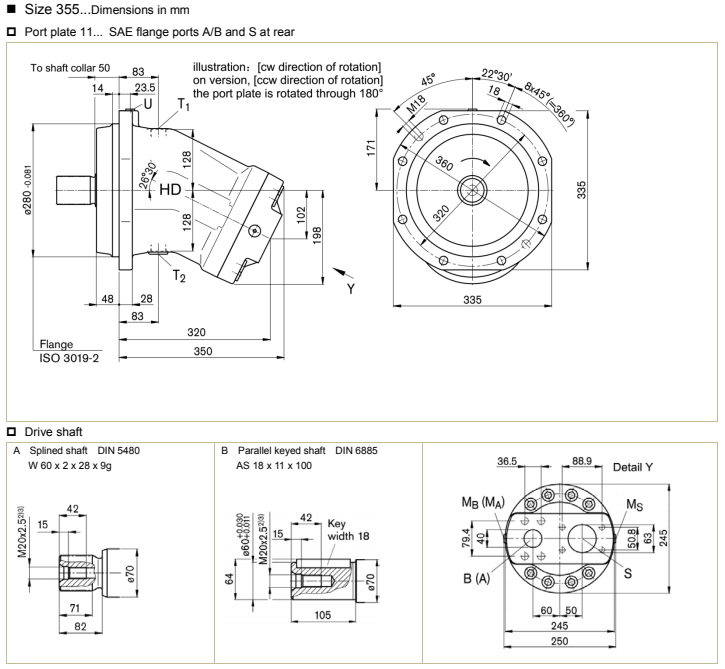

| Portos | Porta para | Padrão | Tamanho 3) | P Máx [barra] 1) | Estado 7) |
| B(A) | Porto de trabalho Fio de fixação | SAE J518 5) DIN13 | 1- 1/2” M16 x 2 profundo 21 | 400 | O |
| S | Porta de sucção Fio de fixação | SAE J518 5) DIN13 | 2- 1/2” M12 x 1,75 profundo 17 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 4) | M33 x 2 profundo 18 | 3 | O/X 6) |
| Você | Porta de descarga de rolamento | DIN 3852 4) | M14 x 1,5 profundo 12 | 3 | X |
| M A, MB | Medição da pressão de trabalho | DIN 3852 4) | M14 x 1,5 profundo 12 | 400 | X |
| EM | Medição da pressão de sucção | DIN 3852 4) | M14 x 1,5 profundo 12 | 30 | X |
Observação
1) Picos momentâneos de pressão podem ocorrer dependendo da aplicação. Tenha isso em mente ao selecionar dispositivos de medição e conexões.
2) Furo central conforme DIN 332 (rosca conforme DIN 13)
3) Para os torques máximos de aperto devem ser observadas as instruções gerais.
4) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
5) Somente dimensões conforme SAE J518, rosca de fixação métrica é um desvio do padrão.
6) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
7) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)

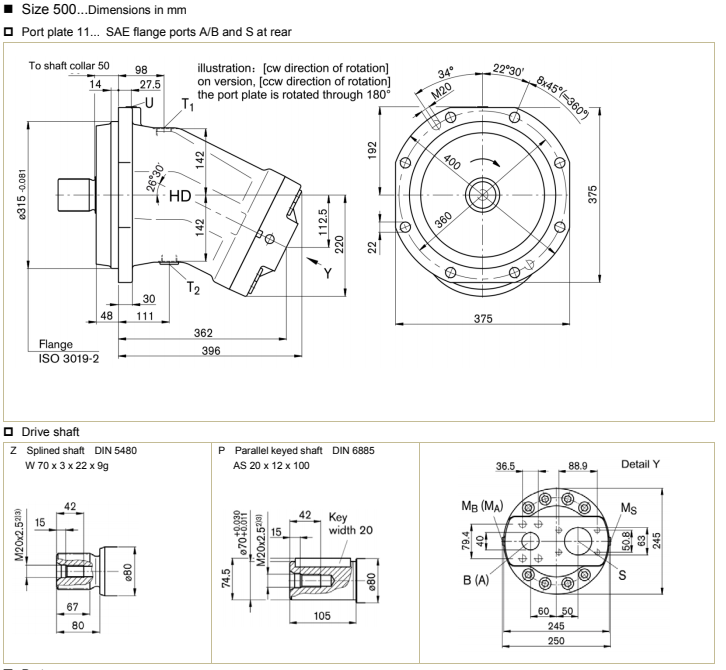

| Portos | Porta para | Padrão | Tamanho 3) | P Máx [barra] 1) | Estado 7) |
| B(A) | Porto de trabalho Fio de fixação | SAE J518 5) DIN13 | 1- 1/2” M16 x 2 profundo 21 | 400 | O |
| S | Porta de sucção Fio de fixação | SAE J518 5) DIN13 | 3” M16 x 2 profundo 24 | 30 | O |
| T 1, T 2 | Porta de drenagem | DIN 3852 4) | M33 x 2 profundo 18 | 3 | O/X 6) |
| Você | Porta de descarga de rolamento | DIN 3852 4) | M18 x 1,5 profundo 12 | 3 | X |
| MA, MB | Medição da pressão de trabalho | DIN 3852 4) | M14 x 1,5 profundo 12 | 400 | X |
| EM | Medição da pressão de sucção | DIN 3852 4) | M14 x 1,5 profundo 12 | 30 | X |
Observação
1) Picos momentâneos de pressão podem ocorrer dependendo da aplicação. Tenha isso em mente ao selecionar dispositivos de medição e conexões.
2) Furo central conforme DIN 332 (rosca conforme DIN 13)
3) Para os torques máximos de aperto devem ser observadas as instruções gerais.
4) A face do ponto pode ser mais profunda do que o especificado na norma apropriada
5) Somente dimensões conforme SAE J518, rosca de fixação métrica é um desvio do padrão.
6) Dependendo da posição de instalação, T1 ou T2 devem ser conectados
7) O = Deve estar conectado (conectado na entrega) X = conectado (em operação normal)
Instruções de instalação da bomba fixa de pistão axial A2FO
Informações técnicas
Fluido hidráulico
Antes de iniciar o planejamento do projeto, consulte nossas fichas técnicas sobre óleo mineral e fluidos hidráulicos ambientalmente aceitáveis para obter informações detalhadas sobre a escolha do fluido hidráulico e as condições de aplicação.
Ao utilizar fluidos hidráulicos ambientalmente aceitáveis, as limitações relativas aos dados técnicos e vedações devem ser observadas.
Entre em contato conosco. Ao fazer o pedido, indique o fluido hidráulico a ser utilizado.
Notas sobre a escolha do fluido hidráulico
Para selecionar o fluido hidráulico correto, é necessário conhecer a temperatura de operação no reservatório (circuito aberto) em relação à temperatura ambiente.

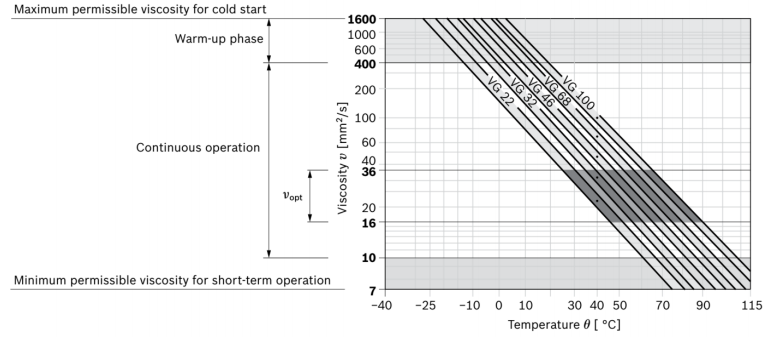

O fluido hidráulico deve ser selecionado de forma que, dentro da faixa de temperatura de operação, a viscosidade esteja dentro da faixa ideal (nopt), veja a seção sombreada do diagrama de seleção. Recomendamos selecionar o grau de viscosidade mais alto em cada caso.
Exemplo: a uma temperatura ambiente de X ℃, a temperatura operacional é de 60 ℃. Na faixa de viscosidade operacional ideal (Vopt; área sombreada), isso corresponde aos graus de viscosidade VG 46 e VG 68; VG 68 deve ser selecionado.
Importante
A temperatura de drenagem do gabinete é influenciada pela pressão e velocidade de entrada e é sempre maior que a temperatura do reservatório.
No entanto, em nenhum ponto do componente a temperatura pode exceder 90 ℃. A diferença de temperatura especificada à esquerda deve ser levada em consideração ao determinar a viscosidade no rolamento.
Se as condições acima não puderem ser atendidas devido a parâmetros operacionais extremos, entre em contato conosco.
Filtração do fluido hidráulico
Quanto mais fina for a filtragem, melhor será o nível de limpeza do fluido hidráulico e maior será a vida útil da unidade de pistão axial.
Para garantir a confiabilidade funcional da unidade de pistão axial, é necessário realizar uma avaliação gravimétrica do fluido hidráulico para determinar a contaminação por partículas e o nível de limpeza de acordo com a norma ISO 4406.
Deve ser mantido um nível de limpeza de pelo menos 20/18/15.
Em temperaturas muito altas do fluido hidráulico (90℃ a no máximo 115℃), é necessário um nível de limpeza de pelo menos 19/17/14, de acordo com a norma ISO 4406.
Se os níveis de limpeza acima não puderem ser mantidos, entre em contato conosco.
Viscosidade e temperatura de fluidos hidráulicos
| Viscosidade | Vedação do eixo | Temperatura 3) | Comentário | |
| Partida a frio | Vmáx ≤1600 mm2/s | NBR 2) FKM | θSt ≥ -40℃ θSt ≥ -25℃ | t ≤3 min, sem carga (P ≤ 50 bar) n≤1000 rpm Diferença de temperatura permitida entre a unidade de pistão axial e o fluido hidráulico no sistema máximo 25 K |
| Fase de aquecimento | V = 1600～400 mm2/s | t ≤15 min,P ≤0,7＊P nom en ≤ 0,5＊n nom | ||
Contínuo operação | V = 400～10 mm2/s1) | NBR 2) FKM | θ= +85℃ T = +110℃ | medido na porta L, L1 |
| V = 36～16 mm2/s | Faixa de viscosidade e eficiência operacional ideais | |||
Curto prazo operação | V = 10～7 mm2/s | NBR 2) FKM | θ = +85℃ θ = +110℃ | t ≤3 min,P ≤0,3＊P nom medido na porta L, L1 |
1）Corresponde, por exemplo, para VG 46 a uma faixa de temperatura de +4 °C a +85 °C (ver diagrama de seleção)
2）Versão EA10VSO...-P (se operando com fluidos hidráulicos HFA, HFB e HFC)
3) Se a temperatura em parâmetros operacionais extremos não puder ser respeitada, entre em contato conosco
Diagrama de seleção
Instruções gerais
A bomba A2FO foi projetada para uso em circuitos abertos. O motor A2FM/E foi projetado para uso em circuitos abertos e fechados.
O planejamento do projeto, a instalação e o comissionamento da unidade de pistão axial exigem o envolvimento de pessoal qualificado.
Antes de usar a unidade de pistão axial, leia o manual de instruções correspondente completa e cuidadosamente.
Durante e logo após a operação, há risco de queimaduras na unidade do pistão axial. Tome as medidas de segurança adequadas (por exemplo, usando roupas de proteção).
Dependendo das condições de operação da unidade de pistão axial (pressão de operação, temperatura do fluido), a característica pode mudar.
Portas de linha de serviço
As portas e roscas de fixação são projetadas para a pressão máxima especificada.
O fabricante da máquina ou sistema deve garantir que os elementos de conexão e as linhas correspondam às condições de aplicação especificadas (pressão, vazão, fluido hidráulico, temperatura) com os fatores de segurança necessários.
As portas de linha de serviço e portas de função só podem ser usadas para acomodar linhas hidráulicas.
Os dados e notas aqui contidos devem ser respeitados.
O produto não é aprovado como componente para o conceito de segurança de uma máquina geral, de acordo com a norma ISO 13849.
Os seguintes torques de aperto se aplicam
Acessórios
Observe as instruções do fabricante quanto aos torques de aperto dos acessórios utilizados
Parafusos de montagem
Para montagem de parafusos com rosca métrica ISO conforme DIN 13 ou com rosca conforme ASME B1.1, recomendamos verificar o torque de aperto em casos individuais de acordo com VDI 2230.
Roscas fêmeas na unidade de pistão axial
Os torques de aperto máximos permitidos MG máx. são valores máximos para roscas fêmeas e não devem ser excedidos. Para valores, consulte a tabela a seguir.
Plugues roscados
Para os plugues roscados metálicos fornecidos com a unidade de pistão axial, aplicam-se os torques de aperto necessários para plugues roscados MV. Para valores, consulte a tabela a seguir.
| Portos | Torque de aperto máximo permitido das roscas fêmeas M Gmax | Torque de aperto necessário do plugues roscados Mv1) | soquete sextavado em os plugues roscados WAF | |
| Padrão | Tamanho da rosca | |||
| DIN 3852 | M8 x 1 | 10 Nm | 7 Nm | 3 milímetros |
| M10 x 1 | 30 Nm | 12 Nm | 5 milímetros | |
| M12 x 1,5 | 50 Nm | 25 Nm 2) | 6 milímetros | |
| M14 x 1,5 | 80 Nm | 35 Nm | 6 milímetros | |
| M16 x 1,5 | 100 Nm | 50 Nm | 8 milímetros | |
| M18 x 1,5 | 140 Nm | 60 Nm | 8 milímetros | |
| M22 x 1,5 | 210 Nm | 80 Nm | 10 milímetros | |
| M26 x 1,5 | 230 Nm | 120 Nm | 12 milímetros | |
| M27 x 2 | 330 Nm | 135 Nm | 12 milímetros | |
| M33 x 2 | 540 Nm | 225 Nm | 17 milímetros | |
| M42 x 2 | 720 Nm | 360 Nm | 22 milímetros | |
| DIN ISO 228 | G1/4” | 40 Nm | - | - |
Observação
1) Os torques de aperto se aplicam aos parafusos no estado "seco" quando recebidos na entrega e no estado "levemente lubrificado" para instalação.
2) No estado "levemente lubrificado", o MV é reduzido para 10 Nm para M10 x 1 e 17 Nm para M12 x 1,5.
O ChangJia vem em vários estilos de design, combinando perfeitamente funcionalidade e estética.
Você pode nos encontrar aqui
Caixa de correio pública:
