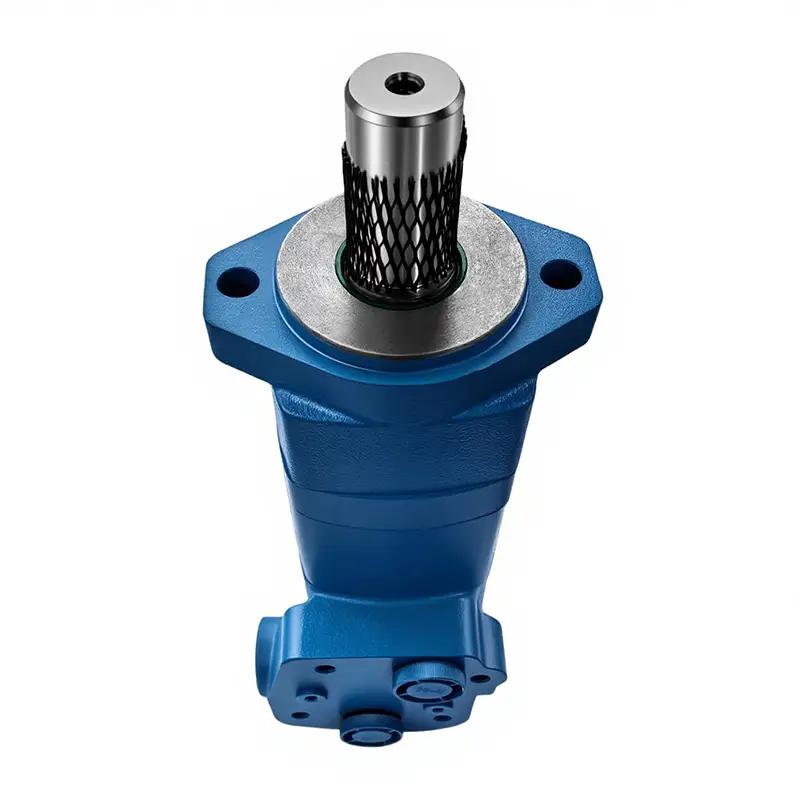

193-0176-001 Eaton CharLynn 2000系列雙速電機 1

193-0176-001 Eaton CharLynn 2000系列雙速電機 2

193-0176-001 Eaton CharLynn 2000系列雙速電機 3

193-0176-001 Eaton CharLynn 2000系列雙速電機 4

193-0176-001 Eaton CharLynn 2000系列雙速電機

此馬達使用戶能夠切換馬達的排氣量，從而在不改變輸入流量或壓力的情況下以不同的扭矩提供不同的速度。

聯合的	12/24
齒數	14
壓力角	30°
體能水平	6
配件類型	齒側配合

詢問

寫評論

應用領域

傳送機、絞車、牽引驅動器、螺旋鑽、灌溉及公用電纜捲筒、鑽孔機、打樁機等。

1 (43)

2 (39)

3 (30)

產品功能

此馬達使用戶能夠切換馬達的排氣量，從而在不改變輸入流量或壓力的情況下以不同的扭矩提供不同的速度。

需要一個外部三通閥來切換先導壓力端口在訊號壓力 (HSLT) 和低壓 (LSHT) 之間。雙速馬達配有回油管路閉式中位梭閥，適用於閉式迴路應用。

軸頭漸開線花鍵參數

參數	數值
聯合的	12/24
齒數	14
壓力角	30°
體能水平	6
配件類型	齒側配合
大直徑花鍵	φ31.4±0.345
樣條路徑	φ26.71±0.3
觸針直徑	φ4.064
觸針跨度	35.7（+0.057–0.03）

總長度尺寸：L

CCM	80	100	125	160	195	245	305	395
左	226.4	229.8	234.5	241	247.6	256.7	268	284

描述

◉標準旋轉方向：面對輸出軸，進油口A，馬達順時針旋轉

◉ 外部油口必須連接到油箱

◉ 先導油口壓力大於3MPA

◉ 正常情況下，電機性能相當於同排量標準2K電機

◉ 雙速下，馬達轉速約為標準轉速的1.8倍，扭力約為標準狀態的0.45倍

◉ 馬達輸出軸及連接法蘭可依使用者要求裝配，各項數據與2K系列標準馬達相當

◉ 當先導油口有負載時，馬達切換為雙速模式，當先導油口無負載時，馬達切換為標準模式

規格數據-2000系列雙速電動機

排氣量cm³/r [in³/r]	高速模式	40[2.45]	50[3.1]	65[4.0]	80[4.8]	95[5.95]	120[7.45]	155[9.35]	195 [12.0]	245[14.9]
排氣量cm³/r [in³/r]	低速模式	80[4.9]	100[6.2]	130[8.0]	160[9.6]	195[11.9]	245[14.9]	305[18.7]	395[24.0]	490[29.8]
最大速度（RPM）@連續流量	高速模式	1000	1000	990	860	700	560	450	350	230
最大速度（RPM）@連續流量	低速模式	500	500	495	430	350	280	225	175	115
流量（公升/分鐘）[GPM]	高速模式	45[12]	55[15]	70[19]	75[20]	75[20]	75[20]	75[20]	75[20]	75[20]
流量（公升/分鐘）[GPM]	低速模式	45[12]	55[15]	70[19]	75[20]	75[20]	75[20]	75[20]	75[20]	75[20]
*扭力牛頓米 [伊卜因]**	低速模式連續	100[880]	125[1115]	165[1450]	195[1725]	240[2150]	300[2675]	380[3350]	365[3225]	448[3970]
*扭力牛頓米 [伊卜因]**	間歇性	145[1300]	185[1660]	240[2150]	240[2150	300[2650]	375[3330]	440[3900]	445[3940]	486[4300]
*扭力 Nm [Ib-in]**	低速模式連續	235[2065]	295[2630]	385[3420]	455[4040]	540[4780]	660[5850]	765[6750]	775[6840]	845[7470]
*扭力 Nm [Ib-in]**	間歇性	345[3035]	445[3950]	560[4970]	570[5040]	665[5890]	820[7250]	885[7820]	925[8170]	930[8225]
壓力 △巴[ △PSI]	連續的	205[3000]	205[3000]	205[3000]	205[3000]	205[3000]	205[3000]	205[3000]	155[2250]	120[1750]
壓力 △巴[ △PSI]	間歇性	310[4500]	310[4500]	310[4500]	260[3750]	260[3750]	260[3750]	240[3500]	190[2750]	140[2000]
重量 kg [b]	標準或輪架	13,8[30.5]	14,1[31.0]	14,3[31.5]	14,5[32.0]	15,0[33.0]	15,4[34.0]	15,9[35.0]	16,3[36.0]	16,8[37.0]
重量 kg [b]	無軸承	11.8[26.0]	12,0[26.5]	12,2[27.0]	12,5[27.5]	12,9[28.5]	13,4[29.5]	13,8[30.5]	14,3[31.5]	14,7[32.5]
