Ürün Açıklaması

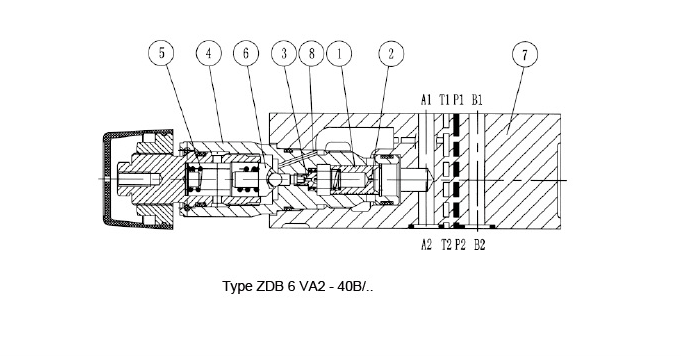

İşlevsel, bölüm
ZDB ve Z2DB tipi basınç tahliye vanaları pilot kumandalı olup sandviç plakalı tasarıma sahiptir.
Hidrolik sistemdeki basıncı sınırlamak için kullanılırlar.
Bunlar temel olarak bir veya iki basınç tahliye valfi kartuşuyla birlikte gövdeden (7) oluşur.
Sistem basıncı ayar elemanı (4) vasıtasıyla ayarlanır.
Valf hareketsizken dozajlanır. A portundaki basınç, makaraya (1) etki eder. Aynı zamanda basınç, delikten (2) geçerek makaranın (1) yaylı tarafına ve delikten (3) pilot poppet'e (6) geçer.
Port A'daki basınç yay (5) üzerinde ayarlanan değerin üzerine çıkarsa, pilot poppet (6) açılır. Sıvı artık makara (1), delik (3) ve kanal (8) üzerindeki yay yüklü taraftan port T'ye akabilir.
Ortaya çıkan basınç düşüşü daha sonra makarayı (1) hareket ettirir ve bunun sonucunda A ile T arasındaki bağlantı açılır, yayda (5) ayarlanan basınç korunur.
İki yay odasından gelen pilot yağı, T portu aracılığıyla tanka harici olarak geri döner.

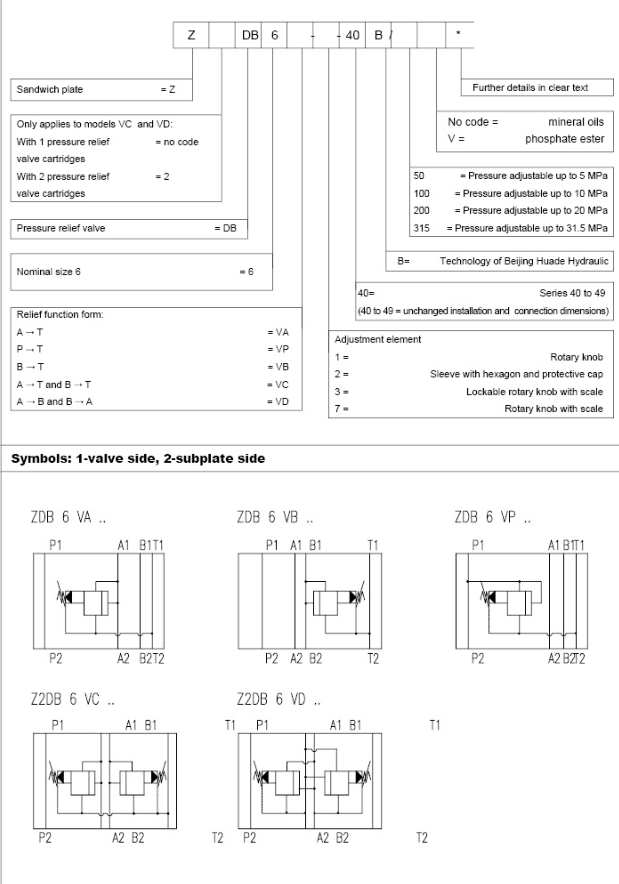

Sipariş kodu

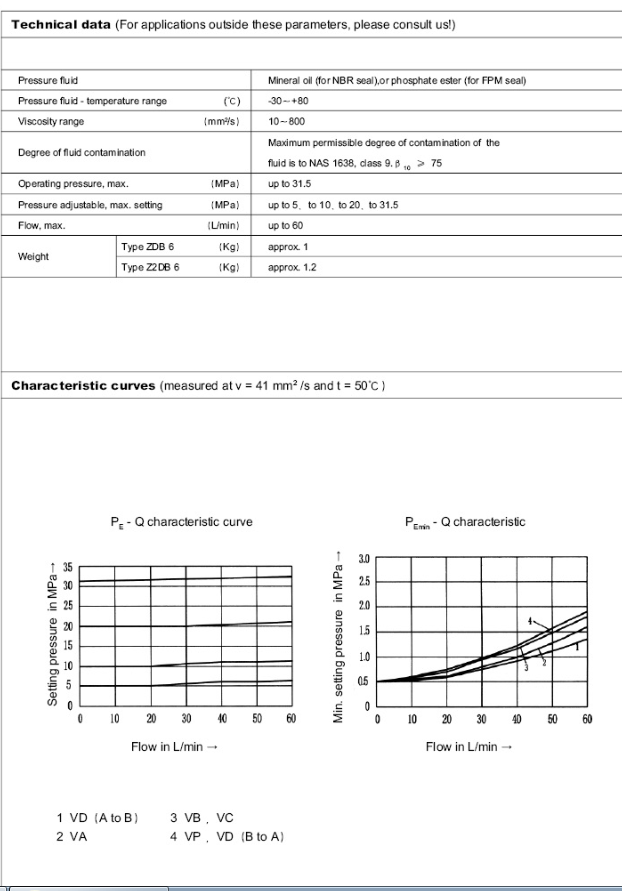

Teknik veriler (bu parametrelerin dışındaki uygulamalar için lütfen bize danışın)

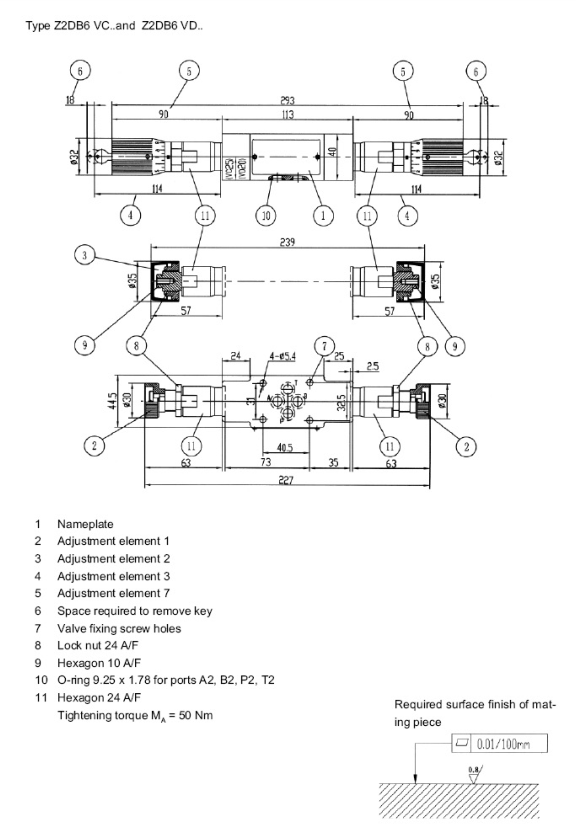

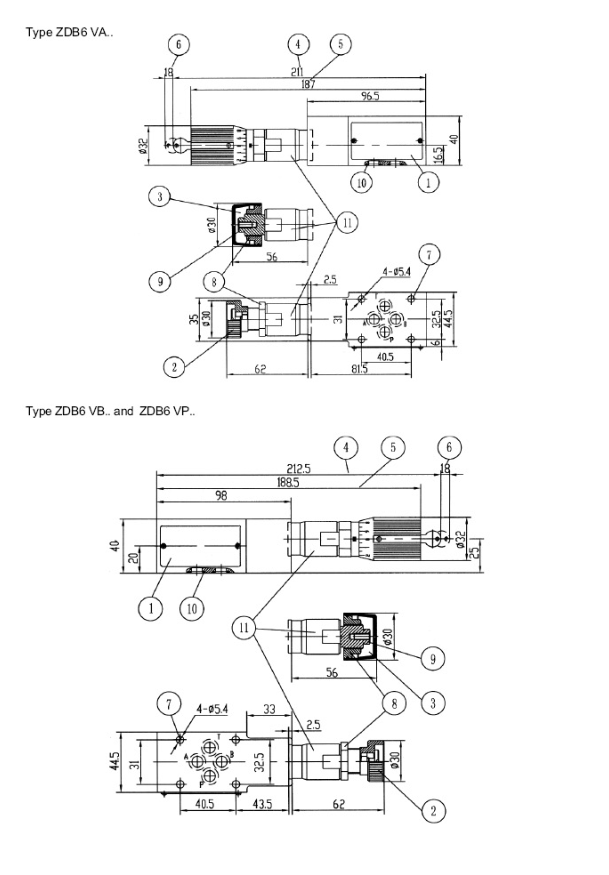

Birim boyutu: tip ZDB 6...-40B...(Boyut mm cinsinden)
Fark etme
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 gramdır.
2.Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3.Fabrikadan çıkarken alt plakası olmayan ürünler, bunlara ihtiyaç duyarsanız lütfen özel olarak sipariş verin.
4. Vana sabitleme vidaları yüksek yoğunluklu (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçip kullanın.
5. Vana ile bağlantılı yüzey pürüzlülüğü 0,8 olmalıdır.
6. Birleştirme parçasının yüzey kalitesi 0,01/100mm olmalıdır.
