توضیحات محصول
عملکردی، بخشی

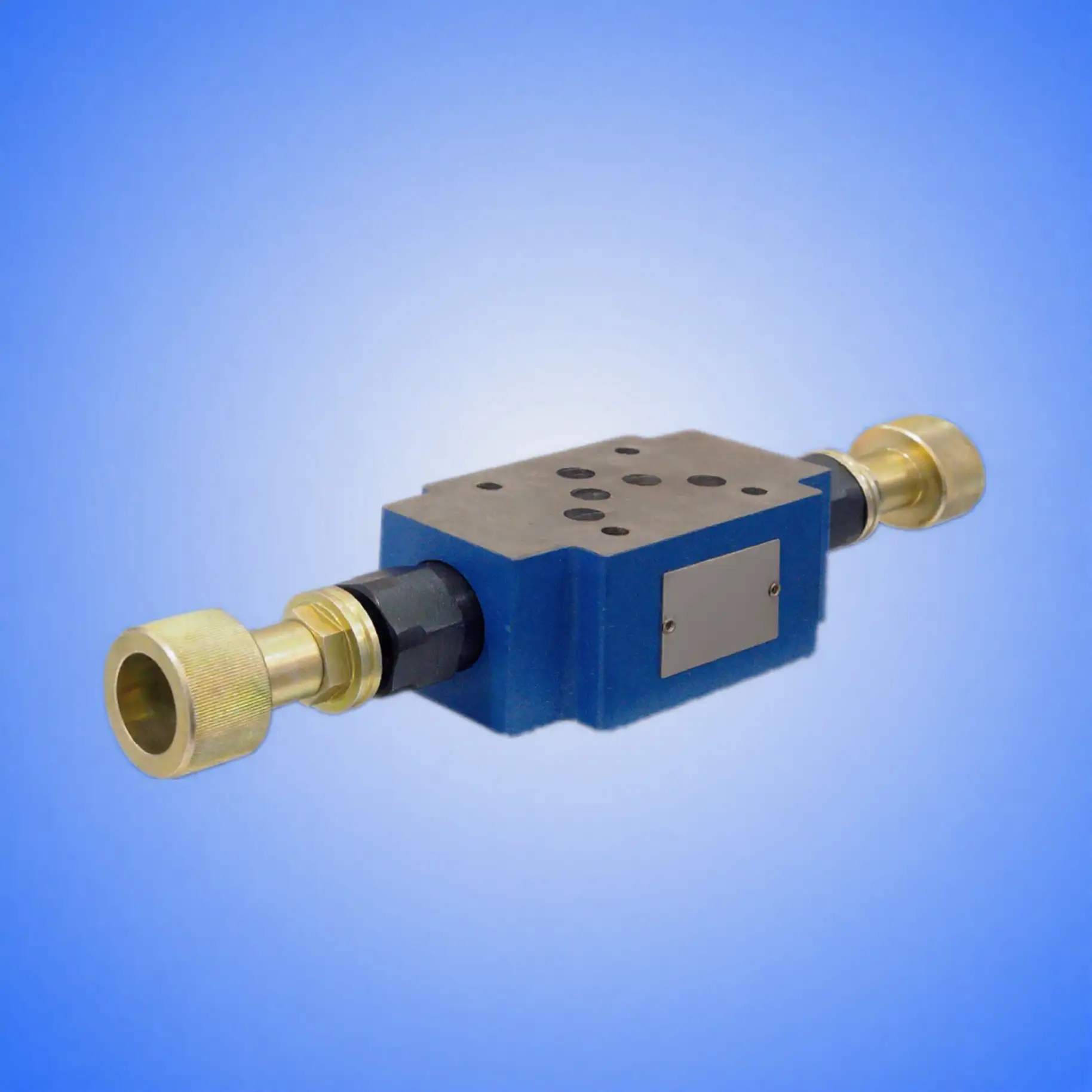

شیرهای اطمینان فشار انواع ZDB و Z2DB با عملکرد پایلوت و طراحی صفحه ساندویچی هستند.
آنها برای محدود کردن فشار در یک سیستم هیدرولیک استفاده می‌شوند.
آنها اساساً از محفظه (7) به همراه یک یا دو کارتریج شیر اطمینان تشکیل شده‌اند.
فشار سیستم توسط عنصر تنظیم (4) تنظیم می‌شود.
در حالت سکون، شیر تنظیم می‌شود. فشار در دهانه A بر روی قرقره (1) اثر می‌گذارد. همزمان، فشار از طریق روزنه (2) به سمت فنردار قرقره (1) و از طریق روزنه (3) به دهانه راهنما (6) منتقل می‌شود.
اگر فشار در دریچه A از مقدار تنظیم شده روی فنر (5) بیشتر شود، سوپاپ راهنما (6) باز می‌شود. اکنون سیال می‌تواند از سمت فنردار قرقره (1)، روزنه (3) و کانال (8) به داخل دریچه T جریان یابد.
افت فشار حاصل، قرقره (1) را حرکت می‌دهد و باعث باز شدن اتصال A به T می‌شود، در حالی که فشار تنظیم شده در فنر (5) حفظ می‌شود.
روغن پایلوت از دو محفظه فنر از طریق دریچه T به صورت خارجی به مخزن برمی‌گردد.
کد سفارش
اطلاعات فنی (برای کاربردهای خارج از این پارامترها، لطفا با ما مشورت کنید)
ابعاد واحد: نوع ZDB 6...-40B... (ابعاد به میلی‌متر)
اطلاعیه
۱. سیال باید فیلتر شود. حداقل عیار فیلتر ۲۰ گرم است.
۲. مخزن باید آب‌بندی شده باشد و یک فیلتر هوا در ورودی هوا نصب شده باشد.
۳. محصولاتی که هنگام خروج از کارخانه بدون زیرلایه هستند، به آنها نیاز دارید، لطفاً به صورت ویژه سفارش دهید.
۴. پیچ‌های ثابت‌کننده شیر باید از نوع با شدت بالا (کلاس ۱۰.۹) باشند. لطفاً آنها را مطابق با پارامترهای ذکر شده در دفترچه نمونه انتخاب و استفاده کنید.
۵. زبری سطح متصل به شیر مورد نیاز است. زبری سطح ۰.۸ است.
۶. پرداخت سطح قطعه جفت شونده باید 0.01/100 میلی‌متر باشد.
