وصف المنتج

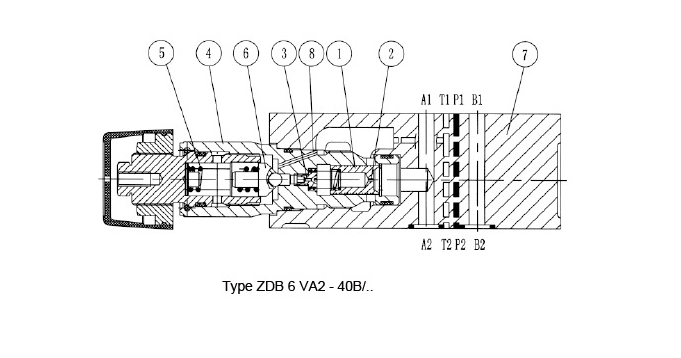

القسم الوظيفي
صمامات تخفيف الضغط من النوع ZDB و Z2DB يتم تشغيلها بواسطة الطيار الآلي وهي ذات تصميم لوحة الساندويتش.
يتم استخدامها للحد من الضغط داخل النظام الهيدروليكي.
وهي تتكون بشكل أساسي من الغلاف (7)، بالإضافة إلى خرطوشة أو خراطيش صمام تخفيف الضغط.
يتم ضبط ضغط النظام عن طريق عنصر الضبط (4).
في حالة السكون، يكون الصمام مُقاسًا. يؤثر الضغط في المنفذ أ على البكرة (1). في الوقت نفسه، يمر الضغط عبر الفتحة (2) إلى جانب البكرة (1) المُحمَّل بنابض، وعبر الفتحة (3) إلى صمام التوجيه (6).
إذا ارتفع الضغط في المنفذ A عن القيمة المضبوطة على الزنبرك (5)، يُفتح صمام التوجيه (6). يتدفق السائل الآن من الجانب المحمّل بزنبرك من البكرة (1)، والفتحة (3)، والقناة (8) إلى المنفذ T.
يؤدي انخفاض الضغط الناتج بعد ذلك إلى تحريك البكرة (1). مما يؤدي إلى فتح الاتصال من A إلى T، بينما يتم الحفاظ على الضغط المضبوط عند الزنبرك (5)
يعود زيت الطيار من غرفتي الزنبرك خارجيًا إلى الخزان عبر المنفذ T.

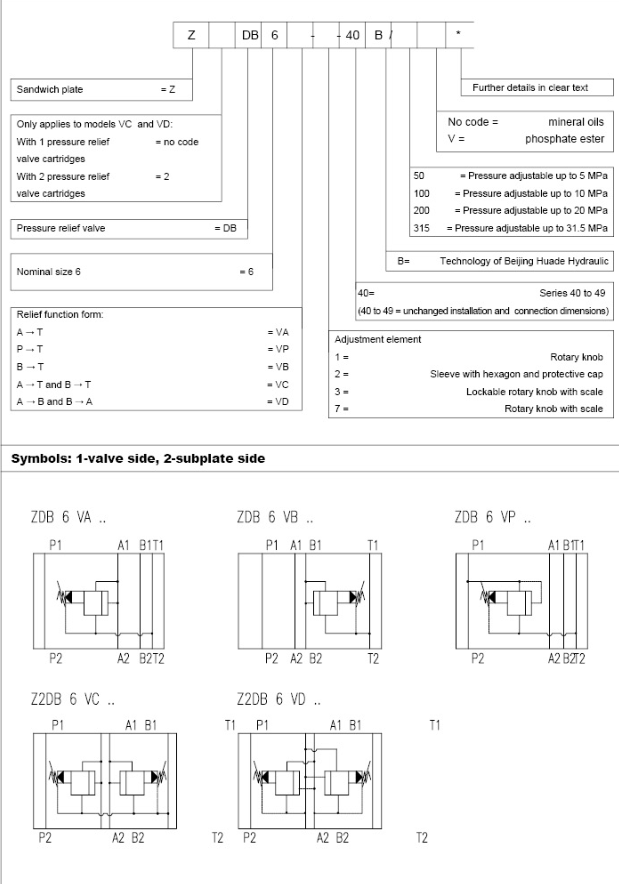

رمز الطلب

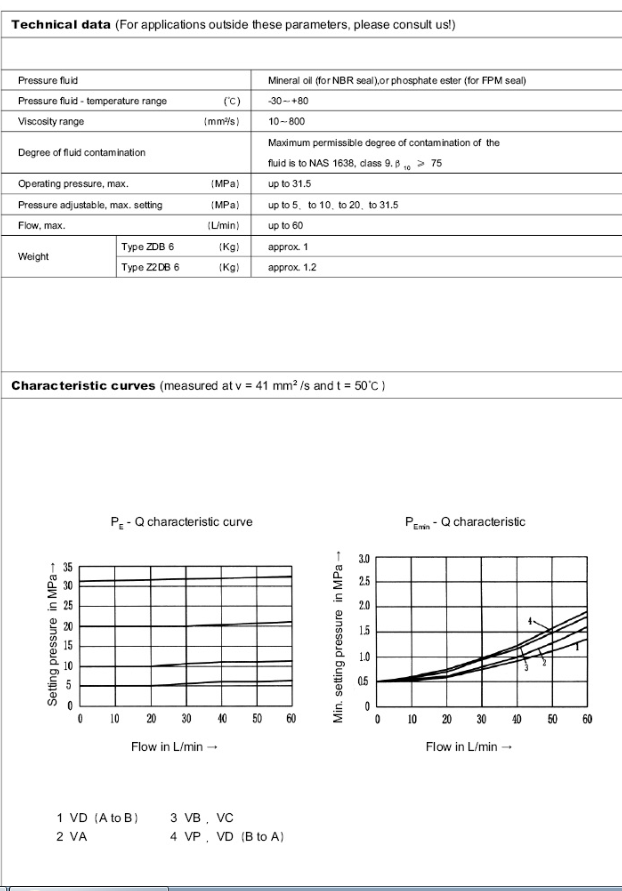

البيانات الفنية (بالنسبة للتطبيقات خارج هذه المعلمات، يرجى استشارتنا)

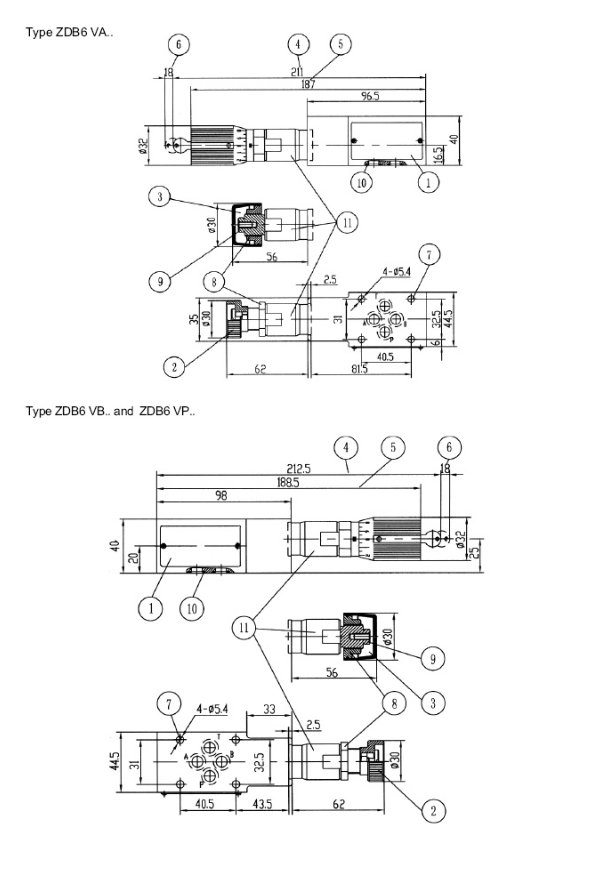

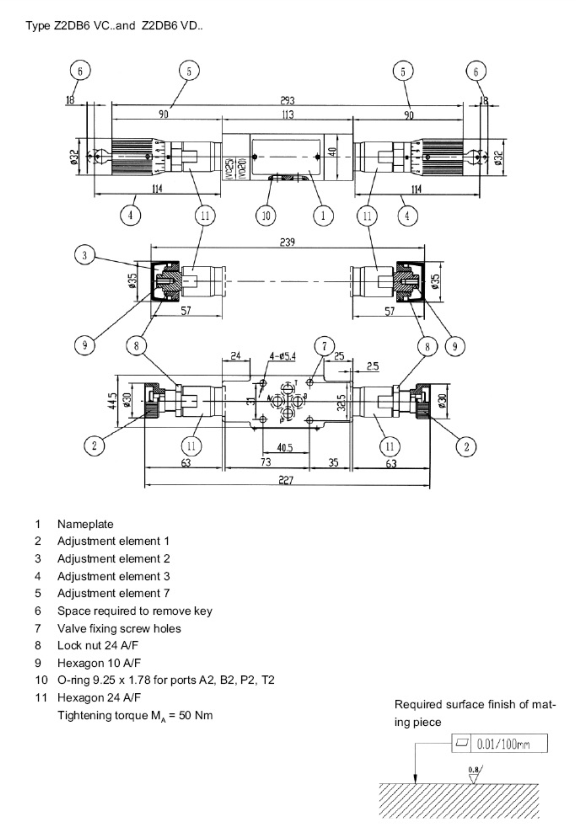

أبعاد الوحدة: النوع ZDB 6...-40B...(الأبعاد بالملم)
يلاحظ
١. يجب ترشيح السائل. الحد الأدنى لنقاء الفلتر هو ٢٠ جم.
2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء.
3. المنتجات بدون لوحة فرعية عند مغادرة المصنع، إذا كنت بحاجة إليها، يرجى الطلب بشكل خاص.
٤. يجب أن تكون براغي تثبيت الصمامات عالية الكثافة (الفئة ١٠.٩). يُرجى اختيارها واستخدامها وفقًا للمعايير المذكورة في دليل التعليمات.
5. يشترط خشونة السطح المرتبط بالصمام، خشونة السطح هي 0.8.
6. يجب أن يكون تشطيب السطح للقطعة المتزاوجة 0.01/100 مم.
