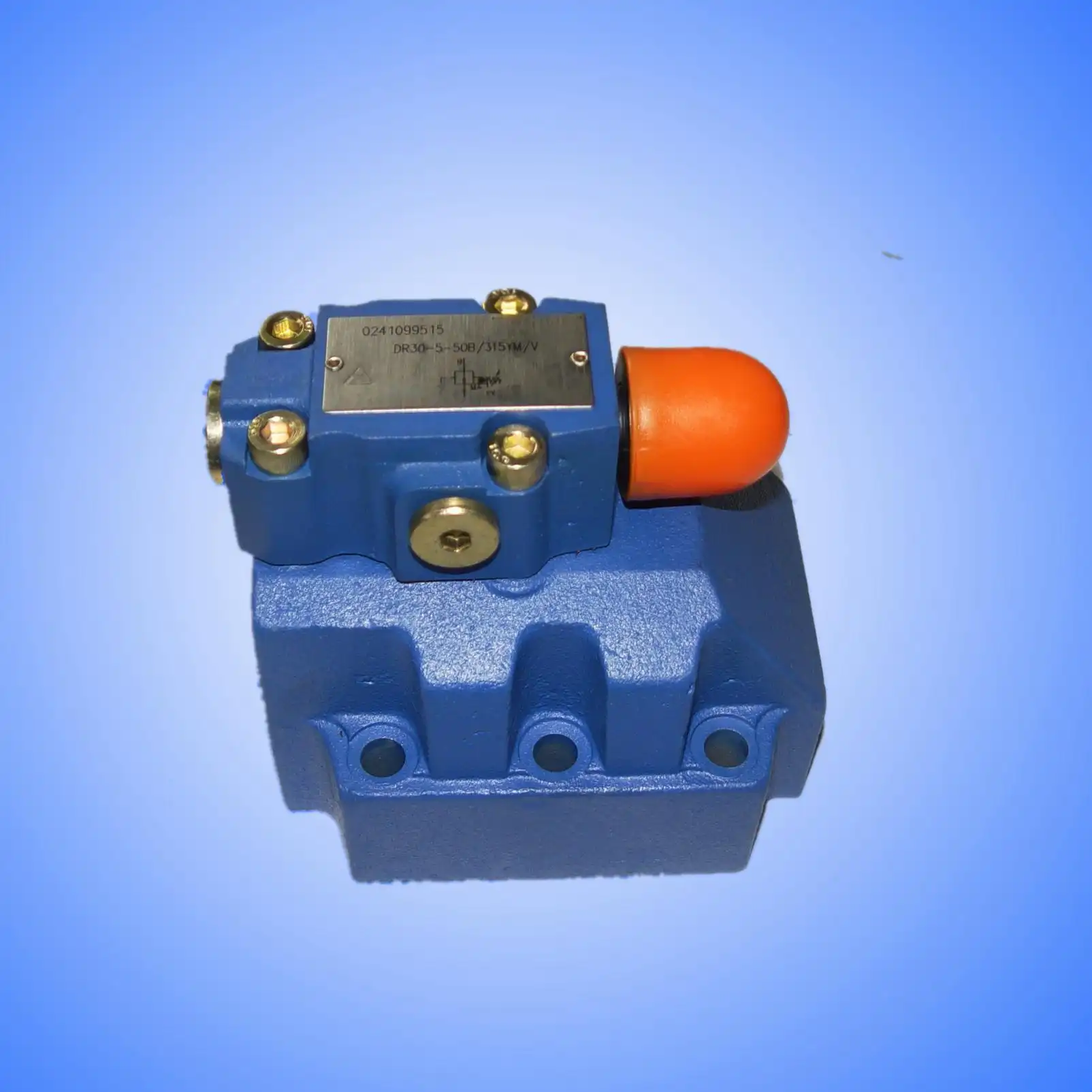

Valvă hidraulică de reducere a presiunii acționată prin pilot seria DR-50B pentru Rexroth

Funcțional, Secțiune

Supapele de presiune de tip DR sunt supape de reducere a presiunii acționate prin pilot, care sunt controlate din circuitul secundar. Acestea constau în principal dintr-o supapă principală (1) cu inserție principală de sertar (3) și o supapă pilot (2) cu element de reglare a presiunii.

În repaus, supapele sunt deschise, fluidul poate trece liber din orificiul B în orificiul A prin inserția principală a bobinei (3).

Presiunea prezentă în orificiul A acționează asupra părții inferioare a bobinei principale. În același timp, există o presiune care acționează asupra bilei (6) în supapa pilot ⑵ prin orificiul ⑷ de pe partea cu arc a pistonului principal (3) și prin orificiul (5).

În același timp, acționează asupra bilei (6) prin orificiul (7), conducta de control (8), supapa de sens invers (9) și orificiul (10). În funcție de reglarea arcului (11), presiunea se acumulează în fața bilei (6).

în orificiul (5) și în camera arcului (12), menținând pistonul de comandă (13) în poziția deschisă. Fluidul poate curge liber din orificiul B în orificiul A prin inserția bobinei principale (3), până când presiunea din orificiul A depășește valoarea setată la arcul (11) și deschide bila (6).

Pistonul de control (13) se deplasează în poziția de dozare.

Presiunea redusă dorită este atinsă atunci când se atinge un echilibru între presiunea din orificiul A și presiunea setată la arcul (11). Scurgerea uleiului pilot din camera arcului (14) în rezervor are loc extern prin conducta de control (15).

Returul liber de la orificiul A la orificiul B poate fi obținut prin instalarea unei supape de sens unidirecționale opționale (16).

O conexiune pentru manometru (17) permite monitorizarea presiunii reduse în orificiul A

curbe caracteristice (măsurate la V=41mm²/s și t=50℃)

Dimensiuni unitate: Valvă pentru montare pe placă de bază (Dimensiuni în mm)
