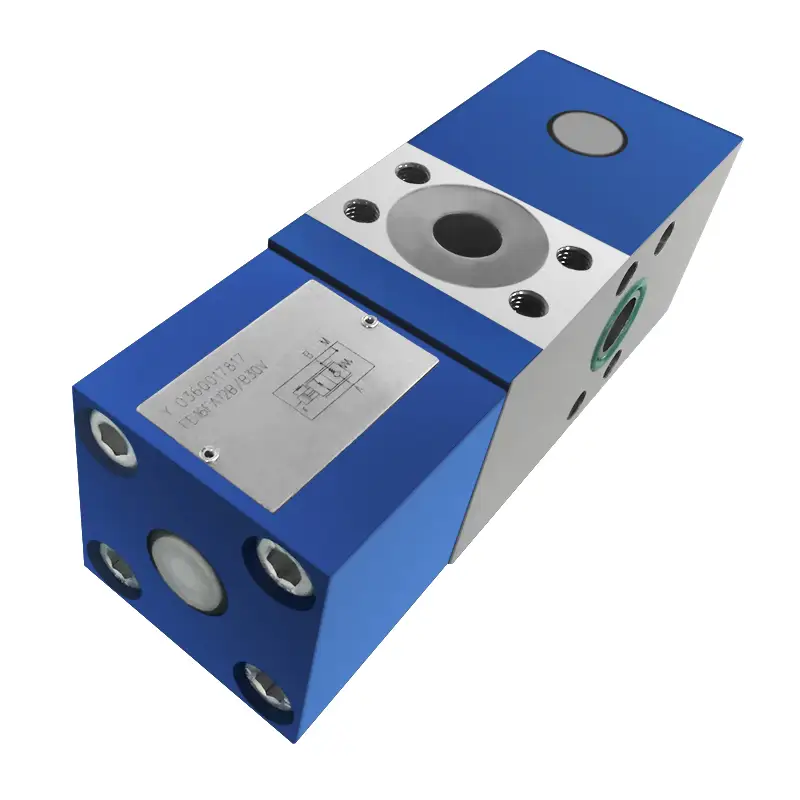

شیر بالانس سری FD مدل چک-کیو-میتر برای رکسروت
- انتقال الگو به DlN 24 340، از D، ISO 5781 و CETOP-RP 121H
- شیر یکطرفه پایلوت دار، بدون نشتی، چک-کیو-متر جریان برگشتی qv2 را نسبت به جریانی که به سمت مخالف محرک qv1 هدایت می‌شود، کنترل می‌کند. در مورد سیلندرها، نسبت مساحت (qv2 = qv1, φ) باید در نظر گرفته شود.
-شیر کنارگذر، جریان آزاد در جهت مخالف.
- شیر اطمینان فشار ثانویه توکار (اختیاری) (فقط برای شیرهایی با اتصالات فلنجی).
ویژگی‌های محصول
◉ انتقال الگو به DlN 24 340، از D، ISO 5781 و CETOP-RP 121H
◉ شیر یکطرفه پایلوت‌دار، بدون نشتی، چک-کیو-متر جریان برگشتی qv2 را نسبت به جریانی که به سمت مخالف محرک qv1 هدایت می‌شود، کنترل می‌کند. در مورد سیلندرها، نسبت مساحت (qv2 = qv1, φ) باید در نظر گرفته شود.
◉ شیر کنارگذر، جریان آزاد در جهت مخالف.
◉ شیر اطمینان فشار ثانویه توکار (اختیاری) (فقط برای شیرهایی با اتصالات فلنجی)
بخش عملکردی
کنتورهای چک-کیو در سیستم‌های هیدرولیک برای تأثیرگذاری بر سرعت موتورهای هیدرولیک و سیلندرها مستقل از بار (جلوگیری از فرار) استفاده می‌شوند. علاوه بر این، یک عملکرد ایزولاسیون برای ایمنی در برابر ترکیدگی لوله وجود دارد. کنتور چک-کیو اساساً شامل محفظه (1)، دهانه اصلی (2)، قطعه راهنما (3)، قرقره راهنما (4)، قرقره میرایی (5) و میرایی راهنما (6) است.
داده‌های فنی
(برای کاربردهای خارج از این پارامترها، لطفا با ما مشورت کنید!)
پارامتر | واحد | ارزش |
فشار عملیاتی، پورت‌های A، X | (مگاپاسکال) | تا ۳۱.۵ |
فشار عملیاتی، پورت B | (مگاپاسکال) | تا ۴۲ |
فشار پایلوت، پورت X (محدوده کنترل جریان) | (مگاپاسکال) | حداقل ۲ تا ۳.۵، حداکثر ۳۱.۵ |
فشار ترک خوردگی، A تا B | (مگاپاسکال) | 0.2 |
تنظیم فشار برای شیر اطمینان فشار ثانویه | (مگاپاسکال) | تا ۴۰ |
جریان | (لیتر در دقیقه) | ۸۰ (سایز ۱۲) ۲۰۰ (سایز ۱۶) |
نسبت مساحت قبل از باز شدن | - | مساحت نشیمنگاه پاپت / مساحت قرقره راهنما = ۱/۲۰ |
محدوده دمای سیال تحت فشار | (°C) | -30 تا +80 |
محدوده ویسکوزیته | (میلی‌متر مربع بر ثانیه) | ۱۰ تا ۸۰۰ |
سیال تحت فشار | - | روغن معدنی (برای آب‌بند NBR) یا فسفات استر (برای آب‌بند FPM) |
اطلاعیه | ||
سیال باید فیلتر شود. حداقل ضخامت فیلتر 20 میکرومتر است. | ||
مخزن باید آب‌بندی شده باشد و یک فیلتر هوا باید در ورودی هوا نصب شود. | ||
در صورت نیاز، هنگام خروج از کارخانه، محصولاتی که زیرصفحه ندارند، لطفاً به صورت ویژه سفارش دهید. | ||
پیچ‌های تنظیم شیر باید از نوع با شدت بالا (کلاس ۱۰.۹) باشند. لطفاً آنها را مطابق با پارامترهای ذکر شده در دفترچه نمونه انتخاب و استفاده کنید. | ||
زبری سطح متصل به شیر باید Ra 0.8 میکرومتر باشد. | ||
پرداخت سطح قطعه جفت شونده باید 0.01/100 میلی‌متر باشد. |
منحنی‌های مشخصه
(اندازه‌گیری شده در v = 41 mm² و t = 50°C)
◉ اختلاف فشار Δp نسبت به جریان q، اندازه‌گیری شده در موقعیت دریچه گاز: دریچه گاز کاملاً باز (Px = 6 MPa) از B تا A.
◉ اختلاف فشار Δp نسبت به جریان q، که از شیر یکطرفه A تا B اندازه‌گیری می‌شود.
