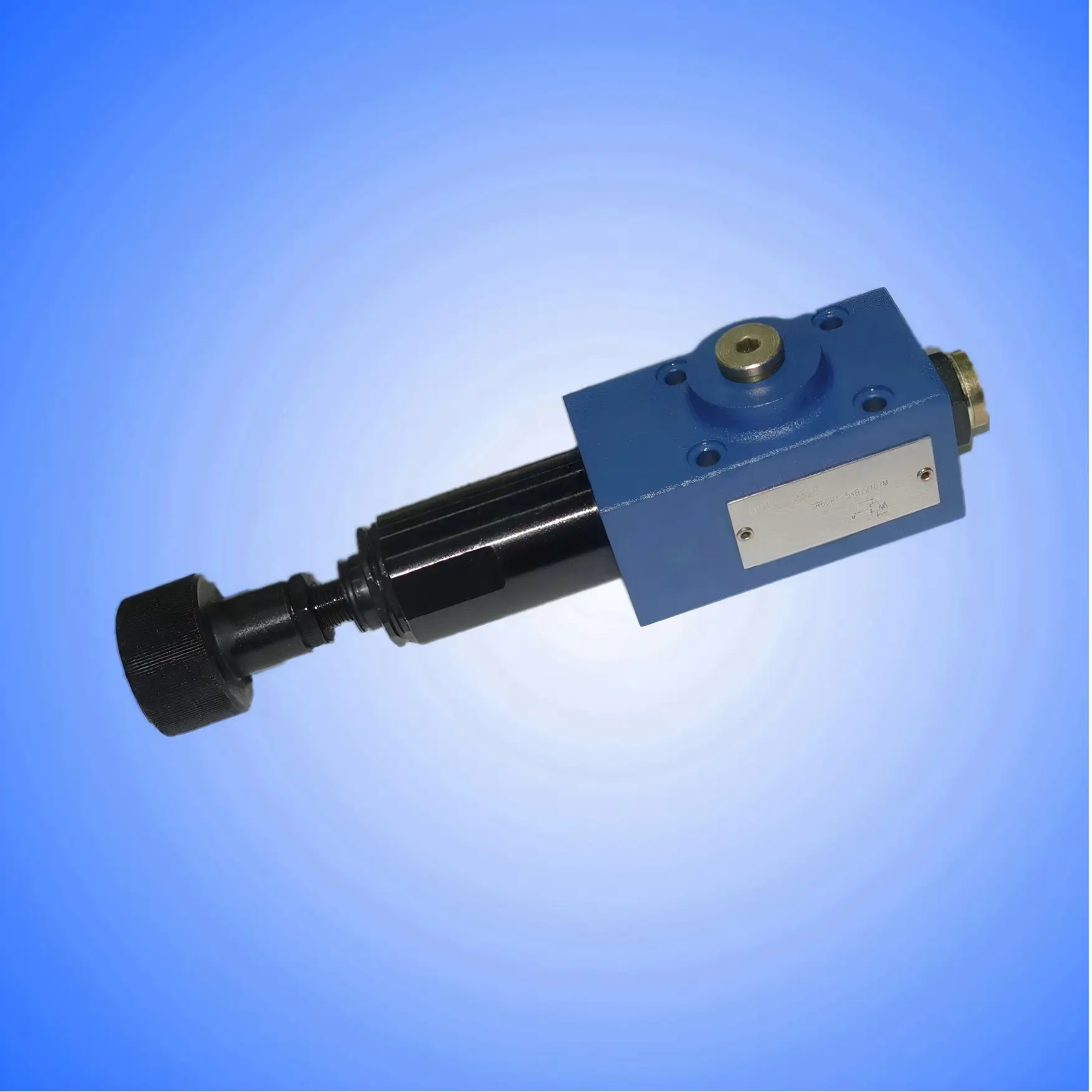

Σειρά DR6DP Άμεσης Λειτουργίας Υδραυλική Βαλβίδα 3 κατευθύνσεων για μείωση πίεσης

Λειτουργική, ενότητα

Η βαλβίδα τύπου DR 6 DP είναι μια βαλβίδα μείωσης πίεσης 3 κατευθύνσεων άμεσης λειτουργίας με λειτουργία εκτόνωσης πίεσης στη δευτερεύουσα πλευρά.

Χρησιμοποιείται για τη μείωση της πίεσης του συστήματος. Η δευτερεύουσα πίεση ρυθμίζεται από το στοιχείο ρύθμισης πίεσης (4).

Σε ηρεμία, η βαλβίδα είναι κανονικά ανοιχτή και το υγρό πίεσης μπορεί να ρέει ανεμπόδιστα από τη θύρα P στη θύρα A. Η πίεση στη θύρα A είναι ταυτόχρονα, μέσω της γραμμής ελέγχου (6), παρούσα σε όλη την περιοχή του καρουλιού απέναντι από το ελατήριο συμπίεσης (3).

Όταν η πίεση στο κελύφος Α υπερβεί το επίπεδο πίεσης που έχει οριστεί στο ελατήριο συμπίεσης (3), το καρούλι ελέγχου (2) μετακινείται στη θέση ελέγχου και διατηρεί σταθερή την καθορισμένη πίεση στη θύρα Α.

Το λάδι ελέγχου και το λάδι πιλότου λαμβάνονται από τη θύρα Α μέσω της γραμμής ελέγχου (6)

Εάν η πίεση στη θύρα Α εξακολουθεί να αυξάνεται λόγω εξωτερικών δυνάμεων στον ενεργοποιητή, το καρούλι ελέγχου (2) κινείται ακόμη περισσότερο προς το ελατήριο συμπίεσης (3).

Αυτό προκαλεί το άνοιγμα μιας διαδρομής ροής στη θύρα Α μέσω της γης ελέγχου (8) στο καρούλι ελέγχου (2) προς τη δεξαμενή. Στη συνέχεια, επαρκές υγρό υπό πίεση ρέει στη δεξαμενή για να αποτρέψει οποιαδήποτε περαιτέρω αύξηση της πίεσης.

Ο θάλαμος ελατηρίου (7) αποστραγγίζεται πάντα προς τη δεξαμενή εξωτερικά μέσω της θύρας T (Y).

Για ελεύθερη ροή επιστροφής από τη θύρα Α στη θύρα P μπορεί να τοποθετηθεί μια προαιρετική βαλβίδα αντεπιστροφής (5).

Μια σύνδεση μανόμετρου (1) επιτρέπει την παρακολούθηση της δευτερεύουσας πίεσης στη βαλβίδα

Διαστάσεις μονάδας: τύπος DR6DP (Διαστάσεις σε mm)
