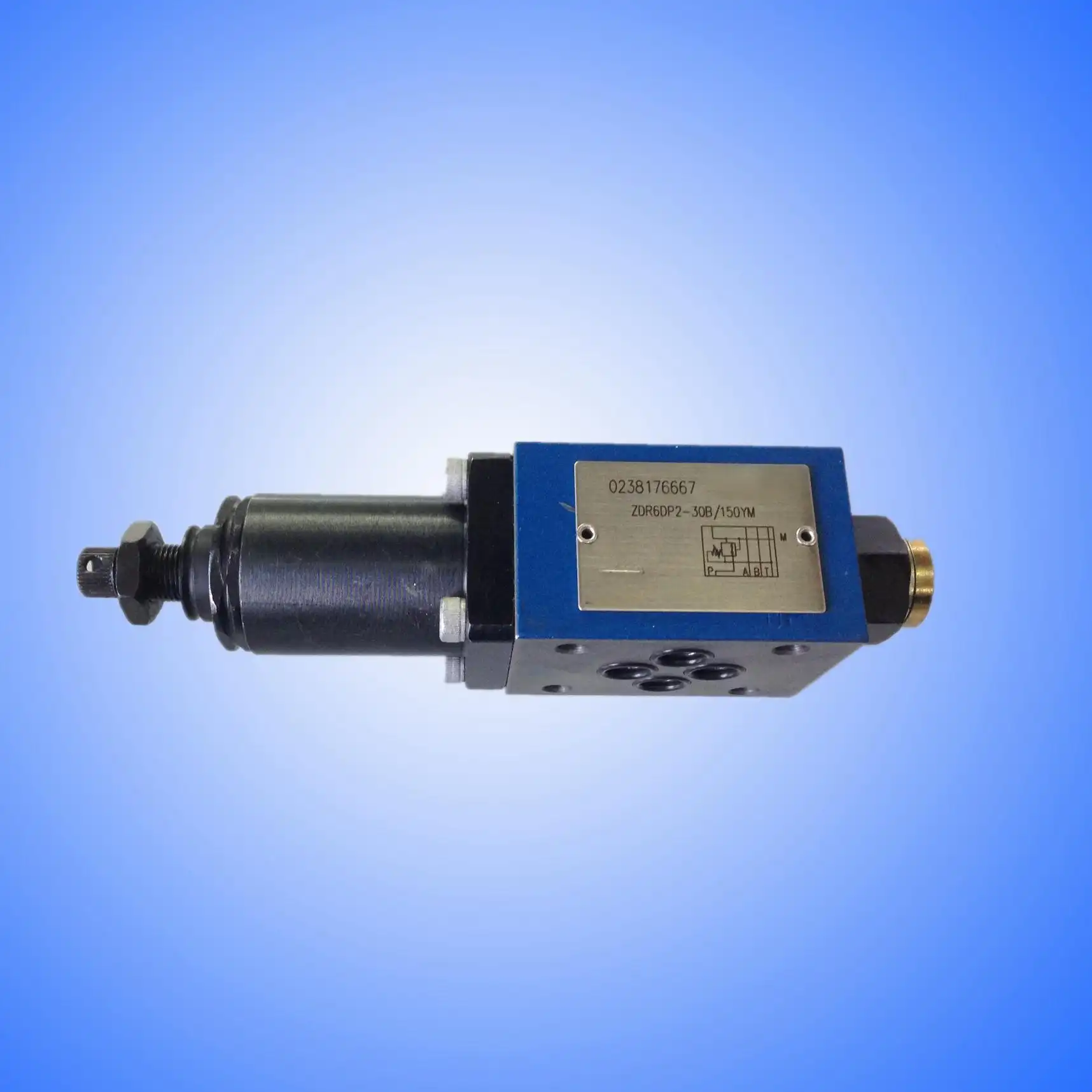

ZDR6D-30B Βαλβίδα μείωσης πίεσης άμεσης λειτουργίας για Rextoth

Λειτουργική περιγραφή, ενότητα

Οι βαλβίδες μείωσης πίεσης τύπου ZDR 6 D.. είναι βαλβίδες μείωσης πίεσης 3 κατευθύνσεων άμεσης λειτουργίας, τύπου σάντουιτς, με λειτουργία αναπλήρωσης πίεσης στη δευτερεύουσα πλευρά. Χρησιμοποιούνται για τη μείωση της πίεσης του συστήματος.

Η βαλβίδα μείωσης πίεσης αποτελείται βασικά από το περίβλημα (1), το καρούλι ελέγχου (2), ένα ελατήριο συμπίεσης (3) και το στοιχείο ρύθμισης (4) καθώς και από προαιρετικές βαλβίδες αντεπιστροφής.

Η δευτερεύουσα πίεση ρυθμίζεται από το στοιχείο ρύθμισης πίεσης (4). Μοντέλο "DA"

Σε ηρεμία, η βαλβίδα είναι νοητά ανοιχτή και το υγρό μπορεί να ρέει ανεμπόδιστα από τη θύρα Α στη θύρα A1. Η πίεση στη θύρα A1 είναι ταυτόχρονα μέσω της γραμμής ελέγχου (5) που υπάρχει στην περιοχή του πηνίου απέναντι από το ελατήριο συμπίεσης (3).

Όταν η πίεση στη θύρα A1 υπερβεί το επίπεδο πίεσης που έχει οριστεί στο ελατήριο συμπίεσης (3), το καρούλι ελέγχου (2) μετακινείται στη θέση ελέγχου έναντι του ελατηρίου συμπίεσης (3) και διατηρεί σταθερή την καθορισμένη πίεση στη θύρα A1.

Η πίεση ελέγχου και το λάδι γραφήματος λαμβάνονται από τη θύρα A1 μέσω της γραμμής ελέγχου (5).

Εάν η πίεση στη θύρα A1 αυξηθεί περαιτέρω λόγω εξωτερικών δυνάμεων, ο έλεγχος

Χαρακτηριστικές καμπύλες (μετρημένες σε V=41mm2/s και t=50℃)

Ανακοίνωση

1. Το υγρό πρέπει να φιλτραριστεί. Η ελάχιστη λεπτότητα του φίλτρου είναι 20 γραμμάρια.

2. Η δεξαμενή πρέπει να είναι στεγανή και πρέπει να τοποθετηθεί φίλτρο αέρα στην είσοδο αέρα.

3. Προϊόντα χωρίς υποπλάκα κατά την έξοδο από το εργοστάσιο, εάν τα χρειάζεστε, παρακαλούμε να τα παραγγείλετε ειδικά.

4. Οι βίδες στερέωσης της βαλβίδας πρέπει να είναι υψηλής έντασης (κλάση 10.9). Παρακαλούμε επιλέξτε και χρησιμοποιήστε τες σύμφωνα με την παράμετρο που αναφέρεται στο βιβλίο δειγμάτων.

5. Η απαιτούμενη τραχύτητα της επιφάνειας που συνδέεται με τη βαλβίδα είναι 0,8.

6. Η επιφάνεια του τεμαχίου ζευγαρώματος πρέπει να έχει πάχος 0,01/100mm.
