Deskripsi Produk
| Katup pengurang tekanan, dioperasikan langsung, tipe DR6DP | ||
| Ukuran 10 | hingga 21 MPa | hingga 80L/menit |

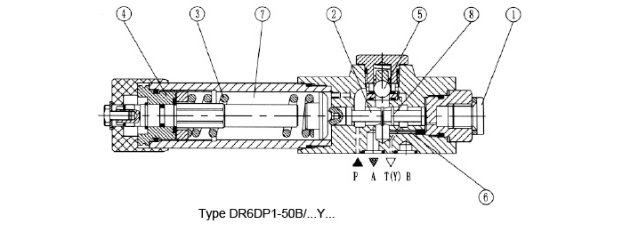

Fungsional, bagian
Katup tipe DR 6 DP adalah katup pengurang tekanan yang dioperasikan langsung 3 arah dengan fungsi pelepas tekanan di sisi sekunder.
Digunakan untuk mengurangi tekanan sistem. Tekanan sekunder diatur oleh elemen pengatur tekanan (4).
Saat istirahat, katup biasanya terbuka dan cairan bertekanan dapat mengalir tanpa hambatan dari port P ke port A. Tekanan di port A pada saat yang sama, melalui saluran kontrol (6), hadir di seluruh area spul yang berlawanan dengan pegas kompresi (3).
Ketika tekanan di pod A melebihi level tekanan yang ditetapkan pada pegas kompresi (3), spool kontrol (2) bergerak ke posisi kontrol dan menahan tekanan yang ditetapkan di port A agar tetap konstan.
Minyak kontrol dan pilot diambil dari port A melalui jalur kontrol (6)
Jika tekanan di port A masih meningkat karena gaya eksternal pada aktuator, spool kontrol (2) bergerak lebih jauh ke arah pegas kompresi (3).
Hal ini menyebabkan jalur aliran terbuka di port A melalui jalur kontrol (8) pada spul kontrol (2) menuju tangki. Fluida bertekanan yang cukup kemudian mengalir ke tangki untuk mencegah kenaikan tekanan lebih lanjut.
Ruang pegas (7) selalu dikeringkan ke tangki secara eksternal melalui port T (Y).
Untuk aliran balik bebas dari port A ke port P, katup periksa opsional (5) dapat dipasang
Sambungan pengukur tekanan (1), memungkinkan tekanan sekunder pada katup dipantau

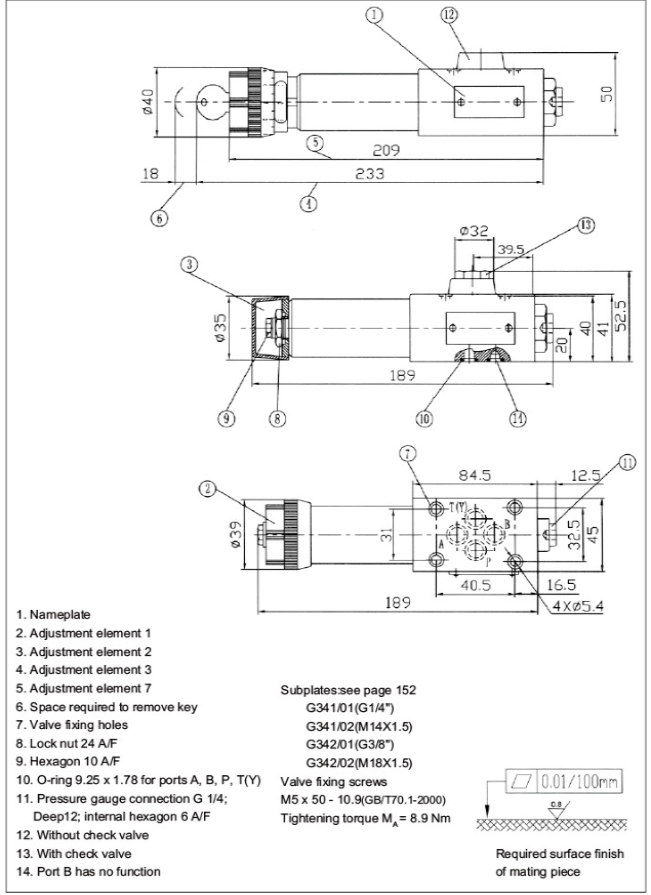

Dimensi unit: tipe DR6DP (Dimensi dalam mm)
Produk ini menunjukkan prospek aplikasi yang menjanjikan karena kepraktisannya.
