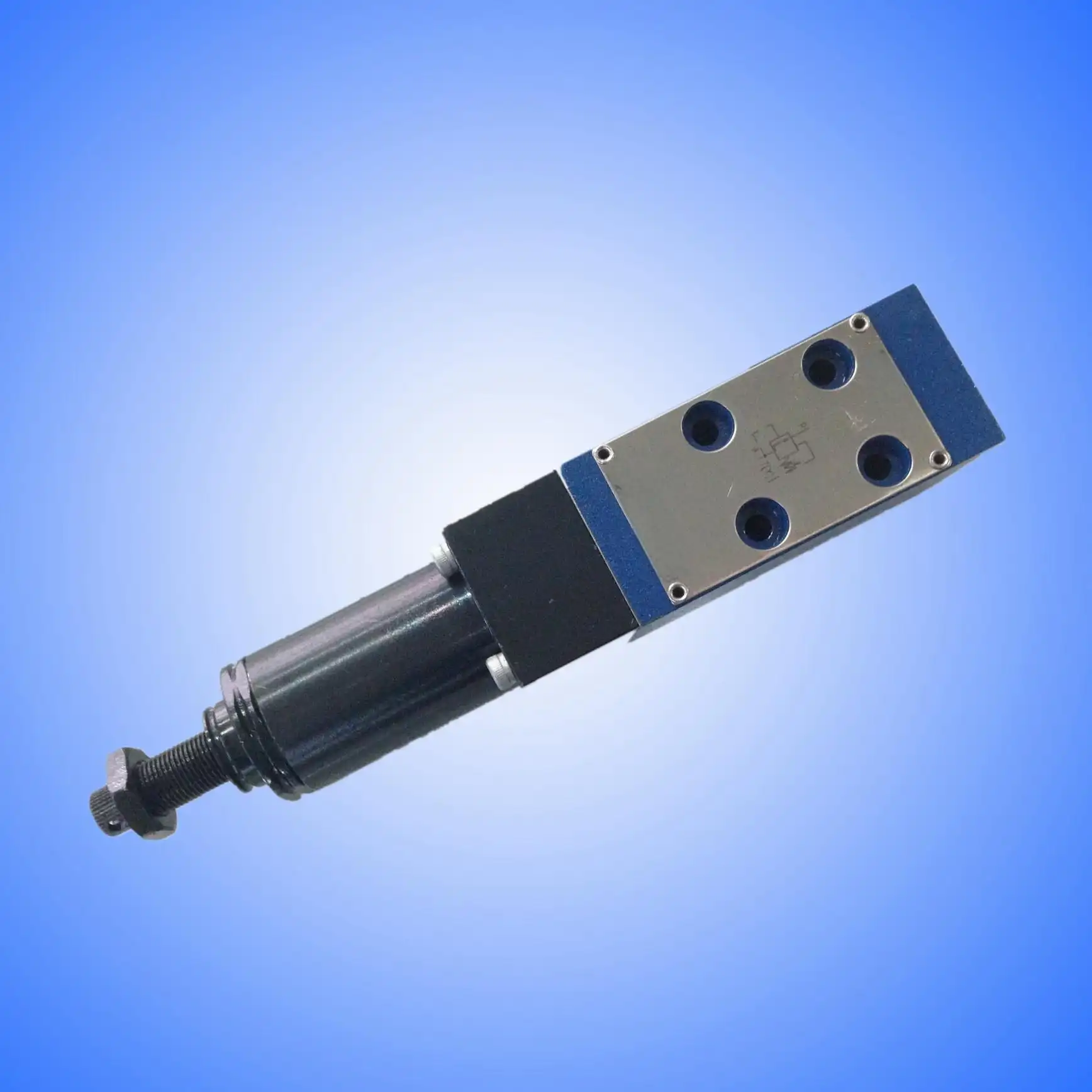

DR5DP Βαλβίδα μείωσης πίεσης με άμεση λειτουργία υδραυλικής βαλβίδας για Rexroth

Λειτουργικό τμήμα

Η βαλβίδα τύπου DR5 DP είναι μια βαλβίδα μείωσης πίεσης 3 κατευθύνσεων άμεσης λειτουργίας με λειτουργία εκτόνωσης πίεσης στη δευτερεύουσα πλευρά.

Χρησιμοποιείται για τη μείωση της πίεσης του συστήματος. Η δευτερεύουσα πίεση ρυθμίζεται από το στοιχείο ρύθμισης πίεσης (4). Σε κατάσταση ηρεμίας, η βαλβίδα είναι κανονικά ανοιχτή και το υγρό υπό πίεση μπορεί να ρέει ανεμπόδιστα από τη θύρα P στη θύρα A.

Η πίεση στη θύρα Α υπάρχει ταυτόχρονα, μέσω της γραμμής ελέγχου (6), στην περιοχή του καρουλιού απέναντι από το ελατήριο συμπίεσης (3).

Όταν η πίεση στη θύρα Α υπερβεί το επίπεδο πίεσης που έχει οριστεί στο ελατήριο συμπίεσης (3), το καρούλι ελέγχου (2) μετακινείται στη θέση ελέγχου και διατηρεί σταθερή την καθορισμένη πίεση στη θύρα Α.

Το λάδι ελέγχου και το λάδι πιλότου λαμβάνονται από τη θύρα Α μέσω της γραμμής ελέγχου (6).

Εάν η πίεση στη θύρα Α εξακολουθεί να αυξάνεται λόγω εξωτερικών δυνάμεων στον ενεργοποιητή, το καρούλι ελέγχου (2) κινείται ακόμη περισσότερο προς το ελατήριο συμπίεσης (3).

Αυτό προκαλεί το άνοιγμα μιας διαδρομής ροής στη θύρα Α μέσω της γης ελέγχου (8) στο καρούλι ελέγχου (2) προς τη δεξαμενή. Στη συνέχεια, επαρκές υγρό υπό πίεση ρέει για να χαλαρώσει ώστε να αποφευχθεί οποιαδήποτε περαιτέρω αύξηση της πίεσης.

Ο θάλαμος ελατηρίου αποστραγγίζεται πάντα προς τη δεξαμενή εξωτερικά μέσω της θύρας T (Y).
