Description du produit

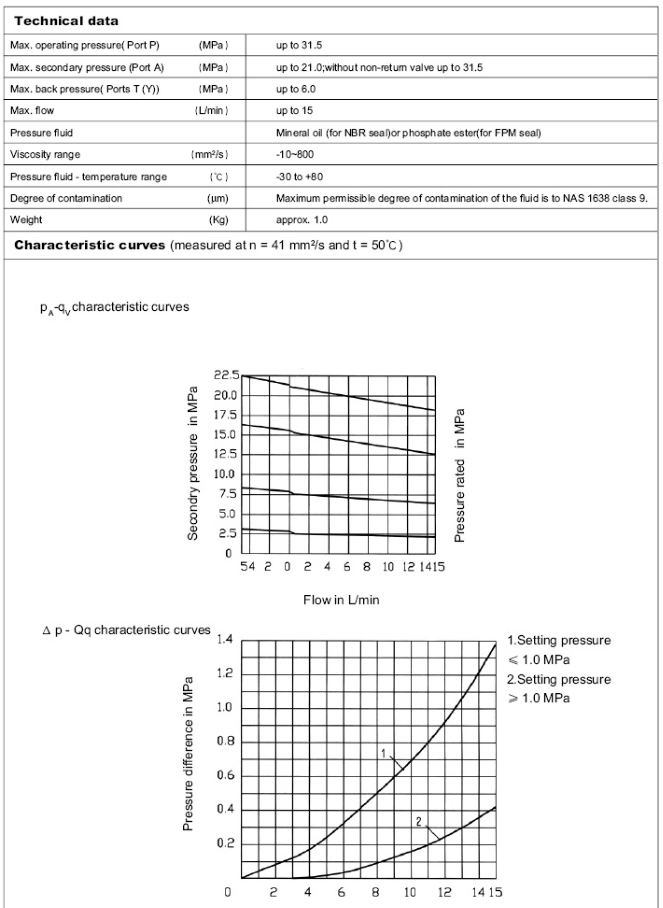

| Réducteur de pression à commande directe, type DR 5 DP | ||
| Taille 5 | jusqu'à 31,5 MPa | jusqu'à 15 L/min |

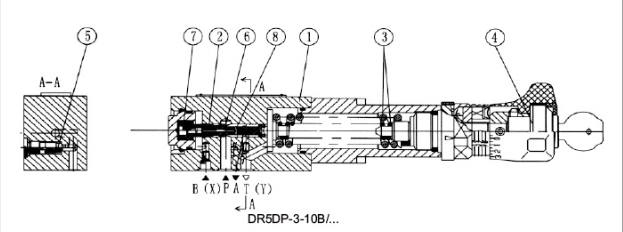

Section fonctionnelle
La vanne de type DR5 DP est une vanne de réduction de pression à commande directe à 3 voies avec une fonction de décharge de pression sur le côté secondaire.
Elle sert à réduire la pression du système. La pression secondaire est réglée par l'élément de réglage de pression (4). Au repos, la vanne est normalement ouverte et le fluide sous pression peut circuler librement de l'orifice P vers l'orifice A.
La pression dans l'orifice A est simultanément présente, via la conduite de commande (6), dans la zone du tiroir opposée au ressort de compression (3).
Lorsque la pression dans l'orifice A dépasse le niveau de pression réglé au niveau du ressort de compression (3), le tiroir de commande (2) se déplace dans la position de commande et maintient la pression réglée dans l'orifice A constante
L'huile de commande et l'huile pilote sont prélevées à partir du port A via la conduite de commande (6).
Si la pression dans l'orifice A continue d'augmenter en raison de forces externes exercées sur l'actionneur, le tiroir de commande (2) se déplace encore plus vers le ressort de compression (3).
Cela ouvre un passage d'écoulement au niveau de l'orifice A, via la plage de commande (8) du tiroir de commande (2), vers le réservoir. Une pression suffisante du fluide s'écoule alors vers le réservoir pour empêcher toute nouvelle augmentation de pression.
La chambre à ressort est toujours vidangée vers le réservoir à l'extérieur via le port T (Y).
