Produktbeschreibung

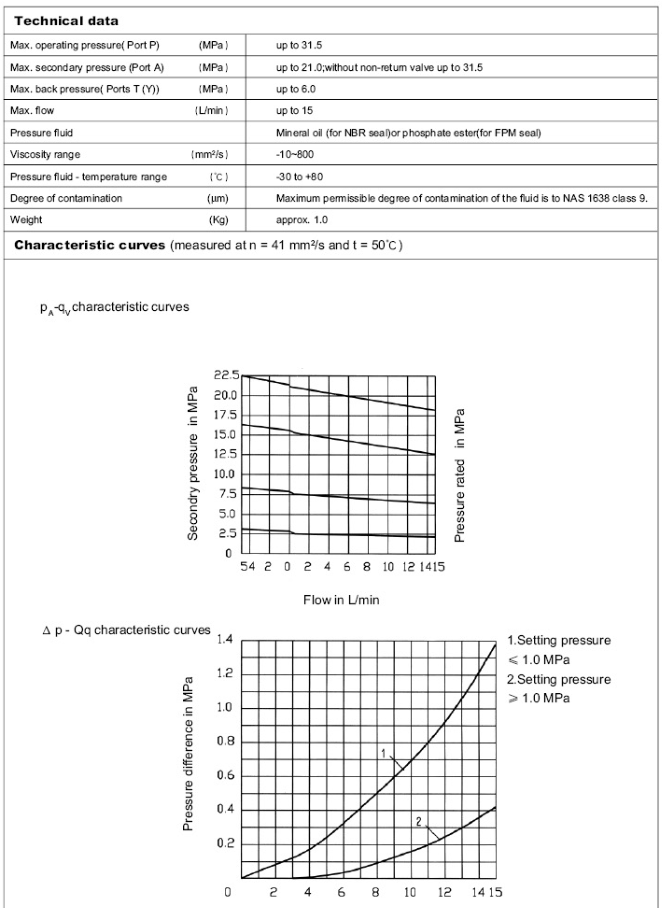

| Druckminderventil, direktgesteuert, Typ DR 5 DP | ||
| Größe 5 | bis zu 31,5 MPa | bis zu 15L/min |
Funktionsabschnitt
Das Ventil Typ DR5 DP ist ein 3-Wege direktgesteuertes Druckminderventil mit einer Druckentlastungsfunktion auf der Sekundärseite.
Es dient zur Reduzierung des Systemdrucks. Der Sekundärdruck wird durch das Druckeinstellelement (4) eingestellt. Im Ruhezustand ist das Ventil stromlos geöffnet und die Druckflüssigkeit kann ungehindert vom Anschluss P zum Anschluss A fließen.
Der Druck im Anschluss A liegt gleichzeitig über die Steuerleitung (6) an der Kolbenfläche gegenüber der Druckfeder (3) an.
Übersteigt der Druck im Anschluss A den an der Druckfeder (3) eingestellten Druckwert, geht der Steuerkolben (2) in die Regelstellung und hält den eingestellten Druck im Anschluss A konstant
Das Steuer- und Vorsteueröl wird über die Steuerleitung (6) dem Anschluss A entnommen.
Steigt der Druck im Anschluss A durch äußere Kräfte am Verbraucher weiter an, bewegt sich der Steuerkolben (2) noch weiter in Richtung Druckfeder (3).
Dadurch wird am Anschluss A ein Strömungsweg über die Steuerfläche (8) am Steuerkolben (2) zum Tank freigegeben. Es fließt dann ausreichend Druckflüssigkeit nach, um einen weiteren Druckanstieg zu verhindern.
Die Entleerung des Federraums zum Tank erfolgt grundsätzlich extern über den Anschluss T (Y).
