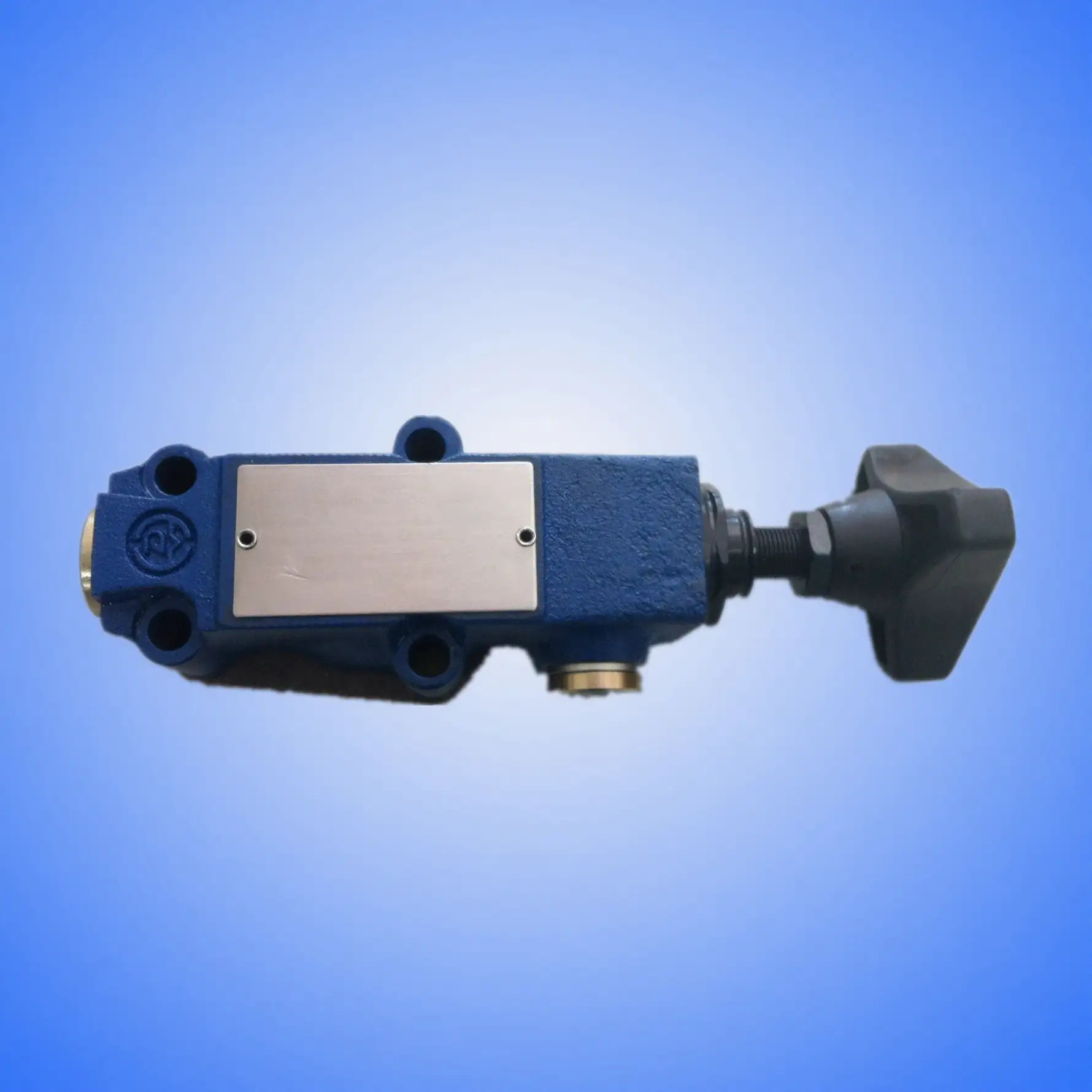

صمام تخفيف الضغط الهيدروليكي DBT/DBWT صمام التحكم في الضغط عن بعد لـ Rexroth

صمامات الضغط التي يتم التحكم فيها عن بعد من النوع DBT و DBWT هي صمامات تخفيف الضغط التي يتم تشغيلها بواسطة الطيار.

يتم تطبيق نوع DBT للتحكم عن بعد في ضغط النظام.

نوع العلاج الجدلي الجدلي:

يتكون نوع DBT بشكل أساسي من الصمام الرئيسي (1)، والبكرة الرئيسية (2)، ومقعد الصمام (3)، والتعديل (6).

يؤثر ضغط النظام على البكرة (2) عبر فتحة. إذا تجاوز الضغط قيمة الصمام المُضبط عند الزنبرك، يُصرف سائل الضغط إلى الخزان من المنفذ T (أو من خلال التصريف الخارجي).

نوع DBWT:

يتكون نوع DBWT بشكل أساسي من الصمام الرئيسي (1)، والبكرة الرئيسية (2)، ومقعد الصمام (3)، والصمام الذي يعمل بالكهرباء (5)، والتعديل (6).

يتم استخدام نوع DBWT للتحكم عن بعد في ضغط النظام والصرف عن طريق تشغيل الصمام الذي يعمل بالكهرباء.

وظيفة التحكم عن بعد (عند استخدام منفذ التحكم عن بعد):

هذه هي الوظيفة الأساسية لصمام DBT/DBWT. وصّل منفذ التحكم عن بُعد Y بصمام تنظيم الضغط عن بُعد.

في هذه المرحلة، لم يعد يتم التحكم في الضغط في الغرفة العلوية من قلب الصمام الرئيسي بواسطة صمام تجريبي خاص به، ولكن بواسطة الضغط المحدد بواسطة صمام تنظيم الضغط عن بعد.

صمام تنظيم الضغط عن بعد هو في الواقع صمام تخفيف الضغط ذو التأثير المباشر والذي يضبط ضغط تحكم أقل من صمام الطيار الرئيسي.

عندما يصل ضغط النظام P إلى الضغط المحدد لصمام تنظيم الضغط عن بعد، يفتح صمام تنظيم الضغط عن بعد أولاً ويتدفق الزيت من المنفذ Y. وبالمثل، سيؤدي هذا إلى انخفاض الضغط على فتحة التخميد، مما يتسبب في فتح قلب الصمام الرئيسي.

النتيجة النهائية: يتم تحديد ضغط الفائض للصمام الرئيسي من خلال الضغط المحدد لصمام تنظيم الضغط عن بعد، وليس الضغط المحدد لعجلة اليد الخاصة به.

المميزات الهامة:

يجب أن يكون الضغط المضبوط لصمام تنظيم الضغط عن بُعد أقل من الضغط المضبوط لصمام التوجيه الخاص بالصمام الرئيسي نفسه. وإلا، ستتعطل وظيفة التحكم عن بُعد، وسيُحدَّد ضغط النظام بالضغط الأعلى المضبوط للصمام الرئيسي نفسه.

من خلال منفذ التحكم عن بعد، يمكن تحقيق وظائف متقدمة مثل التعديل عن بعد (تركيب صمام تنظيم الضغط في موقع مناسب للتشغيل) والتحكم في الضغط متعدد المراحل (تبديل صمامات تنظيم الضغط عن بعد المختلفة من خلال صمام اتجاهي كهرومغناطيسي).

تفاصيل الطلب:

أبعاد الوحدة (الأبعاد بالملم)

يلاحظ

١. يجب ترشيح السائل. الحد الأدنى لنقاء الفلتر هو ٢٠ جم.

2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء.

3. المنتجات بدون لوحة فرعية عند مغادرة المصنع، إذا كنت بحاجة إليها، يرجى الطلب بشكل خاص.

٤. يجب أن تكون براغي تثبيت الصمامات عالية الكثافة (الفئة ١٠.٩). يُرجى اختيارها واستخدامها وفقًا للمعايير المذكورة في دليل التعليمات.

5. يشترط خشونة السطح المرتبط بالصمام، خشونة السطح هي 0.8.

6. يجب أن يكون تشطيب السطح للقطعة المتزاوجة 0.01/100 مم.

الميزات الرئيسية

التحكم المرن في الضغط: يمكن تحقيق التحكم في الضغط عن بعد ومتعدد المستويات من خلال منفذ التحكم عن بعد.

قدرة تدفق كبيرة: الهيكل التجريبي مناسب لأنظمة الضغط العالي والتدفق العالي الهيدروليكية.

تنظيم الضغط المستقر: يضمن التحكم التجريبي أن يكون التنظيم تحت الضغط العالي خفيفًا وسلسًا.

ضغط مستقر: خصائص فتح وإغلاق جيدة، مع الحد الأدنى من تجاوز الضغط.

خيارات متعددة: عادةً ما تكون هناك أقطار متعددة، ومستويات ضغط، وأنواع من مقابض تنظيم الضغط، وأنواع من توصيلات منافذ الزيت للاختيار من بينها.

التطبيقات النموذجية

تُستخدم صمامات DBT/DBWT على نطاق واسع في العديد من المعدات الهيدروليكية الصناعية، وخاصةً في المواقف التي تتطلب التحكم المعقد في الضغط:

ماكينة حقن القالب: تستخدم للتحكم في الضغوط المختلفة في مراحل مختلفة مثل الحقن وضغط الإمساك وفتح القالب وإغلاقه.

مكبس هيدروليكي/مكبس هيدروليكي: يحقق التحكم في الضغط متعدد المراحل مثل الضغط والتفريغ.

آلات البناء: مثل الحفارات والرافعات، المستخدمة لتحقيق الحد من الضغط في أوضاع العمل المختلفة.

أداة آلية: تستخدم لمتطلبات الضغط المختلفة للربط والتغذية والدوائر الأخرى.

أي نظام يتطلب إجراء تغييرات عن بعد أو برمجية على الحد الأقصى لضغط النظام.
