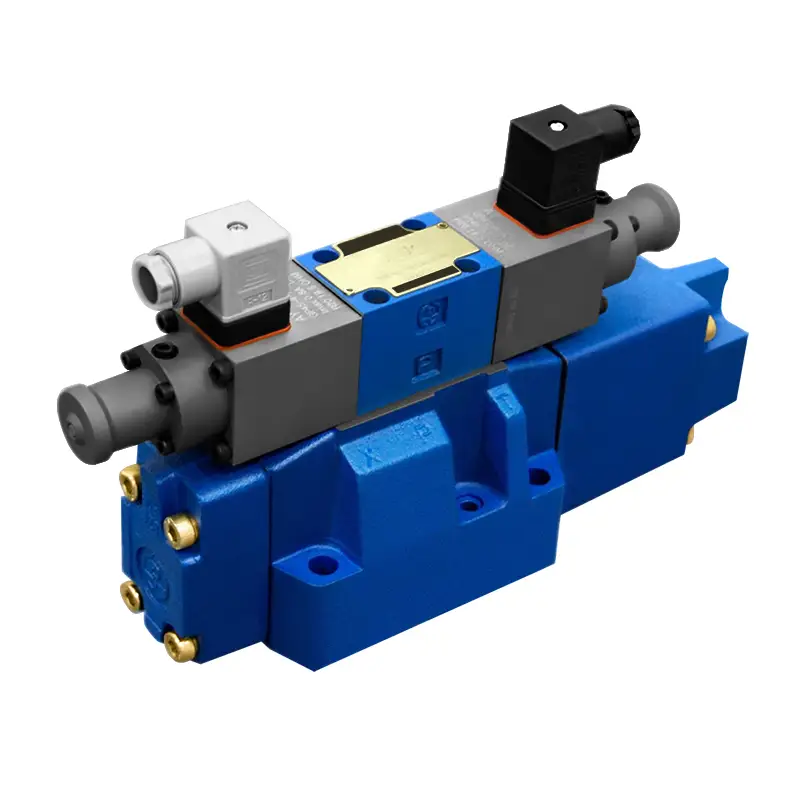

Valve direcționale proporționale acționate prin pilot din seria 4WRZ și 4WRH
- Pentru montarea subplacii
- Pentru controlul atât al direcției, cât și al debitului unui fluid hidraulic
- Centrat pe arc, fără deviere a bobinei
- Scădere de presiune redusă pe zonele de control
- Controlul supapelor și al componentelor electronice dintr-o singură sursă
- Funcționare cu solenoid proporțional
- Model de portare conform DlN 24 340 forma A, ISO4401 și CETOP-RP121H
Caracteristicile produsului
◉ Supapă pilot (WRZ) și supapă de direcție (WRH) proporțională
◉ Pentru montarea subplacii
◉ Pentru controlul atât al direcției, cât și al debitului unui fluid hidraulic
◉ Centrat pe arc, fără deviație a bobinei
◉ Scădere de presiune redusă pe zonele de control
◉ Controlul valvelor și al componentelor electronice dintr-o singură sursă
◉ Funcționarea solenoidului proporțional
◉ Model de portare conform DlN 24 340 forma A, ISO4401 și CETOP-RP121H
Secțiune funcțională
Tipurile de valve 4WRZ... sunt valve cu 4 căi acționate prin intermediul unor solenoizi proporționali. Acestea controlează direcția și debitul fluidului hidraulic.
Acestea constau în principal din supapa pilot (3), supapa principală (7) cu bobina principală (8) și arcul de centrare (9). Dacă solenoidul „B” este alimentat, bobina pilot (4) este deplasată spre dreapta. Uleiul pilot este apoi alimentat fie intern din orificiul P, fie „extern” din orificiul X prin supapa pilot (3) în camera de presiune (10) și deplasează bobina principală (8) pe o distanță proporțională cu intensitatea curentului electric. Canelurile de strangulare din bobina principală se deschid progresiv odată cu creșterea curentului, controlând astfel debitul de fluid hidraulic către orificiile actuatorului.
Când semnalul electric este oprit, atât bobina pilot (4), cât și bobina principală (8) revin la poziția neutră, independent de alimentarea cu presiune de control. Un operator manual cu energie permite mișcarea poziției bobinei pilot fără a alimenta solenoizii.
Date tehnice
(pentru aplicații în afara acestor parametri, vă rugăm să ne consultați!)
Date hidraulice | |||||
Dimensiune | 10 | 16 | 25 | 32 | |
presiunea supapei Pitol (MPa) | alimentare externă cu ulei Pitol | 3 până la 10 | |||
alimentare internă cu ulei Pitol | Până la 10 (peste 10 trebuie instalat ZDR6DP3-30B/75YM) | ||||
Presiunea supapei principale (MPa) | 31.5 | 35 | |||
Presiune de retur (MPa) | orificiu T (retur ulei Pitol extern) | 31.5 | 25 | 15 | |
orificiul T (retur intern al uleiului Pitol) | 3 | ||||
portul Y | 3 | ||||
Volumul uleiului pilot sau mișcarea bobinei 0~100% | (cm³) | 1.7 | -4.6 | 10 | 26.5 |
Debit de ulei pilot la orificiul X sau Y pentru mișcarea bobinei 0~100% | (L/min) | 3.5 | -5.5 | 7 | -15.9 |
Debit prin supapa principală | (L/min) | 270 | 460 | 877 | 1600 |
Histerezis | (L/min) | 6 | |||
Repetabilitate | (%) | 3 | |||
gradul de contaminare | (μm) | < 20 | |||
Fluid | Ulei mineral (pentru etanșare NBR), Ester fosfat (pentru etanșare FPM) | ||||
Interval de vâscozitate | (mm²/s) | 2,8 până la 380 | |||
Interval de temperatură al fluidului | (°C) | -20 până la +70 | |||
poziția de montare | opțional | ||||
Greutate (kg) | supapă cu un singur solenoid | 7.4 | 12.7 | 17.5 | 41.8 |
supapă cu doi solenoizi | 7.8 | 13.4 | 18.2 | 42.2 | |
Date electrice | |||
Tipul de aprovizionare | DC | ||
Curentul normal al solenoidului | (A) | 0.8 | |
Rezistența bobinei | (Ω) | rece (la 20°C) 19,5; supapă maximă, caldă 28,8 | |
Temperatura mediului ambiant | (°C) | +50 | |
Temperatura bobinei | (°C) | +150 | |
Ciclul de funcționare | Continuu | ||
Curent pilot | (A) | < 0,02 | |
Izolare | IP65 | ||
Amplificator asociat | Cu 1 timp de rampă | VT-3000S30 | |
Cu 5 timpi de rampă | VT-3006S30 | ||
Conexiune electrică | Conexiune cu ștecher | ||
Mișcarea supapei cu intrare electrică în trepte singulară
