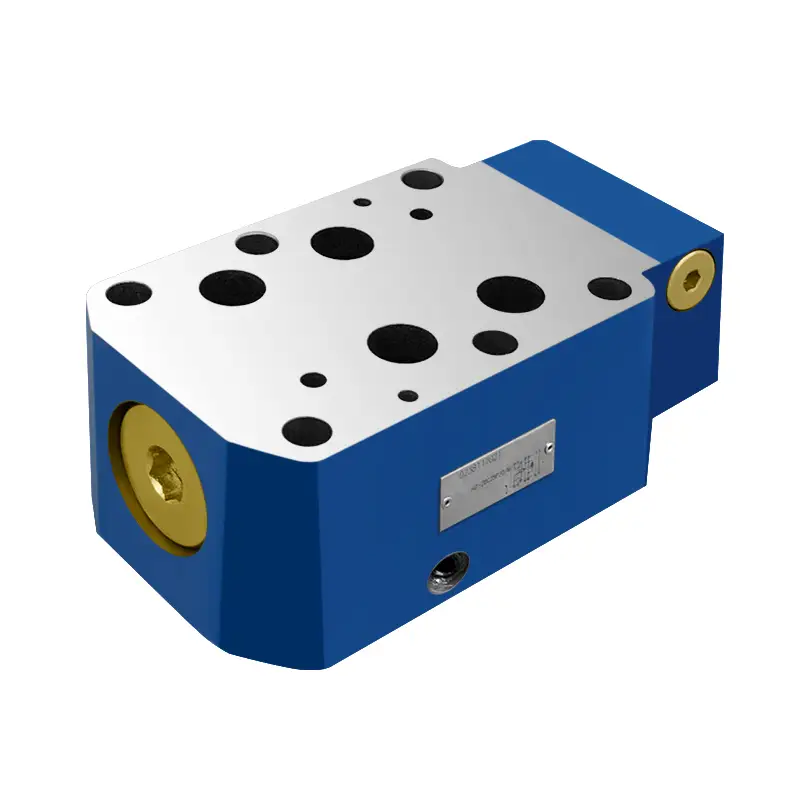

Compensator de presiune cu dozare, cu valvă din seria ZDC, acționat direct
- O supapă de transfer încorporată
- Versiunea cu 2 căi "P"
- Versiunea cu 3 căi "PT" (NS10-25)
- Controlul debitului atunci când funcționează împreună cu o supapă direcțională proporțională
Caracteristicile produsului
◉ Compensarea sarcinii în portul P către A sau P către B prin
◉ O supapă de transfer încorporată
◉ Versiunea cu 2 căi „P”
◉ Versiune cu 3 căi "PT" (NS10-25)
◉ Controlul debitului atunci când funcționează împreună cu o supapă direcțională proporțională
Secțiune funcțională
Ventilele ZDC... sunt compensatoare de presiune cu acționare directă, cu dozare, cu 2 sau 3 căi.
Acestea sunt utilizate pentru compensarea sarcinii ca și compensator de presiune cu dozare în canalul P.
Aceste supape constau în principal din carcasă (1), bobina de control (2), arcul de compresie (3) cu șaibă elastică (4) și capacul (5) cu supapă de transfer integrată (6).
Arcul de compresie (3) menține bobina de control (2) în poziția deschisă de la P1 la P, atunci când diferența de presiune P1 la A1 sau P1 la B1 este mai mică de 1,0 MPa.
Dacă diferența de presiune depășește 1,0 MPa, atunci bobina de control (2) este deplasată spre stânga până când diferența de presiune este restabilită.
Curbe caracteristice
(măsurat la ν=41 mm²/s și t=50°C)
