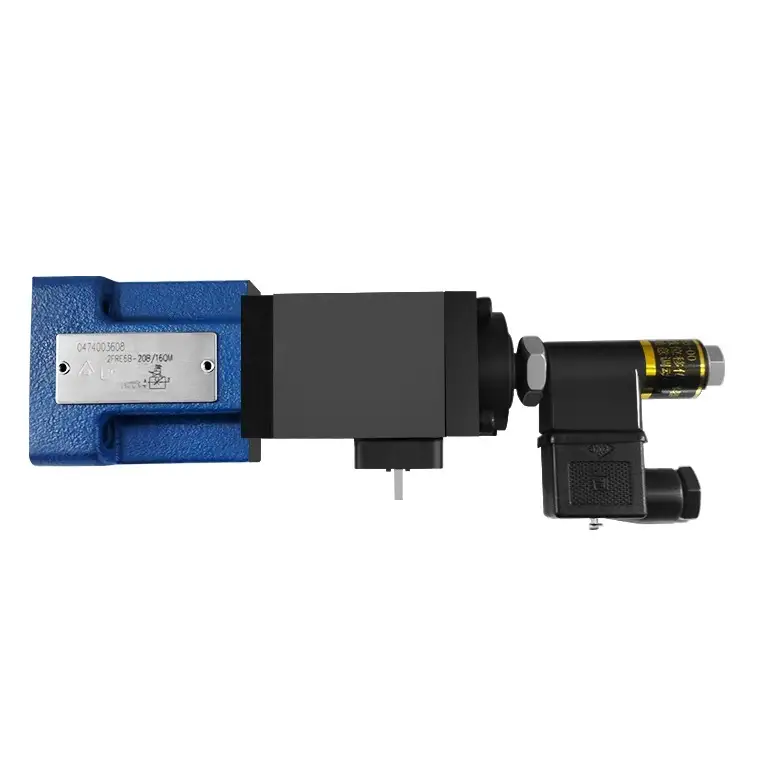

2FRE Tip Supapă de control al debitului proporțională versiune cu 2 căi pentru Rexroth
- Valvă cu compensator de presiune pentru controlul debitului cu compensare de presiune
- Acționare prin intermediul unui solenoid proporțional
- Cu feedback electric al poziției orificiului de control
Bobina traductorului de poziție poate fi deplasată axial, facilitând reglarea punctului zero al orificiului de control, fără a fi nevoie să atingeți sistemul electronic (electro-hidraulic).
- Controlul debitului este posibil în ambele direcții prin utilizarea unei plăci sandwich redresoare
Caracteristicile produsului
◉ Valvă cu compensator de presiune pentru controlul debitului cu compensare de presiune
◉ Acționare prin intermediul unui solenoid proporțional
◉ Cu feedback electric al poziției orificiului de control
◉ Bobina traductorului de poziție poate fi deplasată axial, facilitând reglarea punctului zero al orificiului de control, fără a fi nevoie să atingeți sistemul electronic (electro-hidraulic).
◉ Controlul debitului este posibil în ambele direcții prin utilizarea unei plăci sandwich redresoare
Secțiune funcțională
Vanele de control proporțional al debitului tip 2FRE ... au o funcție pe 2 căi. Acestea pot, dintr-o valoare electrică de comandă aplicată, să regleze debitul cu compensare de presiune și temperatură.
Acestea sunt alcătuite în principal din carcasă (1), solenoid proporțional cu traductor inductiv de poziție (2), orificiu de măsurare (3), compensator de presiune (4), precum și supapă de sens unidirecțional opțională (5).
Supapă de control al debitului proporțională 2FRE 6 B:
Setarea debitului este determinată (0 până la 100%) la potențiometrul valorii de comandă. Valoarea de comandă aplicată ajustează, prin intermediul aplicatorului, precum și al solenoidului proporțional, orificiul de măsurare (3). Poziția orificiului de măsurare (3) este obținută de traductorul de poziție inductiv. Orice abateri de la valoarea de comandă sunt compensate de controlul cu feedback.
Compensatorul de presiune (4) menține căderea de presiune la orificiul de măsurare (3) la o valoare constantă. Prin urmare, debitul este compensat în funcție de sarcină.
Mica abatere de temperatură se obține datorită designului orificiului de măsurare.
La o valoare de comandă de 0%, orificiul de măsurare este închis.
În cazul unei pene de curent sau al unei ruperi a cablului la traductorul de poziție, orificiul de măsurare se închide.
De la o valoare de comandă de 0% este posibilă o pornire fără asalt. Prin intermediul a două rampe din cadrul amplificatorului electric, este posibilă întârzierea deschiderii și închiderii orificiului de măsurare.
Prin intermediul supapei de sens unic (5) este posibilă o curgere liberă de la B la A.
Supapă de control al debitului proporțională tip 2FRE 6 A
Funcția acestei valve este în principiu aceeași ca și a valvei de tip 2FRE 6 B:
Pentru a suprima saltul de pornire atunci când orificiul de măsurare (3) (valoare de comandă > 0 %) este deschis, există prevedere ca compensatorul de presiune (4) să fie menținut închis prin portul P (6). Conexiunea internă (7) dintre portul A și compensatorul de presiune (4) este obturată. Prin portul extern P (6), presiunea din portul P, înainte de supapa direcțională (8), acționează asupra compensatorului de presiune (4) și îl menține în poziția închis împotriva forței arcului (9). Dacă supapa direcțională (8) este comutată de la P la B, atunci compensatorul de presiune (4) se deplasează din poziția închisă în poziția de reglare și astfel se evită saltul de pornire.
Date tehnice
(pentru aplicații în afara acestor parametri, vă rugăm să ne consultați!)
Presiune de funcționare maximă admisă, racordul A | 21 (portul A) | ||||||
Debit q, max. (L/min) | Tip | 2QE | 3Q | 6Q | 10Q | 16Q | 25Q |
2 | 3 | 6 | 10 | 16 | 25 | ||
până la 10MPa | 0.015 | 0.015 | 0.025 | 0.05 | 0.07 | 0.1 | |
până la 21MPa | 0.025 | 0.025 | 0.025 | 0.05 | 0.07 | 0.1 | |
Debit maxim de scurgere la valoarea de comandă 0% (L/min) | △p（A → B） | ||||||
5MPa | 0.004 | 0.004 | 0.004 | 0.006 | 0.007 | 0.01 | |
10MPa | 0.005 | 0.005 | 0.005 | 0.008 | 0.01 | 0.015 | |
21Mpa | 0.007 | 0.007 | 0.007 | 0.012 | 0.015 | 0.022 | |
Diferența minimă de presiune (MPa) | 0,6 până la 1 | ||||||
△p retur liber (B → A) | vezi diagrama de la pagina 69 | ||||||
Relația presiune-debit: presiune de intrare/ieșire | vezi diagrama de la pagina 69 | ||||||
Stabilitatea fluxului | vezi diagrama de la pagina 69 | ||||||
Histerezis | ±1%Qmax | ||||||
Repetabilitate | < 1%Qmax | ||||||
Gradul de contaminare (μm) | ≤ 20 (Recomandăm un filtru cu o rată de retenție minimă de 10) | ||||||
Fluid sub presiune | Ulei mineral (pentru etanșarea NBR) sau ester fosfat (pentru etanșarea FKM) | ||||||
Interval de vâscozitate (mm²S) | 2,8 până la 380 | ||||||
Interval de temperatură al fluidului sub presiune (°C) | -20 până la +70 | ||||||
Instalare | opțional | ||||||
Electric | |
Tip de tensiune | DC |
Rezistența bobinei solenoidului (Ω) | Valoare rece la 20°C 5,4, Valoare caldă maximă 8,2 la +50°C |
Rezistența bobinei traductorului (Ω) | la 20°C 1 - 56, II - 56, III - 112 |
Putere maximă (VA) | 50 |
Inductivitate (mH) | 6 până la 8 |
Frecvența oscilatorului (kHz) | 2.5 |
Temperatura mediului înconjurător (°C) | Maxim 50 |
Amplificator | VT - 5010S30 Cerință de izolație IP65 |
Curbe caracteristice
(măsurat la ν = 36 × 10⁻⁶ m²/s; t = 50°C)
Curba caracteristică a răspunsului în frecvență | ||
Semnale de intrare (%) | Qmin până la Qmax Tu+Tg(ms) | Qmax până la Qmin Tu+Tg(ms) |
0 - 100 | 50 | 60 |
10 - 90 | 45 | 50 |
25 - 75 | 40 | 45 |
