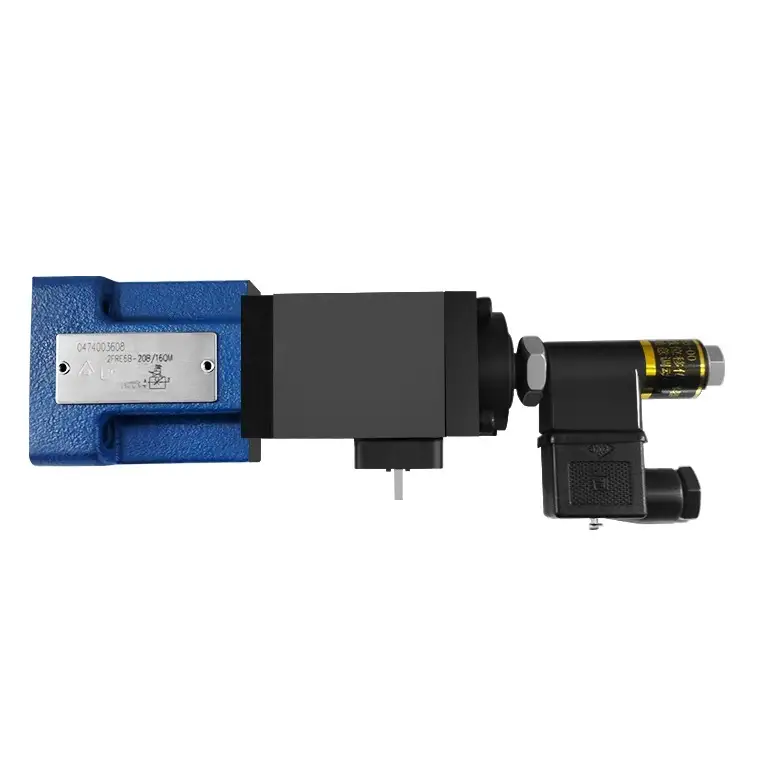

شیر کنترل جریان تناسبی نوع 2FRE، نسخه دوطرفه برای رکسروت
- شیر با جبران‌کننده فشار برای کنترل جریان با جبران فشار
- تحریک از طریق سلونوئید تناسبی
- با بازخورد موقعیت الکتریکی از روزنه کنترل
- سیم‌پیچ مبدل موقعیت می‌تواند به صورت محوری حرکت کند و تنظیم نقطه صفر روزنه کنترل را آسان کند، بدون اینکه نیازی به لمس قطعات الکترونیکی (الکتریکی-هیدرولیکی) باشد.
- کنترل جریان در هر دو جهت با استفاده از صفحه ساندویچی یکسوکننده امکان‌پذیر است.
ویژگی‌های محصول
◉ شیر با جبران‌کننده فشار برای کنترل جریان با جبران فشار
◉ تحریک از طریق سلونوئید تناسبی
◉ با بازخورد موقعیت الکتریکی از روزنه کنترل
◉ سیم‌پیچ مبدل موقعیت می‌تواند به صورت محوری حرکت کند و تنظیم نقطه صفر روزنه کنترل را آسان کند، بدون اینکه نیازی به لمس قطعات الکترونیکی (الکتریکی-هیدرولیکی) باشد.
◉ کنترل جریان در هر دو جهت با استفاده از یک صفحه ساندویچی یکسوکننده امکان‌پذیر است.
بخش عملکردی
شیرهای کنترل جریان تناسبی نوع 2FRE ... عملکردی دو طرفه دارند. آنها می‌توانند با اعمال یک مقدار فرمان الکتریکی، جریانی را که فشار و دما را جبران می‌کند، تنظیم کنند.
آنها اساساً شامل محفظه (1)، سلونوئید تناسبی با مبدل موقعیت القایی (2)، روزنه اندازه‌گیری (3)، جبران‌کننده فشار (4) و همچنین شیر یکطرفه اختیاری (5) هستند.
شیر کنترل جریان تناسبی 2FRE 6 B:
تنظیم جریان (0 تا 100%) در پتانسیومتر مقدار فرمان تعیین می‌شود. مقدار فرمان اعمال شده، از طریق اپلایفایر و همچنین سلونوئید تناسبی، روزنه اندازه‌گیری (3) را تنظیم می‌کند. موقعیت روزنه اندازه‌گیری (3) توسط مبدل موقعیت القایی به دست می‌آید. هرگونه انحراف از مقدار فرمان توسط کنترل بازخورد جبران می‌شود.
جبران‌کننده فشار (4) افت فشار در روزنه اندازه‌گیری (3) را در مقدار ثابتی نگه می‌دارد. بنابراین، جریان جبران بار می‌شود.
رانش دمایی کوچک به دلیل طراحی روزنه اندازه‌گیری حاصل می‌شود.
در مقدار فرمان ۰٪، روزنه اندازه‌گیری بسته می‌شود.
در صورت قطع برق یا قطعی کابل در مبدل موقعیت، روزنه اندازه‌گیری بسته می‌شود.
از مقدار فرمان ۰٪، شروع بدون پرش امکان‌پذیر است. از طریق دو رمپ درون تقویت‌کننده الکتریکی، می‌توان باز و بسته شدن روزنه اندازه‌گیری را به تأخیر انداخت.
از طریق شیر یکطرفه (5) جریان آزاد از B به A امکان‌پذیر است.
شیر کنترل جریان تناسبی نوع 2FRE 6 A
عملکرد این شیر در اصل مشابه شیر نوع 2FRE 6 B است:
برای جلوگیری از پرش شروع به کار هنگامی که روزنه اندازه‌گیری (3) (مقدار فرمان > 0%) باز است، تمهیداتی برای بسته نگه داشتن جبران‌کننده فشار (4) از طریق دریچه P (6) وجود دارد. اتصال داخلی (7) بین دریچه A و جبران‌کننده فشار (4) مسدود شده است. از طریق دریچه خارجی P (6)، فشار در دریچه P، قبل از اینکه شیر جهت‌دار (8) روی جبران‌کننده فشار (4) عمل کند و آن را در برابر نیروی فنر (9) در حالت بسته نگه دارد، اعمال می‌شود. اگر شیر جهت‌دار (8) از P به B تغییر وضعیت دهد، جبران‌کننده فشار (4) از موقعیت دوزبندی شده به موقعیت تنظیم‌کننده حرکت می‌کند و از این طریق از پرش شروع به کار جلوگیری می‌شود.
داده‌های فنی
(برای کاربردهای خارج از این پارامترها، لطفا با ما مشورت کنید!)
حداکثر فشار عملیاتی مجاز، پورت A | ۲۱ (پورت A) | ||||||
جریان q، حداکثر (لیتر در دقیقه) | نوع | 2QE | 3Q | 6Q | 10Q | 16Q | 25Q |
۲ | ۳ | ۶ | 10 | 16 | 25 | ||
تا 10 مگاپاسکال | 0.015 | 0.015 | 0.025 | 0.05 | 0.07 | 0.1 | |
تا 21 مگاپاسکال | 0.025 | 0.025 | 0.025 | 0.05 | 0.07 | 0.1 | |
حداکثر جریان نشتی در مقدار فرمان 0% (لیتر در دقیقه) | △p(الف → ب) | ||||||
5 مگاپاسکال | 0.004 | 0.004 | 0.004 | 0.006 | 0.007 | 0.01 | |
10 مگاپاسکال | 0.005 | 0.005 | 0.005 | 0.008 | 0.01 | 0.015 | |
21 مگاپاسکال | 0.007 | 0.007 | 0.007 | 0.012 | 0.015 | 0.022 | |
حداقل اختلاف فشار (مگاپاسکال) | ۰.۶ تا ۱ | ||||||
△p جریان برگشت آزاد (B →A) | به نمودار صفحه ۶۹ مراجعه کنید | ||||||
رابطه جریان فشار: فشار ورودی/خروجی | به نمودار صفحه ۶۹ مراجعه کنید | ||||||
پایداری جریان | به نمودار صفحه ۶۹ مراجعه کنید | ||||||
هیسترزیس | ±1% حداکثر Q | ||||||
تکرارپذیری | <1%Qmax | ||||||
درجه آلودگی (میکرومتر) | ≤ 20 (ما فیلتری با حداقل نرخ احتباس 10 را توصیه می‌کنیم) | ||||||
سیال تحت فشار | روغن معدنی (برای آب‌بند NBR) یا فسفات استر (برای آب‌بند FKM) | ||||||
محدوده ویسکوزیته (میلی متر مربع در ثانیه) | ۲.۸ تا ۳۸۰ | ||||||
محدوده دمای سیال تحت فشار (°C) | -20 تا +70 | ||||||
نصب | اختیاری | ||||||
برق | |
نوع ولتاژ | DC |
مقاومت سیم پیچ سلونوئید (Ω) | مقدار سرما در دمای ۲۰ درجه سانتیگراد ۵.۴، حداکثر مقدار گرما ۸.۲ در دمای ۵۰ درجه سانتیگراد |
مقاومت سیم پیچ مبدل (Ω) | در دمای 20 درجه سانتیگراد 1 - 56، II - 56، III - 112 |
حداکثر توان (VA) | 50 |
خاصیت القایی (mH) | ۶ تا ۸ |
فرکانس نوسان ساز (کیلوهرتز) | 2.5 |
دمای محیط (°C) | حداکثر ۵۰ |
تقویت‌کننده | VT - 5010S30 نیاز به عایق IP65 |
منحنی‌های مشخصه
(اندازه‌گیری شده در ν = 36 × 10⁻⁶ متر مربع بر ثانیه؛ دمای t = 50 درجه سانتیگراد)
منحنی مشخصه پاسخ فرکانسی | ||
سیگنال‌های ورودی (%) | Qmin به Qmax Tu+Tg(ms) | Qmax به Qmin Tu+Tg(ms) |
0 - 100 | 50 | 60 |
10 - 90 | 45 | 50 |
25 - 75 | 40 | 45 |
