Description du produit
| Réducteur de pression à commande directe, plaque sandwich, type ZDR 10 D...40B/ | ||
| Taille 10 | jusqu'à 21 MPa | jusqu'à 50 L/min |
Fonctionnel, section
Le réducteur de pression de type ZDR 10 D.. est un réducteur de pression à commande directe de type plaque sandwich avec une fonction de décharge de pression sur le côté secondaire. Il est utilisé pour réduire la pression du système.
Le réducteur de pression se compose essentiellement du boîtier (1), du tiroir de commande (2), d'un ressort de compression (3) et du réglage (4) ainsi que d'un clapet anti-retour en option.
La pression secondaire est réglée par l'élément de réglage de pression (4).
Modèle W
Au repos, la vanne est normalement ouverte et le fluide peut circuler librement de l'orifice A vers l'orifice A1. La pression dans l'orifice A est simultanément transmise par la conduite de commande (5) présente dans la zone du tiroir, face au ressort de compression (3).
Lorsque la pression dans l'orifice A1 dépasse le niveau de pression réglé au niveau du ressort de compression (3), la bobine de commande (2) se déplace dans la position de commande, ajuste la cuillère de percussion (3) et maintient cette pression dans l'orifice A constante.
La pression de commande et l'huile de pilotage sont prélevées de l'orifice A1 via le mécanisme de commande (5). Si la pression dans l'orifice A1 augmente encore en raison de forces externes, le tiroir de commande (2) est déplacé encore plus loin vers le ressort de compression (3).
Cela provoque l'ouverture d'un serment d'écoulement au port A1 via la plage de commande (6) sur la bobine de commande (2) et le boîtier (1) vers le réservoir (port TB).
Une quantité suffisante de liquide s'écoule alors vers le réservoir pour empêcher toute nouvelle augmentation de la pression.
La chambre à ressort (7) est toujours vidangée vers le réservoir externe/via le port TA.
Un raccord de manomètre (8) permet de surveiller la pression secondaire au niveau de la vanne.
Il est uniquement possible de monter un clapet anti-retour pour écoulement libre dans les orifices A1 à A dans la version DA
Modèles W et PB,

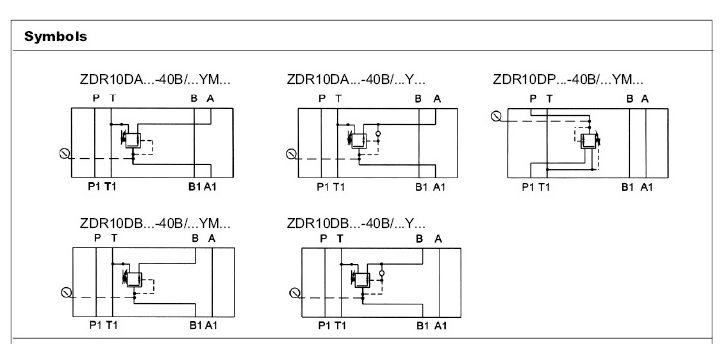

Dans le modèle DP, la pression est réduite dans l'orifice P1. La pression de commande et l'huile pilote sont prélevées en interne depuis l'orifice P1.
Dans le modèle « DB- », la pression dans le port P1 est réduite, le pilote est prélevé dans le port B.
Attention !
Lorsque le distributeur est en position P vers A, la pression dans le pod B ne doit pas dépasser la pression secondaire réglée. Dans le cas contraire, la pression dans l'orifice A sera réajustée.
En cas d'utilisation sans distributeur, TA et TB doivent être interconnectés (par exemple dans la plaque de recouvrement).
courbes caractéristiques (mesurées à V=41mm2/s et t=50℃)

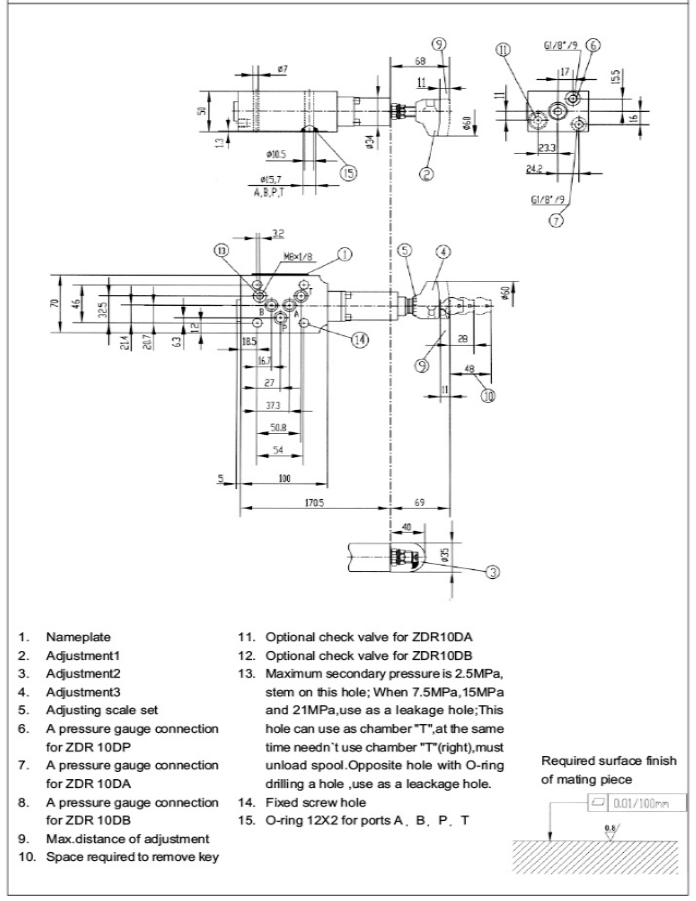

Dimensions de l'unité ZDR10DR (Dimensions en mm)
