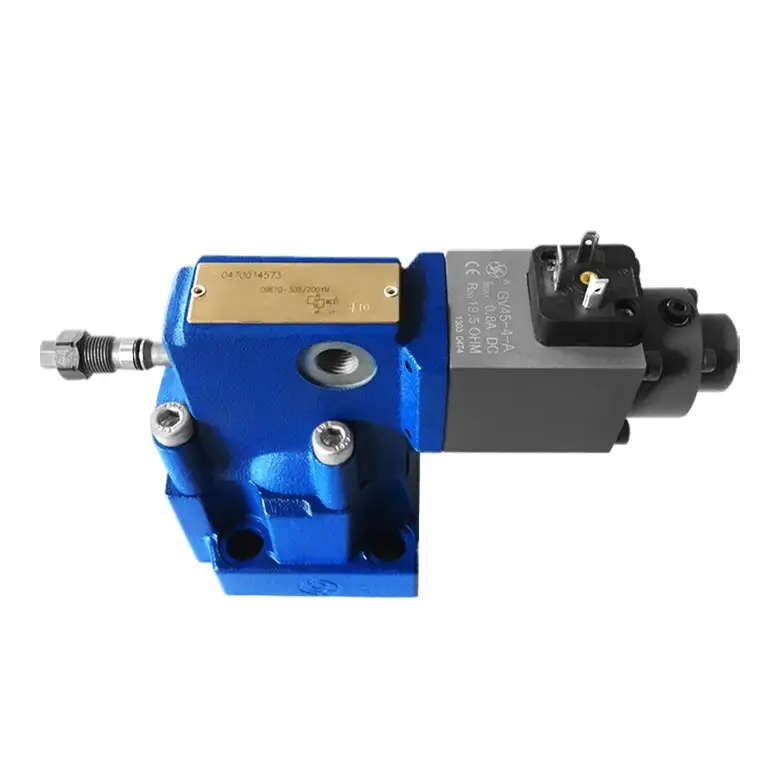

博世力士樂 DBE/DBEM 系列比例壓力溢流閥先導式
- 裝入區塊中
- 可選的附加最大壓力限制，透過彈簧加載先導控制閥實現
- 閥門和電子控制一體化
產品功能
◉ 對於底板安裝：
◉ 裝入區塊中
◉ 可選的附加最大壓力限制，透過彈簧加載先導控制閥實現
◉ 閥門和電子控制形成一個源頭
功能部分
這些閥基本上由帶有比例電磁閥（2）的先導控制閥（1）和帶有主閥芯（4）的主閥（3）組成
◉ DBE 型：
壓力調節透過比例電磁閥 (2) 根據指令值進行。端口 A 的壓力作用於主閥芯 (4) 的底面。同時，此壓力透過節流孔 (5) 作用於主閥芯 (4) 的彈簧加載側。液壓力作用於先導提升閥芯。 (6) 當液壓力超過電磁閥力時，先導提升閥芯 (6) 開啟。由於先導油現在可以透過端口 Y 流回油箱，因此主閥芯 (4) 處的壓力會下降，這會作用於主閥芯並克服復位彈簧的力將其抬起。從 A 到 B 的連接打開，壓力不再增加。
◉ 類型 DBEM：
可選地，該閥門可以配備一個額外的彈簧加載先導控制閥，以實現最大壓力安全（冗餘壓力安全）。
科技數據
（對於超出這些參數的應用，請諮詢我們！）
液壓數據 | |||||
最大工作壓力 | 連接埠 A、B 和 X | （兆帕） | 31.5 | ||
回流壓力 | （兆帕） | （兆帕） | 油口 Y，與油箱分離且零壓力 | ||
最大可設定壓力 | （兆帕） | （兆帕） | 5、10、20、31.5，同壓力級 | ||
最小可設定壓力 | （兆帕） | （兆帕） | 請參閱特性曲線 | ||
最大壓力安全 | （兆帕） | （兆帕） | 可設定壓力 | ||
5 | 10 | 20 | |||
1 至 6†‡ | 1 至 12‡ | 1 至 22‡ | |||
最大壓力安全/可調壓力範圍 | （兆帕） | （兆帕） | 額定壓力 | ||
5 | 10 | 20 | |||
6至8 | 12至14 | 22至24 | |||
最大流量 | （公升/分鐘） | （公升/分鐘） | 10 | 20 | 30 |
200 | 400 | 600 | |||
先導流量 | （公升/分鐘） | （公升/分鐘） | 0.7至2 | ||
線性 | (%) | (%) | ± 3.5 | ||
重複性 | (%) | (%) | <±2 | ||
典型變化 | (%) | (%) | < ± 2 最大壓力 | ||
滯後 | (%) | (%) | 有突波時最大壓力±1.5，無突波時最大壓力±4.5 | ||
切換時間 | （多發性硬化症） | （多發性硬化症） | 30至150 | ||
壓力流體 | 礦物油（用於 NBR 密封）、磷酸酯（用於 FPM 密封） | ||||
黏度範圍 | （平方毫米/秒） | （平方毫米/秒） | 2.8至380 | ||
壓力流體溫度範圍 | (℃) | (℃) | -20 至 +70 | ||
污染程度 | （微米） | （微米） | < 20（建議 10） | ||
電氣技術數據 | |||
擴大機 | VT-200/240 與閥門一起提供 | ||
電源電壓 | DC | ||
最小控制電流 | (A) | (A) | 0.1 |
最大控制電流 | (A) | (A) | 0.8 |
線圈電阻 | (Ω) | (Ω) | 20℃時冷值19.5；最大暖值28.8 |
壓力流體溫度範圍 | (℃) | (℃) | +50 |
工作狀態 | 繼續 | ||
閥門保護 | IP65 | ||
電氣連接 | 插頭 | ||
注意 | ||
流體必須經過過濾。最低過濾精度為20μm。 | ||
水箱必須密封，進氣口處必須安裝空氣過濾器。 | ||
產品出廠時不含底板，如需底板請特別訂貨。 | ||
閥門固定螺絲必須為高強度等級（10.9級），請依照樣本所列參數選擇使用。 | ||
與閥門連接的表面粗糙度要求達到Ra0.8μm。 | ||
配合件的表面光潔度要求達到0.01/100mm。 |
