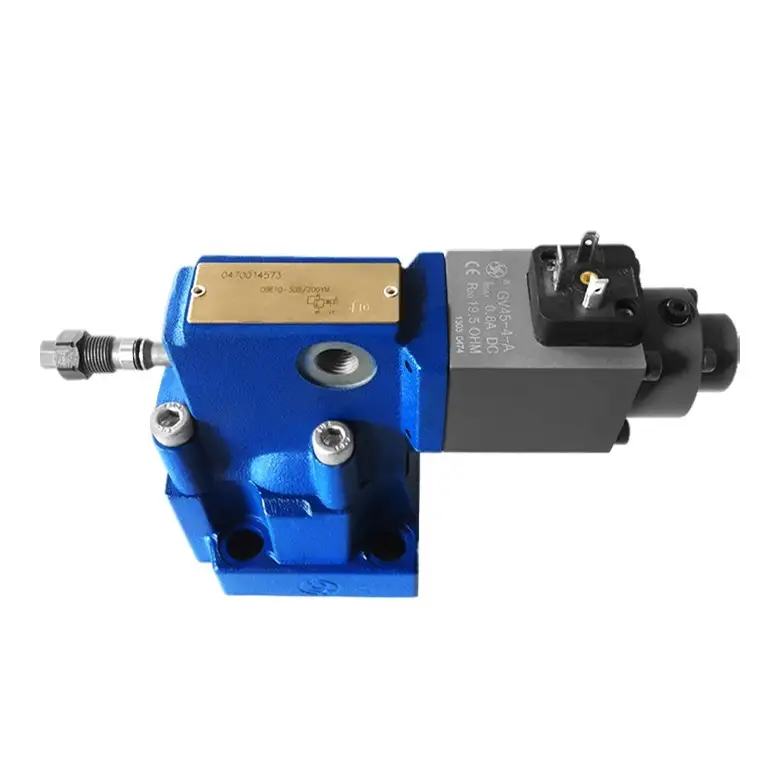

Bosch Rexroth için DBE/DBEM Serisi Oransal Basınç Tahliye Vanası Pilot Kumandalı
- Blok içine yerleştirilmiş
- Yaylı pilot kontrol valfi vasıtasıyla opsiyonel ek maksimum basınç sınırlaması
- Vana ve elektronik kontrol tek kaynaktan oluşur
Ürün özellikleri
◉ Alt plaka montajı için:
◉ Blok halinde kapalı
◉ Yaylı pilot kontrol valfi vasıtasıyla opsiyonel ek maksimum basınç sınırlaması
◉ Vana ve elektronik kontrol tek kaynaktan oluşur
Fonksiyonel bölüm
Bu vanalar temel olarak orantılı solenoidli (2) pilot kontrol vanasından (1) ve ana makaralı ek parçalı (4) ana vanadan (3) oluşur.
◉ DBE Türü:
Basınç ayarı, orantılı bir solenoid (2) aracılığıyla komut değerine bağlıdır. A portundaki basınç, ana makara (4) alt tarafına etki eder. Aynı zamanda bu basınç, delikler (5) aracılığıyla ana makara (4) üzerindeki yay yüklü tarafa etki eder. Hidrolik kuvvet, pilot poppet üzerine etki eder. (6) Hidrolik kuvvet solenoid kuvvetini aştığında, pilot poppet (6) açılır. Pilot yağı artık Y portu üzerinden tanka akabildiğinden, ana makarada (4) bir basınç düşüşü meydana gelir ve bu düşüş ana makaraya etki ederek onu geri dönüş yayının kuvvetine karşı kaldırır. A'dan B'ye bağlantı açılır ve artık basınçta herhangi bir artış olmaz.
◉ DBEM Türü:
Opsiyonel olarak, maksimum basınç emniyeti (yedek basınç emniyeti) için vanaya ilave yaylı pilot kontrol valfi takılabilir.
Teknik veriler
(Bu parametrelerin dışındaki başvurular için lütfen bize danışın!)
Hidrolik veriler | |||||
Maksimum çalışma basıncı | A, B ve X limanları | (MPa) | 31.5 | ||
Geri dönüş basıncı | (MPa) | (MPa) | Port Y, tanka ayrı ve sıfır basınçta | ||
Maksimum ayarlanabilir basınç | (MPa) | (MPa) | 5, 10, 20, 31,5, basınç kademesiyle aynı | ||
Min. ayarlanabilir basınç | (MPa) | (MPa) | karakteristik eğrilere bakın | ||
Maksimum basınç emniyeti | (MPa) | (MPa) | ayarlanabilir basınç | ||
5 | 10 | 20 | |||
1 ila 6†‡ | 1 ila 12‡ | 1 ila 22‡ | |||
Maksimum basınç emniyeti/Ayarlanabilir basınç aralığı | (MPa) | (MPa) | anma basıncı | ||
5 | 10 | 20 | |||
6 ila 8 | 12 ila 14 | 22 ila 24 | |||
Maksimum akış | (L/dak) | (L/dak) | 10 | 20 | 30 |
200 | 400 | 600 | |||
Pilot akışı | (L/dak) | (L/dak) | 0,7 ila 2 | ||
Doğrusallık | (%) | (%) | ± 3.5 | ||
Tekrarlanabilirlik | (%) | (%) | < ± 2 | ||
Tipik varyasyon | (%) | (%) | < ± 2 Maks. basınç | ||
Histerezis | (%) | (%) | Dalgalanma ile ± 1,5 Maksimum basınç, Dalgalanma olmadan ± 4,5 Maksimum basınç | ||
Geçiş zamanı | (ms) | (ms) | 30 ila 150 | ||
Basınç sıvısı | Mineral yağ (NBR conta için), Fosfat ester (FPM conta için) | ||||
Viskozite aralığı | (mm²/sn) | (mm²/sn) | 2,8 ila 380 | ||
Basınç sıvı sıcaklık aralığı | (℃) | (℃) | -20 ila +70 | ||
Kirlilik derecesi | (μm) | (μm) | < 20(öneri 10) | ||
Elektriksel teknik veriler | |||
Amplifikatör | VT-200/240 vana ile birlikte tedarik edilir | ||
Besleme gerilimi | DC | ||
Min. kontrol akımı | (A) | (A) | 0.1 |
Maksimum kontrol akımı | (A) | (A) | 0.8 |
Bobin direnci | (Ω) | (Ω) | 20℃'de soğuk değeri 19,5'tir; Maksimum sıcak değeri 28,8'dir |
Basınç sıvı sıcaklık aralığı | (℃) | (℃) | +50 |
Çalışma durumu | Devam etmek | ||
Vana koruması | IP65 | ||
Elektrik bağlantıları | fiş | ||
Fark etme | ||
Sıvının filtrelenmesi gerekmektedir. Minimum filtre inceliği 20 μm'dir. | ||
Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır. | ||
Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç halinde lütfen özel olarak sipariş verin. | ||
Vana sabitleme vidaları yüksek yoğunluklu (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın. | ||
Vana ile bağlantılı yüzey pürüzlülüğünün Ra 0,8 μm olması gerekmektedir. | ||
Birleştirme parçasının yüzey kalitesi 0,01/100mm olmalıdır. |
