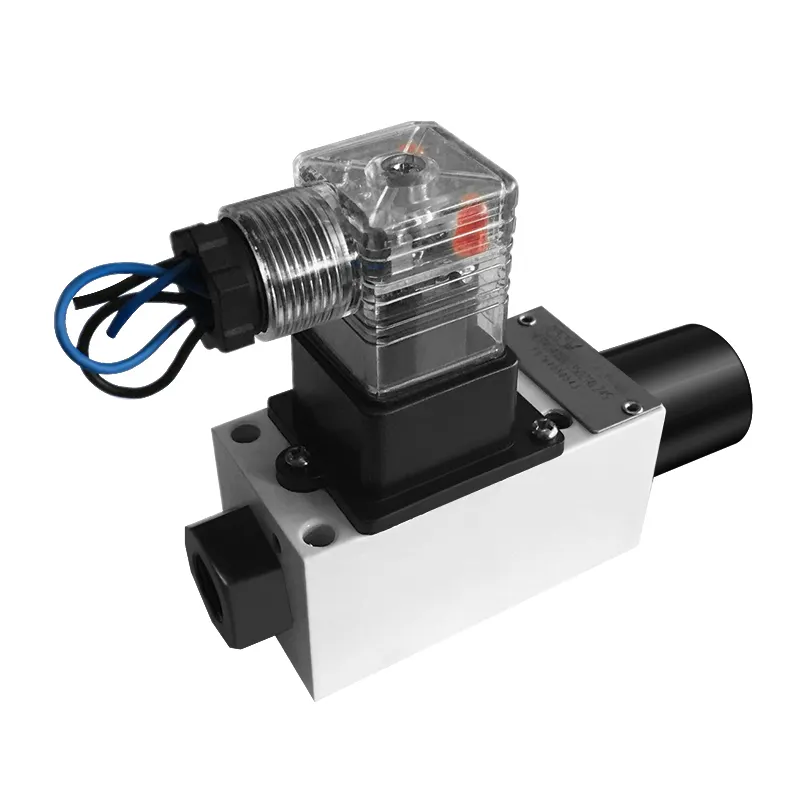

Pressostato a pistone serie HED1 per Rexroth
Per regolare la pressione di commutazione, è necessario innanzitutto rimuovere la targhetta identificativa e allentare la vite di bloccaggio. La pressione di commutazione si imposta ruotando la vite di regolazione. Infine, la vite di regolazione deve essere fissata con la vite di bloccaggio e la targhetta identificativa deve essere riposizionata.
Caratteristiche del prodotto
◉ Design della piastra sandwich
I pressostati idroelettrici tipo HED 1 sono pressostati a pistone.
I pressostati di tipo HED 1 hanno il compito di accendere o spegnere un circuito elettrico in base alla pressione. I terminali elettrici sotto tensione sono coperti da una striscia isolante.
◉ Regolazione della pressione di commutazione
Per regolare la pressione di commutazione, è necessario innanzitutto rimuovere la targhetta identificativa e allentare la vite di bloccaggio. La pressione di commutazione si imposta ruotando la vite di regolazione. Infine, la vite di regolazione deve essere fissata con la vite di bloccaggio e la targhetta identificativa deve essere riposizionata.
Dati tecnici
(per applicazioni al di fuori di questi parametri, consultateci!)
Fluido in pressione | Olio minerale o estere fosfatico | ||||
intervallo di temperatura (°C) | da -30 a +80 | ||||
Intervallo di viscosità (mm²/s) | da 10 a 800 | ||||
Precisione di commutazione (ripetibilità) | ＜ ±al 2% della pressione impostata | ||||
Frequenza di commutazione | HED1KA40B/ | fino a 300 cicli/min | |||
HED10A40B/. | fino a 50 cicli/min (brevemente anche 100 cicli/min) | ||||
Pressione alla porta di scarico (MPa) | fino a 2 | ||||
Intervalli impostabili per HED 1 KA 40B/. | |||||
Valutazione della pressione | Pressione massima di esercizio breve | Recupero della pressione | Pressione d'azione | ||
minimo | massimo | minimo | massimo | ||
10 | 60 | 0.3 | 9.2 | 0.6 | 10 |
35 | 60 | 0.6 | 32.5 | 1.0 | 35 |
50 | 60 | 1.0 | 46.5 | 2.0 | 50 |
Intervalli impostabili per HED10A40B/. | |||||
Valutazione della pressione | Pressione massima di esercizio breve | Recupero della pressione | Pressione d'azione | ||
minimo | massimo | minimo | massimo | ||
5 | 8 | 0.2 | 4.5 | 0.35 | 5 |
10 | 35 | 0.3 | 8.2 | 0.8 | 10 |
35 | 35 | 0.6 | 29.5 | 2.0 | 35 |
Collegamento elettrico | pressacavo | ||||
Caricamento dei contatti | tensione alternata | 460V, 15A | |||
tensione continua | 40V, 1.0A / 125V, 0.4A / 250V, 0.2A | ||||
Isolamento secondo DIN 40 050 | |||||
Peso (kg) | 1.2 | ||||
Avviso | ||
Il fluido deve essere filtrato. La finezza minima del filtro è di 20 μm. | ||
Il serbatoio deve essere sigillato e deve essere installato un filtro dell'aria all'ingresso dell'aria. | ||
Prodotti senza piastra di supporto all'uscita dalla fabbrica, se necessari, si prega di ordinarli appositamente. | ||
Le viti di fissaggio delle valvole devono essere ad alta intensità (classe 10.9). Si prega di selezionarle e utilizzarle in base ai parametri elencati nel campionario. | ||
La rugosità della superficie collegata alla valvola deve essere Ra 0,8 μm. | ||
La finitura superficiale del pezzo da accoppiare deve essere pari a 0,01/100 mm. |
Differenza di pressione di commutazione
Differenza di pressione di commutazione - pressostati con o senza porta di drenaggio
