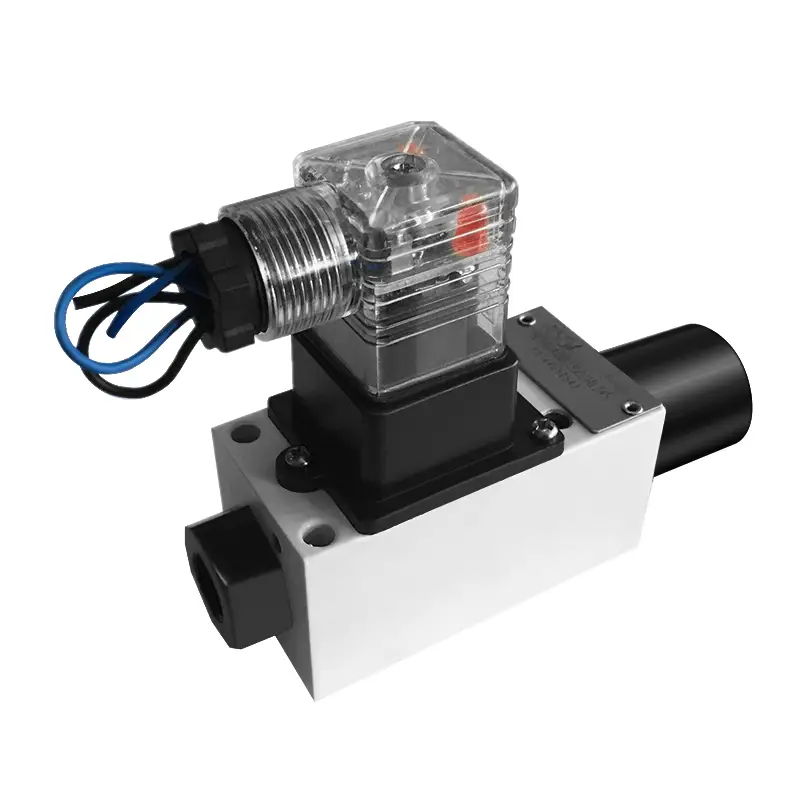

力士樂 (Rexroth) 的 HED1 系列活塞式壓力開關
要調整切換壓力，必須先取下銘牌並鬆開鎖緊螺絲。透過旋轉調整螺絲來設定切換壓力。最後，必須用鎖緊螺絲固定調整螺絲，並重新安裝銘牌。
產品功能
◉夾層板設計
HED 1 型液壓電壓力開關為活塞壓力開關。
HED 1 型壓力開關的作用是根據壓力來開啟或關閉電路。帶電端子由隔離條覆蓋。
◉ 切換壓力的調整
要調整切換壓力，必須先取下銘牌並鬆開鎖緊螺絲。透過旋轉調整螺絲來設定切換壓力。最後，必須用鎖緊螺絲固定調整螺絲，並重新安裝銘牌。
科技數據
（對於超出這些參數的應用，請諮詢我們！）
壓力流體 | 礦物油或磷酸酯 | ||||
溫度範圍（℃） | -30 至 +80 | ||||
黏度範圍（mm²/s） | 10 至 800 | ||||
切換精度（重複性） | 小於±2%設定壓力 | ||||
開關頻率 | HED1KA40B/ | 高達 300 次/分鐘 | |||
HED10A40B/. | 高達50次/分鐘（也可短暫達到100次/分鐘） | ||||
洩油口壓力（MPa） | 最多 2 | ||||
HED 1 KA 40B/ 的可設定範圍。 | |||||
壓力等級 | 最大工作壓力（短暫） | 恢復壓力 | 動作壓力 | ||
分分鐘 | 最大限度。 | 分分鐘 | 最大限度。 | ||
10 | 60 | 0.3 | 9.2 | 0.6 | 10 |
35 | 60 | 0.6 | 32.5 | 1.0 | 35 |
50 | 60 | 1.0 | 46.5 | 2.0 | 50 |
HED10A40B/ 的可設定範圍。 | |||||
壓力等級 | 最大工作壓力（短暫） | 恢復壓力 | 動作壓力 | ||
分分鐘 | 最大限度。 | 分分鐘 | 最大限度。 | ||
5 | 8 | 0.2 | 4.5 | 0.35 | 5 |
10 | 35 | 0.3 | 8.2 | 0.8 | 10 |
35 | 35 | 0.6 | 29.5 | 2.0 | 35 |
電氣連接 | 電纜密封套 | ||||
接觸式載入 | 交流電壓 | 460V, 15A | |||
直流電壓 | 40V, 1.0A / 125V, 0.4A / 250V, 0.2A | ||||
絕緣符合 DIN 40 050 標準 | |||||
重量（公斤） | 1.2 | ||||
注意 | ||
流體必須經過過濾。最低過濾精度為20μm。 | ||
水箱必須密封，進氣口處必須安裝空氣過濾器。 | ||
產品出廠時不含底板，如需底板請特別訂貨。 | ||
閥門固定螺絲必須為高強度等級（10.9級），請依照樣本所列參數選擇使用。 | ||
與閥門連接的表面粗糙度要求達到Ra0.8μm。 | ||
配合件的表面光潔度要求達到0.01/100mm。 |
切換壓力差
切換壓差 - 有或沒有排水口的壓力開關
