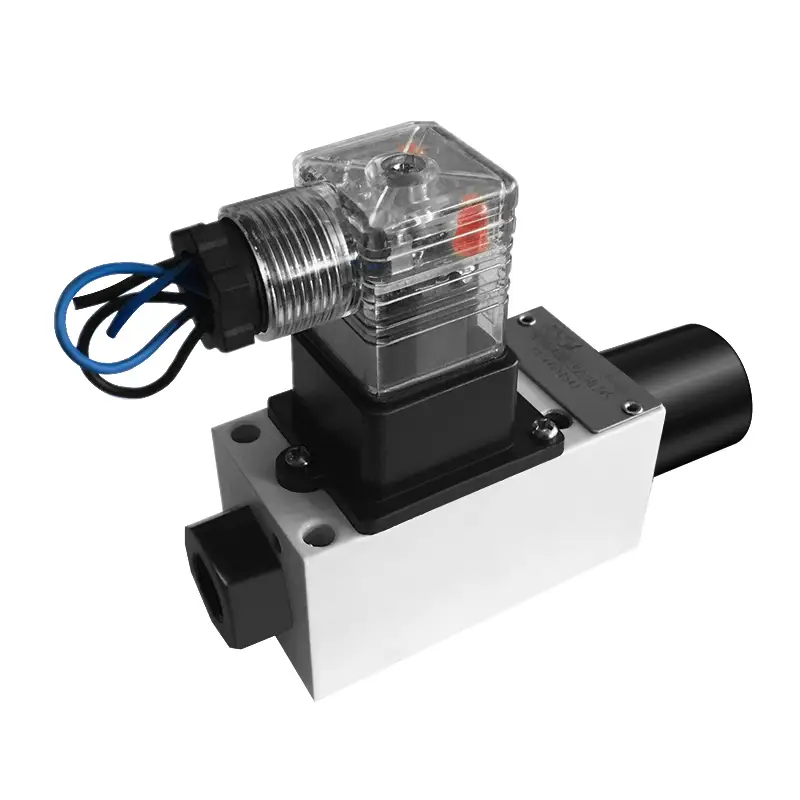

Comutator de presiune cu piston din seria HED1 pentru Rexroth
Pentru a regla presiunea de comutare, trebuie mai întâi îndepărtată plăcuța de identificare și slăbită șurubul de blocare. Presiunea de comutare se setează prin rotirea șurubului de reglare. În cele din urmă, șurubul de reglare trebuie fixat cu șurubul de blocare, iar plăcuța de identificare trebuie montată la loc.
Caracteristicile produsului
◉ Design de farfurie sandwich
Presostatele hidroelectrice de tip HED 1 sunt presostate cu piston.
Presostatele de tip HED 1 au sarcina de a porni sau opri un circuit electric în funcție de presiune. Bornele electrice aflate sub tensiune sunt acoperite de o bandă de izolare.
◉ Reglarea presiunii de comutare
Pentru a regla presiunea de comutare, trebuie mai întâi îndepărtată plăcuța de identificare și slăbită șurubul de blocare. Presiunea de comutare se setează prin rotirea șurubului de reglare. În cele din urmă, șurubul de reglare trebuie fixat cu șurubul de blocare, iar plăcuța de identificare trebuie montată la loc.
Date tehnice
(pentru aplicații în afara acestor parametri, vă rugăm să ne consultați!)
Fluid sub presiune | Ulei mineral sau ester fosfat | ||||
interval de temperatură (°C) | -30 până la +80 | ||||
Interval de vâscozitate (mm²/s) | 10 până la 800 | ||||
Precizia de comutare (repetabilitate) | ＜ ± până la 2 % din presiunea setată | ||||
Frecvența de comutare | HED1KA40B/ | până la 300 de cicluri/min | |||
HED10A40B/. | până la 50 de cicluri/min (pe scurt, de asemenea, 100 de cicluri/min) | ||||
Presiune la orificiul de scurgere (MPa) | până la 2 | ||||
Intervale reglabile pentru HED 1 KA 40B/. | |||||
Presiune nominală | Presiune maximă de funcționare pentru scurt timp | Recuperarea presiunii | Presiune de acțiune | ||
min. | maxim | min. | maxim | ||
10 | 60 | 0.3 | 9.2 | 0.6 | 10 |
35 | 60 | 0.6 | 32.5 | 1.0 | 35 |
50 | 60 | 1.0 | 46.5 | 2.0 | 50 |
Intervale setabile pentru HED10A40B/. | |||||
Presiune nominală | Presiune maximă de funcționare pentru scurt timp | Recuperarea presiunii | Presiune de acțiune | ||
min. | maxim | min. | maxim | ||
5 | 8 | 0.2 | 4.5 | 0.35 | 5 |
10 | 35 | 0.3 | 8.2 | 0.8 | 10 |
35 | 35 | 0.6 | 29.5 | 2.0 | 35 |
Conexiune electrică | garnitură de cablu | ||||
Încărcare contact | Tensiune alternativă | 460V, 15A | |||
Tensiune continuă | 40V, 1.0A / 125V, 0.4A / 250V, 0.2A | ||||
Izolație conform DIN 40 050 | |||||
Greutate (kg) | 1.2 | ||||
Observa | ||
Fluidul trebuie filtrat. Finețea minimă a filtrului este de 20 μm. | ||
Rezervorul trebuie să fie etanș, iar la intrarea în aer trebuie instalat un filtru de aer. | ||
Produse fără subplacă la ieșirea din fabrică, dacă este nevoie de ele, vă rugăm să comandați special. | ||
Șuruburile de fixare a supapei trebuie să fie de nivel înalt de intensitate (clasa 10.9). Vă rugăm să le selectați și să le utilizați conform parametrilor enumerați în cartea de mostre. | ||
Rugozitatea suprafeței legate de valvă este necesară la Ra 0,8 μm. | ||
Finisajul suprafeței piesei de îmbinare este necesar cu 0,01/100 mm. |
Diferența de presiune de comutare
Comutare diferențială de presiune - presostate cu sau fără orificiu de drenaj
