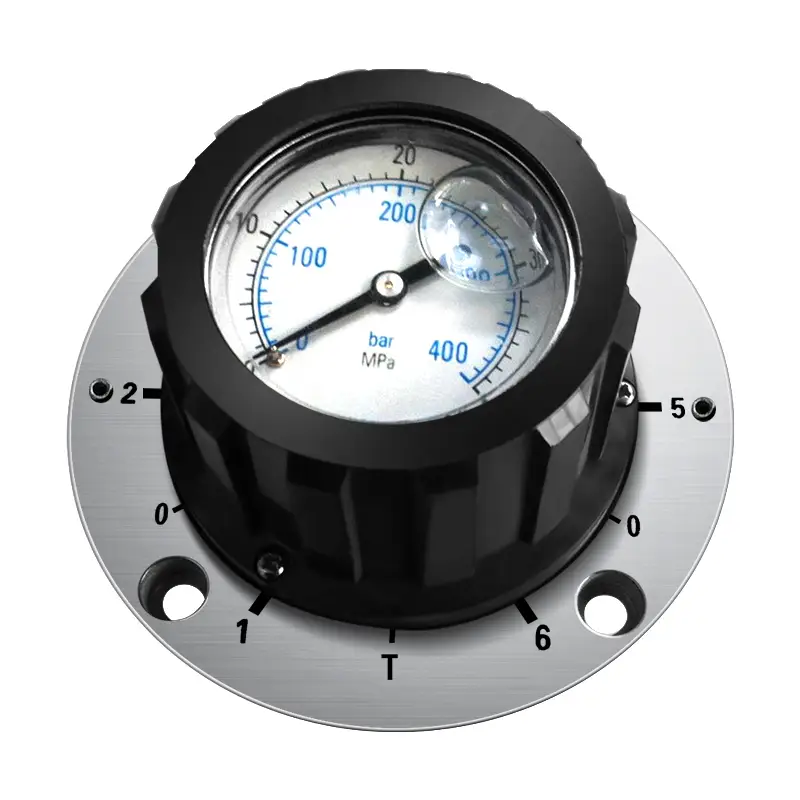

Pengukur Tekanan Multi-Sirkuit Seri MS2A Katup Isolator Sakelar Pengukur Tekanan untuk Rexroth
- Rumah katup dengan sambungan berulir
- Pemasangan flensa
- dengan pengukur tekanan bawaan
Fitur produk
◉ Rumah katup dengan sambungan berulir
◉ Pemasangan flensa
◉ Dengan pengukur tekanan bawaan
Bagian fungsional
Isolator pengukur multi-sirkuit tipe MS 2 dengan pengukur tekanan internal (6 titik pengukuran)
Dengan katup ini, kenop putar (1) memiliki pengukur tekanan teredam gliserin (7) yang terpasang. Dengan memutar kenop putar (1) dan selongsong (3) yang terhubung dengannya, hingga indikator pada kenop putar (1) menunjuk ke salah satu dari 6 titik pengukuran, 1 titik pengukuran terhubung ke pengukur tekanan (7). Untuk mengosongkan pengukur tekanan (7), terdapat titik nol di antara setiap titik pengukuran. Dengan cara ini, pengukur tekanan (7) terhubung ke tangki (sambungan T) melalui lubang bor (5) di selongsong (3) dan dengan demikian mengosongkan muatan. Sebuah penahan internal (6) menahan setiap posisi yang dipilih. Titik pengukuran mana yang terhubung ke pengukur tekanan ditunjukkan oleh panah yang terletak di tepi kenop putar.
Data teknis
(untuk aplikasi di luar parameter ini, silakan berkonsultasi dengan kami!) | ||
Tekanan operasi, maks. (MPa) | 31.5 Tekanan kerja maksimum yang diizinkan bergantung pada nilai skala pengukur tekanan internal. Area antara nilai maksimum yang diizinkan (pengukur tekanan) dan nilai skala ditandai dengan warna merah. | |
Tekanan balik pada sambungan tangki, maks. (MPa) | 1 | |
Akurasi indikasi pengukur tekanan internal (menurut tipe MS2) | Akurasi indikasi pengukur tekanan internal adalah 1,6% dari nilai skala merah pada suhu +20 °C. Kesalahan indikasi untuk setiap kenaikan suhu 10 °C adalah ±0,3% dan, atau 0,3% per penurunan suhu 10 °C dari nilai skala merah. | |
Cairan hidrolik | Minyak mineral (untuk segel NBR) atau ester Fosfat (untuk segel FKM) | |
Viskositas (mm²/s) | 10 hingga 800 | |
Kisaran suhu fluida (°C) | -30 hingga +80 | |
Berat (kg) | 1.7 | |
