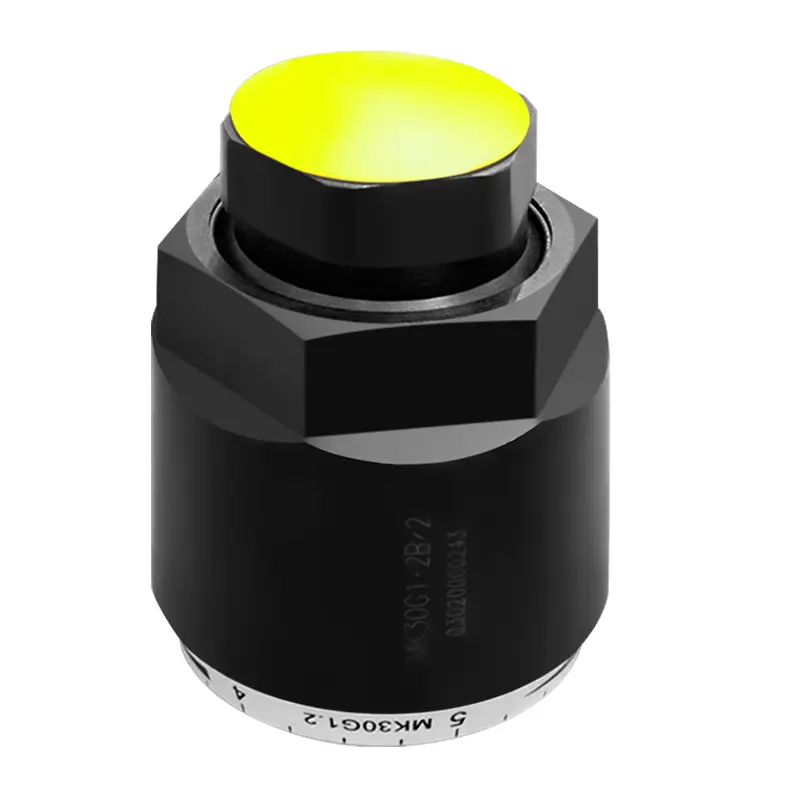

Katup Throttle Seri MG/MK Katup Periksa Hidrolik untuk Rexroth

Fitur produk

◉ Cocok untuk pemasangan langsung in-line

◉ Tergantung pada tekanan dan viskositas

Bagian fungsional

◉ Deskripsi fungsional: Jenis katup MG dan Mk merupakan katup gas dan katup periksa gas yang bergantung pada tekanan dan viskositas.

◉   Tipe MG (katup gas): Katup ini beroperasi pada kedua arah aliran. Fluida mengalir melalui rilling samping menuju titik gas. Titik gas ini terbentuk di antara rumah katup (2) dan selongsong yang dapat disetel (1). Penampang gas dapat diubah secara bertahap dengan memutar selongsong yang dapat disetel (1).

◉   Tipe MK (katup periksa throttle): Dengan aliran yang melewati katup dalam arah throttle, pegas dan fluida menekan poppet ke dudukannya, sehingga aliran terhambat. Fluida mengalir melalui lubang samping menuju titik throttle, yang terbentuk di antara rumah katup (2) dan selongsong yang dapat disetel (1). Pada arah yang berlawanan, tekanan fluida bekerja pada permukaan poppet, sehingga mengangkatnya dari dudukannya dan memungkinkan fluida mengalir bebas tanpa throttle melalui katup. Pada saat yang sama, sebagian fluida yang mengalir melalui celah annular menghasilkan efek pembersihan otomatis yang diinginkan.

Kurva karakteristik

(diukur pada v = 41 mm² dan t = 50°C)
