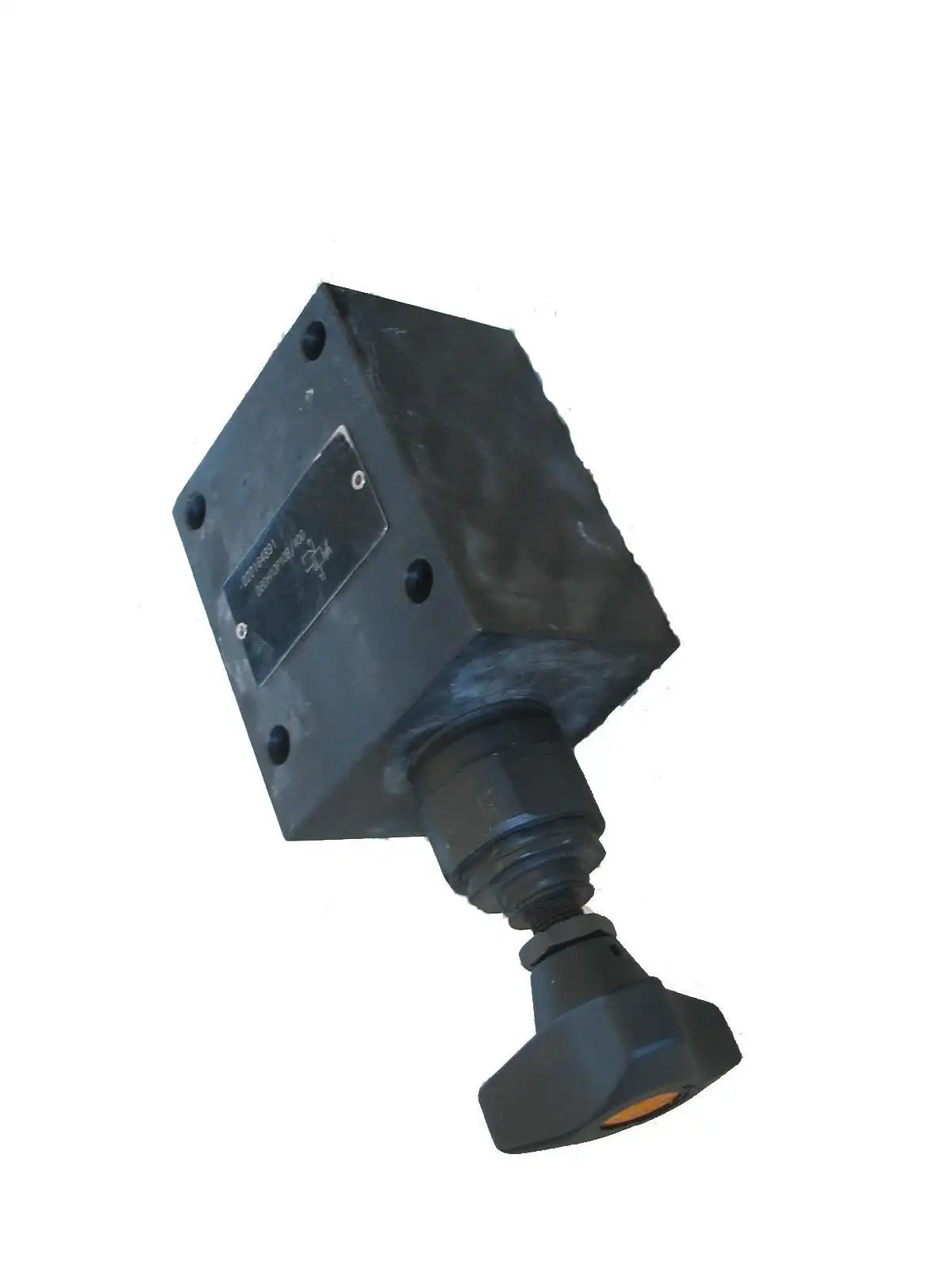

شیرهای هیدرولیک شیر اطمینان با عملکرد مستقیم سری DBD برای رکسروت

شیرهای اطمینان فشار DBD از نوع شیرهای پاپت با عملکرد مستقیم هستند.

آنها برای محدود کردن فشار در یک سیستم هیدرولیک استفاده می‌شوند.

این شیرها عمدتاً از غلاف (1)، فنر (2)، پوپت با قرقره میرایی (4) (مرحله فشار 2.5 تا 40 مگاپاسکال) یا گوی (4) (مرحله فشار 63 مگاپاسکال) و عنصر تنظیم (3) تشکیل شده‌اند. تنظیم فشار سیستم از طریق عنصر تنظیم (3) به طور نامحدودی قابل تغییر است. فنر (2) پوپت (4) را به سمت نشیمنگاه هل می‌دهد. کانال P به سیستم متصل است.

فشار موجود در سیستم به سوپاپ اعمال می‌شود، فشار در کانال P از شیر تنظیم شده روی فنر (2) بالاتر می‌رود، سوپاپ (4) در مقابل فنر (2) باز می‌شود. اکنون سیال تحت فشار از کانال P به کانال T جریان می‌یابد. حرکت سوپاپ (4) توسط یک پین محدود می‌شود. به منظور حفظ تنظیمات فشار مناسب در کل محدوده فشار، محدوده فشار به 7 مرحله فشار تقسیم می‌شود. یک مرحله فشار مربوط به یک فنر خاص برای حداکثر فشار عملیاتی است که می‌توان با آن تنظیم کرد.

نمادها

جزئیات سفارش

منحنی‌های مشخصه (اندازه‌گیری شده در v=41m2m، t=50nC)

ابعاد واحد: شیر کارتریجی (ابعاد به میلی‌متر)

اطلاعیه

۱. سیال باید فیلتر شود. حداقل ضخامت فیلتر ۲۰ میکرومتر است.

۲. مخزن باید آب‌بندی شده باشد و یک فیلتر هوا در ورودی هوا نصب شده باشد.

۳. در صورت نیاز به محصولات بدون زیرصفحه هنگام خروج از کارخانه، لطفاً سفارش ویژه دهید.

۴. پیچ‌های ثابت‌کننده شیر باید از نوع با شدت بالا (کلاس ۱۰.۹) باشند. لطفاً آنها را مطابق با پارامترهای ذکر شده در دفترچه نمونه انتخاب و استفاده کنید.

۵. زبری سطح متصل به شیر مورد نیاز است. زبری سطح ۰.۸ است.

۶. پرداخت سطح قطعه جفت شونده باید 0.01/100 میلی‌متر باشد.
