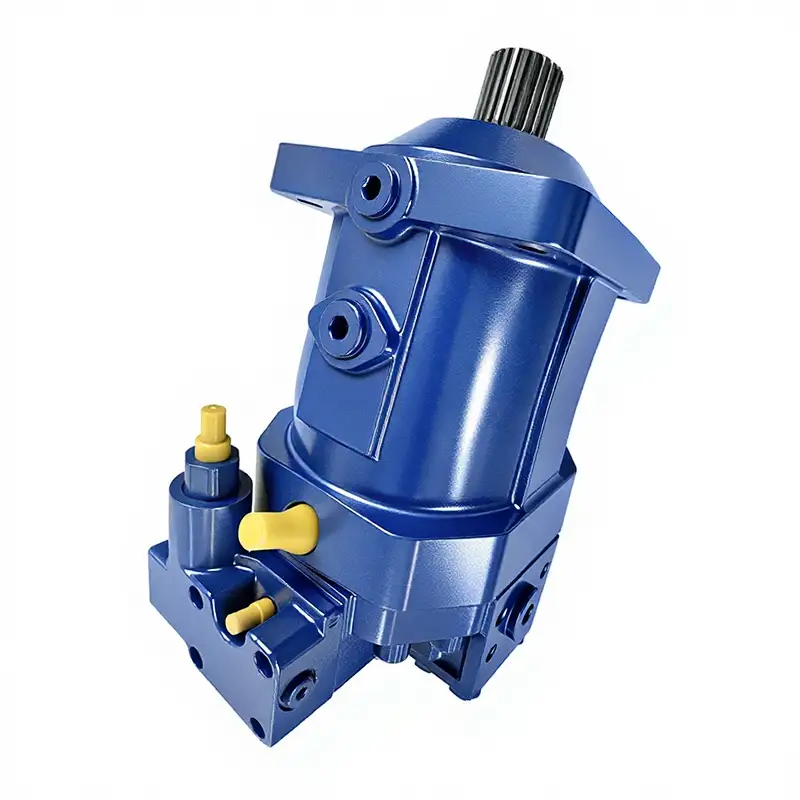

Motor cu piston seria A6VM, motor cu piston axial variabil pentru Bosch Rexroth
Motoarele variabile cu arbore înclinat A6VM au un design cu piston axial cu arbore înclinat și o structură integrată a pistonului conic axial. Acest design face ca motorul să fie potrivit pentru transmisii hidraulice în circuite deschise și închise.
Motorul variabil cu arbore înclinat A6VM este utilizat în industria echipamentelor mobile și staționare pentru a îndeplini cerințele de viteză mare și cuplu ridicat. Gama sa largă de reglare permite performanțe excelente într-o gamă largă de condiții de funcționare.
Caracteristicile produsului
◉ Gamă largă de reglare: Cu o gamă largă de reglare, motorul variabil este capabil să îndeplinească cerințele de viteză mare și cuplu ridicat.
◉ Relația raportului de viteză: Viteza de ieșire este proporțională cu debitul de intrare și invers proporțională cu deplasarea.
◉ Factor de impact al cuplului: Cuplul de ieșire crește odată cu creșterea diferenței de presiune dintre părțile de înaltă și joasă presiune ale motorului și odată cu creșterea cilindreei motorului.
◉ Caracteristici excelente de conducere: Gamă largă de reglare a acționării hidrostatice, o varietate de variabile de control ale dispozitivului, caracteristici bune de pornire.
◉ Performanță structurală excelentă: Structură compactă, durabilă, raport excelent putere/greutate.
Specificații
Valori teoretice, fără a lua în considerare eficiența și toleranțele; date rotunjite:
Date tehnice/Specificații | cod | unitate | 55 | 80 | 107 | 140 | 160 | 200 | 250 | 355 | |
Deplasare geometrică1) |
| Vgmax | cm³ | 54.8 | 80 | 107 | 140 | 160 | 200 | 250 | 355 |
Vgmin | cm³ | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Vgx | cm³ | 35 | 51 | 68 | 88 | 61 | 76 | 188 | 270 | ||
Viteză maximă2) | Vgmax | Nnom | rotații pe minut | 4450 | 3900 | 3550 | 3250 | 3100 | 2900 | 2700 | 2240 |
Vg | Nmax | rotații pe minut | 7000 | 6150 | 5600 | 5150 | 4900 | 4600 | 3600 | 2950 | |
Vg0 | Nmax | rotații pe minut | 8350 | 7350 | 6300 | 5750 | 5500 | 5100 | 3600 | 2950 | |
Flux de intrare3) | Nnom Vgmax | qvmax | L/min | 244 | 312 | 380 | 455 | 496 | 580 | 675 | 795 |
Cuplu4) În Vgmax și | △p=400 bari | T. | Nm | 349 | 509 | 681 | 891 | 1019 | 1273 | - | - |
△p=350 bari | T. | Nm | 305 | 446 | 596 | 778 | 891 | 1114 | 1391 | 1978 | |
Rigiditate rotațională | Vgmax～Vg/2 | Cmin | kNm/tijă | 10 | 16 | 21 | 34 | 35 | 44 | 60 | 75 |
Vg/2～0 | Cmax | kNm/tijă | 32 | 48 | 65 | 93 | 105 | 130 | 181 | 262 | |
Momentul de inerție al ansamblului rotativ | JGR | kgm² | 0.0042 | 0.008 | 0.0127 | 0 | 0 | 0 | 0 | 0 | |
Accelerație unghiulară maximă | o | rad/s² | 31500 | 24000 | 19000 | 11000 | 11000 | 11000 | 10000 | 8300 | |
Capacitatea carcasei | V. | L. | 0.75 | 1.2 | 1.5 | 2 | 2 | 3 | 3 | 5 | |
Greutate | Aproximativ. | m. | kg | 26 | 34 | 47 | 60 | 64 | 80 | 100 | 170 |
Notă privind etichetarea: | |||||||||||
Vgmn=0,2Vgmax (Vgmax=Vgma) | |||||||||||
2) Se aplică valorile: | Vopt=36~16mm²/s; În intervalul optim de vâscozitate de funcționare Vopt=36~16mm²/s; Utilizarea fluidelor hidraulice pe bază de ulei mineral | ||||||||||
3) Limitați debitul de intrare cu o supapă de echilibrare. | |||||||||||
4) Fără cuplu de forță radială. | |||||||||||
