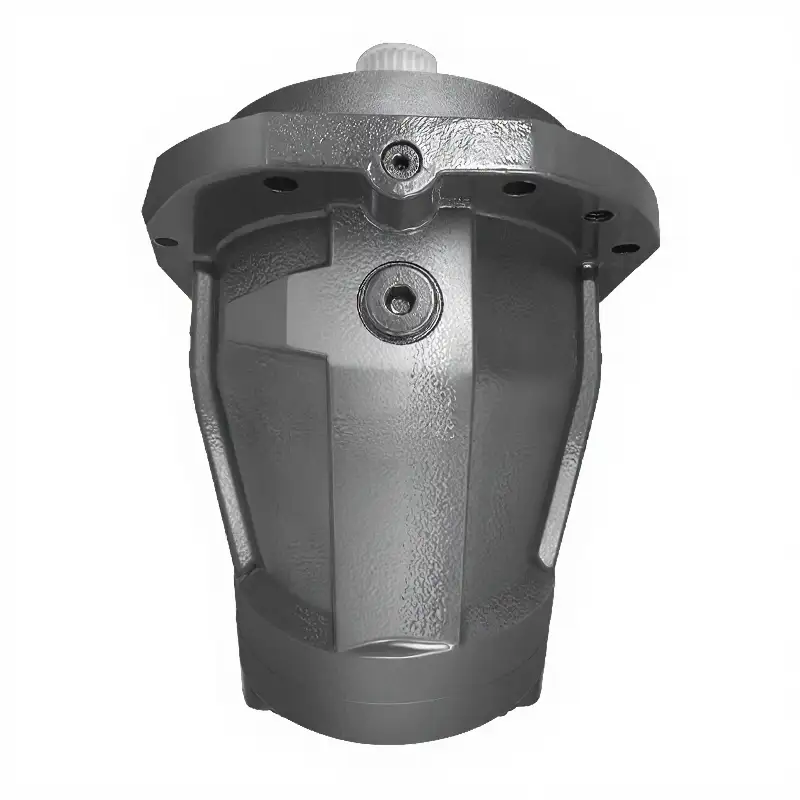

Motor cu piston seria A2FM, motor cu piston axial fix pentru Bosch Rexroth
Motoarele din seria A2FM sunt proiectate cu o construcție a arborelui înclinat, care asigură stabilitate și fiabilitate într-o varietate de aplicații. Designul pistonului dintr-o singură piesă cu inel de piston crește durabilitatea și fiabilitatea unității pentru ore lungi de funcționare și sarcini mari.
Este potrivit pentru transmisii hidraulice în circuit deschis sau închis, utilaje de mers, vehicule inginerești, utilaje agricole, utilaje pentru cărbune, utilaje speciale și alte domenii industriale.
Flux de intrare | la nnom și Vg |
Cuplu | △p=350 bari |
Cuplu | △p=400 bari |
Caracteristicile produsului
◉ Filtrarea uleiului: Precizia recomandată a filtrării este de 10 μm. Se pot utiliza filtre grosiere între 25-40 μm, dar utilizarea unui filtru de 10 μm poate prelungi durata de viață (reduce uzura).
◉ Interval de viteză: Viteza minimă n nu este limitată. Dacă este necesară o rotație uniformă, n nu trebuie să fie mai mică de 50 rpm.
◉ Structură compactă: Motoarele de dozare cu arbore înclinat din seria A2FE se caracterizează printr-o structură compactă și dimensiuni reduse, deoarece flanșa de montare este proiectată în mijlocul carcasei, iar piesa de montare poate fi ascunsă adânc în interiorul mașinii.
◉ Viteză mare și presiune mare: Motoarele hidraulice A2FE oferă o densitate mare de putere și o eficiență totală cu o eficiență inițială ridicată. Sistemul robust de rulmenți și designul structural compact conferă motorului o durată lungă de viață și o stabilitate ridicată.
Specificații
Dimensiune | 55 de ani | 80 | 107 | 125 | 160 | ||
Deplasare | Vg | ml/r | 54,8 | 80 | 107 | 126.3 | 160 |
Viteză maximă | nmax | rot/min | 3750 | 3350 | 3000 | 3000 | 2650 |
Debit maxim | Qmax | L/min | 206 | 268 | 321 | 379 | 424 |
Constante de cuplu | Mc | Nm/MPa | 8,71 | 12.74 | 16.97 | 20.1 | 25.4 |
Cuplu maxim | M. | Nm | 305 | 446 | 594 | 703.50 | 889 |
Putere maximă | P. | kilowați | 120 | 156 | 187 | 221 | 247 |
Moment de inerție | J | kgm² | 0,0052 | 0.0109 | 0.0167 | 0.0322 | 0.0532 |
Greutate (aproximativă) | Kg |
Date tehnice
Valori teoretice, fără a lua în considerare eficiența și toleranțele; date rotunjite:
Date tehnice/Specificații | cod | unitate | 63 | 80 | 90 | 107 | 125 | 160 | 180 | 200 | |
Deplasare geometrică pe revoluție | Vg | cm³ | 63 | 80.4 | 90 | 106.7 | 125 | 160.4 | 180 | 200 | |
Viteză maximă | nnom | rotații pe minut | 5000 | 4500 | 4500 | 4000 | 4000 | 3600 | 3600 | 2750 | |
nmax2) | rotații pe minut | 5500 | 5000 | 5000 | 4400 | 4400 | 4000 | 4000 | 3000 | ||
Flux de intrare | La nnom și Vg | qv | L/min | 315 | 362 | 405 | 427 | 500 | 577 | 648 | 550 |
Cuplu | △p=350 bari | T. | Nm | 351 | 448 | 501 | 594 | 696 | 893 | 1003 | 1114 |
△p=400 bari | T. | Nm | 401 | 512 | 573 | 679 | 796 | 1021 | 1146 | 1273 | |
Rigiditate rotațională | c. | kNm/rad | 6.25 | 8.73 | 9.14 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | |
Momentul de inerție al ansamblului rotativ | JGR | kgm² | 0.0042 | 0.0072 | 0.0072 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | |
Accelerație unghiulară maximă | o | rad/s² | 7500 | 6000 | 6000 | 4500 | 4500 | 3500 | 3500 | 11000 | |
Capacitate de umplere | V. | L. | 0.45 | 0.55 | 0.55 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | |
Greutate | Aproximativ. | m. | kg | 18 | 23 | 23 | 32 | 32 | 45 | 45 | 66 |
Notă privind etichetarea | |
1) Se aplică valorile: | 2) Turație maximă intermitentă: supraturație în timpul descărcării și reviziei, t<5 secunde și Δp<150 bar |
În intervalul optim de vâscozitate: Vopn = 16 ~ 36 mm²/s | 3) Limitați debitul de admisie cu o supapă de echilibrare. |
Aplicarea fluidelor hidraulice pe bază de ulei mineral | 4) Fără cuplu de forță radială. |
5) Cuplu la ∆p = 315 bar. | |
