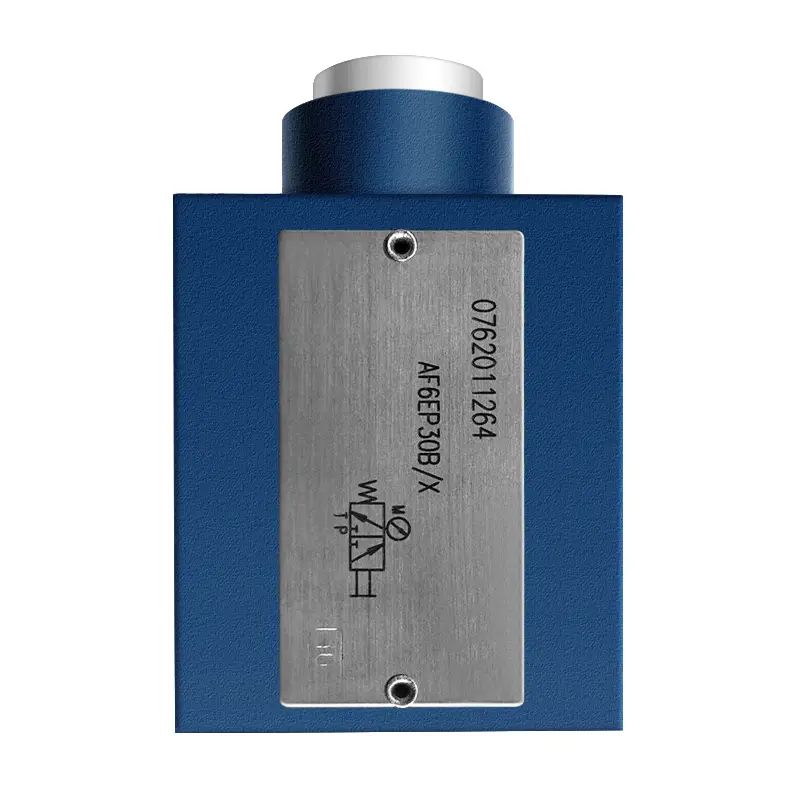

Sakelar Pengukur Tekanan Seri AF6E untuk Deteksi & Kontrol Tekanan Sistem Hidrolik
Fitur produk
Katup isolator pengukur tekanan tipe AF 6 adalah katup longitudinal 3 arah untuk pengoperasian manual. Katup ini berfungsi untuk memeriksa tekanan operasi yang berlaku dari waktu ke waktu.
Bagian fungsional
Pada posisi awal, aliran dari P ke pengukur tekanan melalui spul (2) terhambat dan pengukur tekanan terhubung dengan T. Ketika tombol (4) ditekan, spul (2) bergerak ke posisi aktif, sehingga aliran bebas dari P ke pengukur tekanan dan koneksi ke T terhambat. Dengan memutar tombol tekan (4), spul (2) dapat dikunci pada tempatnya melalui pengunci. Setelah beroperasi, spul (2) didorong kembali ke posisi awal oleh pegas tekanan (1) dan dengan demikian melepaskan pengukur tekanan. Pengukur tekanan dapat langsung dipasang ke dalam rumah katup atau dipasang secara terpisah.
Data teknis
| untuk aplikasi di luar parameter ini, silakan berkonsultasi dengan kami! | |||
Tekanan operasi maks. | hingga 31,5MPa | Pengukur tekanan menunjukkan rentang | Hingga 6,3, 10, 16, 25, 40 (rentang indikasi harus sekitar 30% di atas tekanan operasi maks.). |
