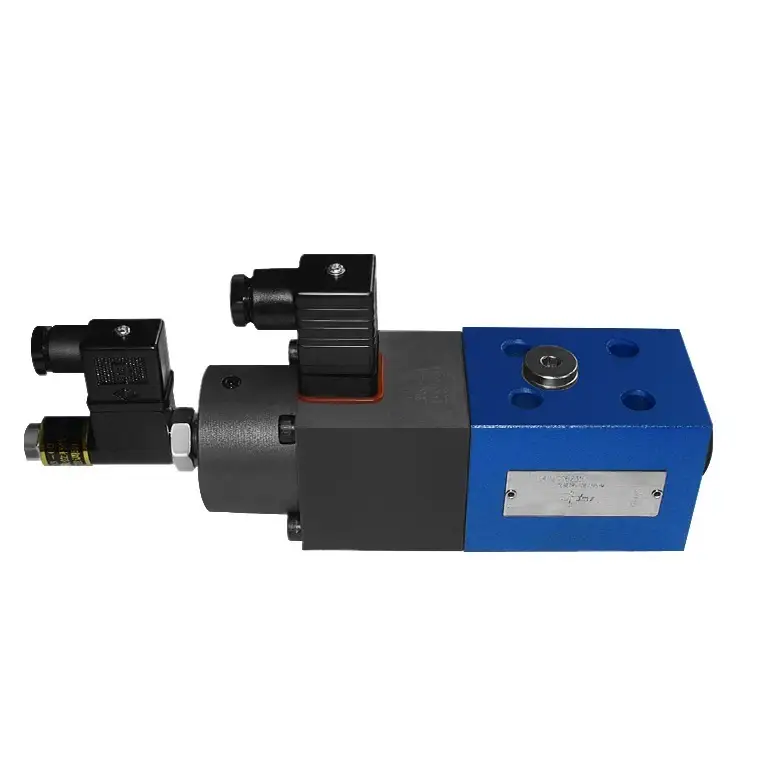

Αναλογική βαλβίδα εκτόνωσης πίεσης τύπου DBETR για Rexroth
- Καλή επαναληψιμότητα
- Ηλεκτρικός έλεγχος θέσης κλειστού βρόχου της προέντασης του ελατηρίου,
- Αναλογική ενεργοποίηση ηλεκτρομαγνητικής βαλβίδας με επαγωγικό μετατροπέα θέσης (ισορροπημένη πίεση)
- Βαλβίδα και ηλεκτρονικός έλεγχος από μία πηγή
Χαρακτηριστικά προϊόντος
◉ Χαμηλή υστέρηση
◉ Καλή επαναληψιμότητα
◉ Ηλεκτρικός έλεγχος θέσης κλειστού βρόχου της προέντασης του ελατηρίου,
◉ Αναλογική ενεργοποίηση ηλεκτρομαγνητικής βαλβίδας με επαγωγικό μετατροπέα θέσης (ισορροπημένη πίεση)
◉ Βαλβίδα και ηλεκτρονικός έλεγχος από μία πηγή
Λειτουργικό τμήμα
Αυτή η βαλβίδα ρυθμίζει την πίεση ανάλογα με την τιμή ηλεκτρικής εντολής.
Η βαλβίδα αποτελείται βασικά από ένα περίβλημα (1), ένα αναλογικό σωληνοειδές (2) με επαγωγικό μετατροπέα θέσης (3), έδρα βαλβίδας (4) και δισκίο βαλβίδας (5).
Η πίεση ρυθμίζεται ρυθμίζοντας το ποτενσιόμετρο τιμής εντολής (0 έως 9 V). Η ρύθμιση της τιμής εντολής προκαλεί τάνυση του ελατηρίου συμπίεσης μέσω των ηλεκτρονικών χειριστηρίων και του αναλογικού σωληνοειδούς (2). Η τάνυση του ελατηρίου συμπίεσης (6), δηλαδή η θέση της πλάκας ελατηρίου (7), καθορίζεται από τον επαγωγικό μετατροπέα θέσης (3). Οποιεσδήποτε αποκλίσεις από την τιμή εντολής διορθώνονται από τον έλεγχο θέσης κλειστού βρόχου.
Η χρήση αυτής της αρχής εξαλείφει την επίδραση της τριβής των ηλεκτρομαγνητικών σωληνοειδών.
◉ Πλεονεκτήματα:-Χαμηλή υστέρηση
◉ Καλή επαναληψιμότητα
Τεχνικά δεδομένα
(για εφαρμογές εκτός αυτών των παραμέτρων, συμβουλευτείτε μας!)
Υδραυλικά δεδομένα | ||||
Μέγιστη ρυθμιζόμενη πίεση | Στάδιο πίεσης 2,5 MPa | 2.5 | ||
Στάδιο πίεσης 8,0 MPa | 8 | |||
Στάδιο πίεσης 18,0 MPa | 18 | |||
Στάδιο πίεσης 31,5 MPa | 31.5 | |||
Ελάχιστη ρυθμιζόμενη πίεση | (βλ. σελ. 9, χαρακτηριστικές καμπύλες) | |||
Μέγιστη πίεση λειτουργίας (MPa) | θύρα T (με ρύθμιση πίεσης) | 0.2 | ||
θύρα T (χωρίς ρύθμιση πίεσης) | 10 | |||
λιμάνι Π | 31.5 | |||
Μέγιστη ροή | Στάδιο πίεσης 25 | 10 | ||
Στάδιο πίεσης 80 | 3 | |||
Στάδιο πίεσης 180 | 3 | |||
Στάδιο πίεσης 315 | 2 | |||
Βαθμός μόλυνσης | (μm) | < 20 (σύσταση 10) | ||
Υστέρηση | (%) | < 1 μέγιστης ρυθμιζόμενης πίεσης | ||
Επαναληψιμότητα | (%) | < 0,5 της μέγιστης ρυθμιζόμενης πίεσης | ||
Γραμμικότητα | (%) | 180; Στάδιο πίεσης από 3 έως 18 MPa | < 1,5 της μέγιστης ρυθμιζόμενης πίεσης | |
315; Στάδιο πίεσης από 6 έως 31,5MPa | ||||
Τυπική παραλλαγή | (%) | Βαλβίδα | ± 3 της μέγιστης ρυθμιζόμενης πίεσης | |
Ηλεκτρικός έλεγχος | < 0,5 | |||
Σταδιακή απόκριση | 0 έως 100% | (ms) | Χρόνος απόκρισης (Pmin-Pmax) | Χρόνος απόκρισης (Pmax-Pmin) |
Στάδιο πίεσης 2,5 και 18MPa | 0 έως 100 | 100 | 50 | |
Στάδιο πίεσης 31,5MPa | 0 έως 100 | 150 | 100 | |
Ρευστό υπό πίεση | Ορυκτέλαιο (για στεγανοποίηση NBR), φωσφορικός εστέρας (για στεγανοποίηση FPM) | |||
Εύρος ιξώδους | [mmPa] | 2,8 έως 380 | ||
Εύρος θερμοκρασίας ρευστού πίεσης | (°C) | -20 έως +70 | ||
Θέση εγκατάστασης | προαιρετικός | |||
Βάρος | (κιλά) | 4 | ||
Ηλεκτρικός | ||||
Σχετικός ενισχυτής | VT-5003S30 | |||
Τάση τροφοδοσίας | DC | |||
Αντίσταση κολ | Τιμή ψύξης στους 20 °C | 10 | ||
Μέγιστη τιμή θέρμανσης | 13.0 | |||
(Κατάσταση εργασίας) Καθήκον | Συνεχής | |||
Θερμοκρασία ρευστού υπό πίεση | (°C) | +50 | ||
Τάση ενισχυτή | μετακίνηση εντελώς | 24 ± 10% | ||
μετακίνηση τριών ηλεκτρικών πηγών | 24 έως 35 | |||
Μέγιστη κατανάλωση ενέργειας | (VA) | 50 | ||
Αντοχή στο κρύο στους 20 °C | (Ω) | 1 | 11 | 111 |
56 | 56 | 112 | ||
Επαγωγικότητα (μετατροπέας) | [mH] | 8 έως 8 | ||
Συχνότητα ταλαντωτή (μετατροπέας) | [KHz] | 2.5 | ||
Προστασία κατά DIN 40 050 | IP65 | |||
Χαρακτηριστικές καμπύλες
(μετρήθηκε σε ν=36 × 10⁻⁶ m²/st=50°C)
