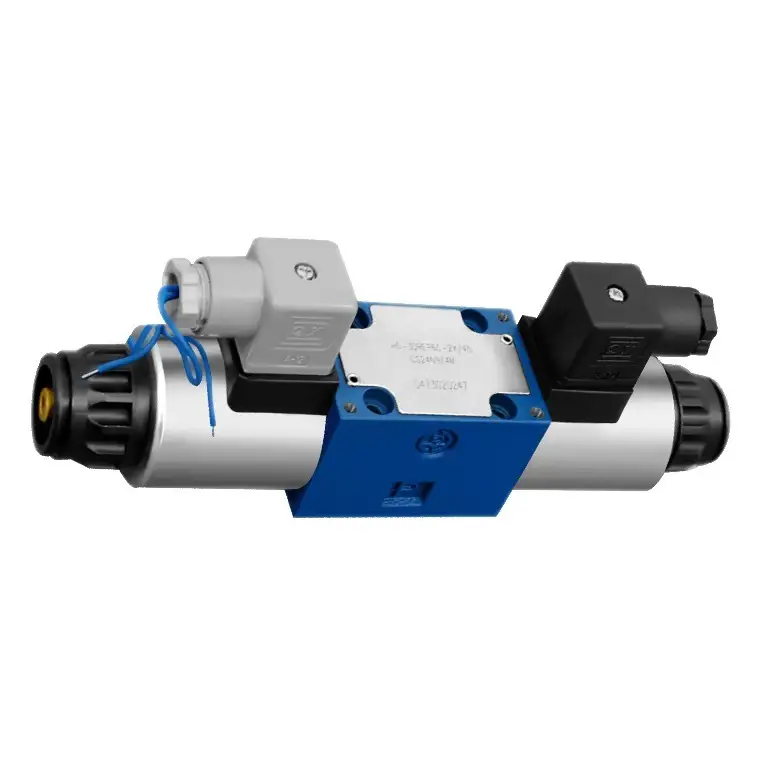

Σειρά 3DREP6 Τριοδικές αναλογικές βαλβίδες μείωσης πίεσης άμεσης λειτουργίας DC24V
- Ενεργοποιείται μέσω αναλογικών ηλεκτρομαγνητικών βαλβίδων με κεντρικό σπείρωμα και αφαιρούμενο πηνίο
- Καρούλι ελέγχου με κέντρο ελατηρίου
Χαρακτηριστικά προϊόντος
◉ Άμεσα ελεγχόμενες αναλογικές βαλβίδες για τον έλεγχο της πίεσης και της κατεύθυνσης μιας ροής
◉ Ενεργοποιείται μέσω αναλογικών ηλεκτρομαγνητικών βαλβίδων με κεντρικό σπείρωμα και αφαιρούμενο πηνίο
◉ Καρούλι ελέγχου με κέντρο ελατηρίου
Λειτουργικό τμήμα
Η τριοδική βαλβίδα μείωσης πίεσης τύπου 3DREP 6.. ενεργοποιείται απευθείας από αναλογικά ηλεκτρομαγνητικά πηνία. Μετατρέπουν ένα ηλεκτρικό σήμα εισόδου σε αναλογικό σήμα εξόδου πίεσης.
Τα αναλογικά σωληνοειδή είναι ελεγχόμενα σωληνοειδή συνεχούς ρεύματος με υγρή ακίδα, με κεντρικό σπείρωμα και αφαιρούμενο πηνίο. Τα σωληνοειδή ελέγχονται προαιρετικά μέσω εξωτερικών ηλεκτρονικών ελέγχου.
◉ Σχεδιασμός:
Η βαλβίδα αποτελείται κυρίως από.
- Περίβλημα (3) με επιφάνεια στήριξης.
- Μπομπίνα ελέγχου (5) και (6) και (4)
- Ηλεκτρομαγνητικές βαλβίδες (1 και 2) με σπείρωμα ελέγχου
◉ Λειτουργία:
Με τα ηλεκτρομαγνητικά πηνία (1 και 2) απενεργοποιημένα, το καρούλι ελέγχου (5) συγκρατείται στην κεντρική του θέση από ελατήρια συμπίεσης.
Το καρούλι ελέγχου (2) ενεργοποιείται απευθείας όταν ενεργοποιηθεί ένα από τα σωληνοειδή
Π.χ. ενεργοποιώντας το σωληνοειδές "a" (1)
→ Το καρούλι μέτρησης πίεσης (5) και το καρούλι ελέγχου (4) κινούνται προς τα δεξιά ανάλογα με το ηλεκτρικό σήμα εισόδου
→ Η σύνδεση από το P στο B και από το A στο T γίνεται μέσω διατομών από στόμιο με χαρακτηριστικά προοδευτικής ροής
- Απενεργοποίηση του ηλεκτρομαγνητικού πηνίου (1)
→ Το καρούλι ελέγχου (4) επιστρέφει στην κεντρική του θέση από τα ελατήρια συμπίεσης. Στη μεσαία θέση οι συνδέσεις A και B έως T είναι ανοιχτές, επομένως, το ρεύμα πίεσης μπορεί να ρέει ελεύθερα προς τη δεξαμενή. Μια προαιρετική χειροκίνητη παράκαμψη καθιστά δυνατή την κίνηση του καρουλιού ελέγχου (4) χωρίς να ενεργοποιηθεί η ηλεκτρομαγνητική βαλβίδα.
◉ Προσοχή!
Η ακούσια χρήση της χειροκίνητης παράκαμψης μπορεί να προκαλέσει ανεξέλεγκτη κίνηση του μηχανήματος!
Τεχνικά δεδομένα
| Υδραυλικός | |||
Πίεση λειτουργίας (MPa) | Λιμάνι Π | 10,5 εάν περισσεύουν 10,5 mm, επανατοποθετήστε τη βαλβίδα τύπου ZDR6DP1 - 350/… στη θύρα καρουλιού | |
Λιμάνι Τ | 3 | ||
Μέγιστη ροή (L/min) | 15 (△p=5MPa) | ||
Βαθμός μόλυνσης (μm) | Σύσταση φίλτρου με ελάχιστο ποσοστό συγκράτησης βx = 75 | ||
Υστέρηση (%) | ＜ 3 | ||
Ακρίβεια επαναληψιμότητας (%) | ＜ 1 | ||
Ευαισθησία επαναληψιμότητας (%) | ＜ 1 | ||
Διάστημα αντιστροφής (%) | ＜ 1 | ||
Ρευστό υπό πίεση | Ορυκτέλαιο (για σφράγιση NBR) Φωσφορικό άλας (για σφράγιση PPM) | ||
Εύρος ιξώδους (mm²S) | 1,8 έως 380 | ||
Εύρος θερμοκρασίας ρευστού πίεσης (°C) | -20 έως +70 | ||
Εγκατάσταση | προαιρετικά, κατά προτίμηση οριζόντια | ||
Βάρος (kg) | Τύπος C 2.6; Τύπος A/B 1.5 | ||
| Ηλεκτρικό, Σωληνοειδές | ||
Τύπος τάσης | DC24V | |
Ονομαστικό ρεύμα ανά ηλεκτρομαγνητική βαλβίδα (A) | 0.8 | |
Μέγιστο ρεύμα ανά ηλεκτρομαγνητική βαλβίδα (A) | ＜ 0.02 | |
Αντίσταση πηνίου ηλεκτρομαγνητικής βαλβίδας (Ω) | Τιμή ψύξης στους 20°C | 19.5 |
Μέγιστη τιμή θέρμανσης | 28.8 | |
Κατάσταση λειτουργίας | συνεχής | |
Θερμοκρασία κατάστασης (°C) | --- +50 | |
Θερμοκρασία πηνίου (°C) | --- +150 | |
Προστασία κατά DIN 40 050 | IP 65 | |
Ηλεκτρικές συνδέσεις 3DREP | με βύσμα εξαρτήματος σύμφωνα με το DIN 43 650 - βύσμα - σύνδεσμος τύπου DIN 43 650 - AgNi(1.5) | |
Ηλεκτρικές συνδέσεις 3DREPE | με βύσμα εξαρτήματος σύμφωνα με το DIN 43 650 - βύσμα - σύνδεσμος τύπου DIN 43 650 - AgNi(1.5) | |
Χαρακτηριστικές καμπύλες
