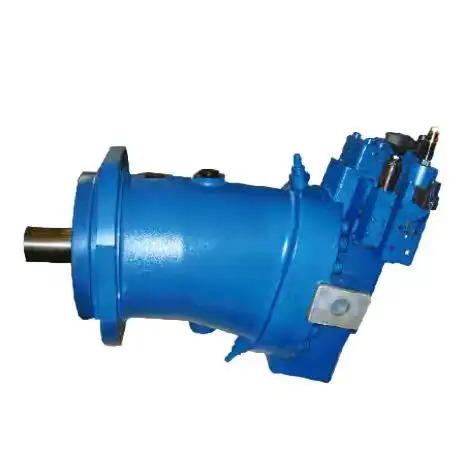

مضخة مكبس هيدروليكية متغيرة الإزاحة A7V170EP لـ Rexroth

البيانات الفنية

سرعة العمل 1500 دورة في الدقيقة

ضغط العمل المقدر 25 ميجا باسكال

أقصى ضغط عمل 28 ميجا باسكال

نطاق اللزوجة العاملة للزيت

من أجل الحصول على أفضل كفاءة وعمر خدمة، نوصي باستخدام اللزوجة العاملة في النطاق التالي

ضمن الاختيار (تحت درجة حرارة العمل):

V=16--36 مم²/ثانية

لمعرفة درجة حرارة خزان الوقود في الدائرة المفتوحة.

حد اللزوجة

حدود اللزوجة هي كما يلي:

Vmin=10mm²/S، لدرجة حرارة تسرب الزيت القصوى المسموح بها على المدى القصير t=90 درجة مئوية

Vmin=1000mm²/S، للبدء البارد على المدى القصير

يرجى ملاحظة أنه حتى في المناطق المحلية (مثل أجزاء المحمل)، لا يمكن تجاوز الحد الأقصى لدرجة الحرارة.

ملحوظة:

درجة حرارة الزيت المتسرب (زيت تصريف العلبة) تكون دائما مرتفعة بسبب الضغط وسرعة دوران المحرك

عند درجة حرارة الحلقة. مع ذلك، لا يمكن أن تتجاوز درجة الحرارة في جميع أنحاء دائرة الزيت 90 درجة مئوية.

إذا لم يكن من الممكن تلبية الشروط المذكورة أعلاه بسبب معلمات التشغيل المتطرفة أو درجة الحرارة المحيطة المرتفعة للغاية

يرجى الاتصال بنا.

تعليمات اختيار زيت الهيدروليك

من أجل اختيار زيت الهيدروليك بشكل صحيح، من الضروري معرفة درجة الحرارة في خزان الزيت بالنسبة لدرجة الحرارة المحيطة

درجة حرارة التشغيل (الدائرة المفتوحة).

يجب أن يجعل اختيار الزيت الهيدروليكي اللزوجة العاملة للزيت الهيدروليكي ضمن نطاق درجة حرارة العمل في حدود 0

النطاق الأمثل (Vopt) (انظر الجزء المظلل من مخطط اختيار الزيت الهيدروليكي) لكل

بالنسبة لحالة معينة، نوصي باختيار اللزوجة الأعلى ضمن النطاق المسموح به

درجة.

على سبيل المثال، عندما تكون درجة الحرارة المحيطة x ℃ ودرجة حرارة التشغيل في الحلقة 60 ℃،

أفضل الممارسات

المحيط (Vopt) في هذه الحالة، فإنه يتوافق مع

بالنسبة لدرجة اللزوجة VG46 أو VG68، يجب اختيار VG68.

ترشيح الزيت

كلما كان الزيت المصفى أنظف، كلما كان مستوى نظافة الزيت أفضل

كلما زادت مدة خدمة الأجزاء.

من أجل ضمان أداء عنصر المكبس المحوري، فإن الحد الأدنى لمستوى النظافة هو:

NSA 1638، الصف التاسع

ISO / DIS 4406 الدرجة 18 / 15

نطاق درجة الحرارة (انظر مخطط الاختيار)

tmin=-25 درجة مئوية

أقصى درجة حرارة = +80 درجة مئوية
