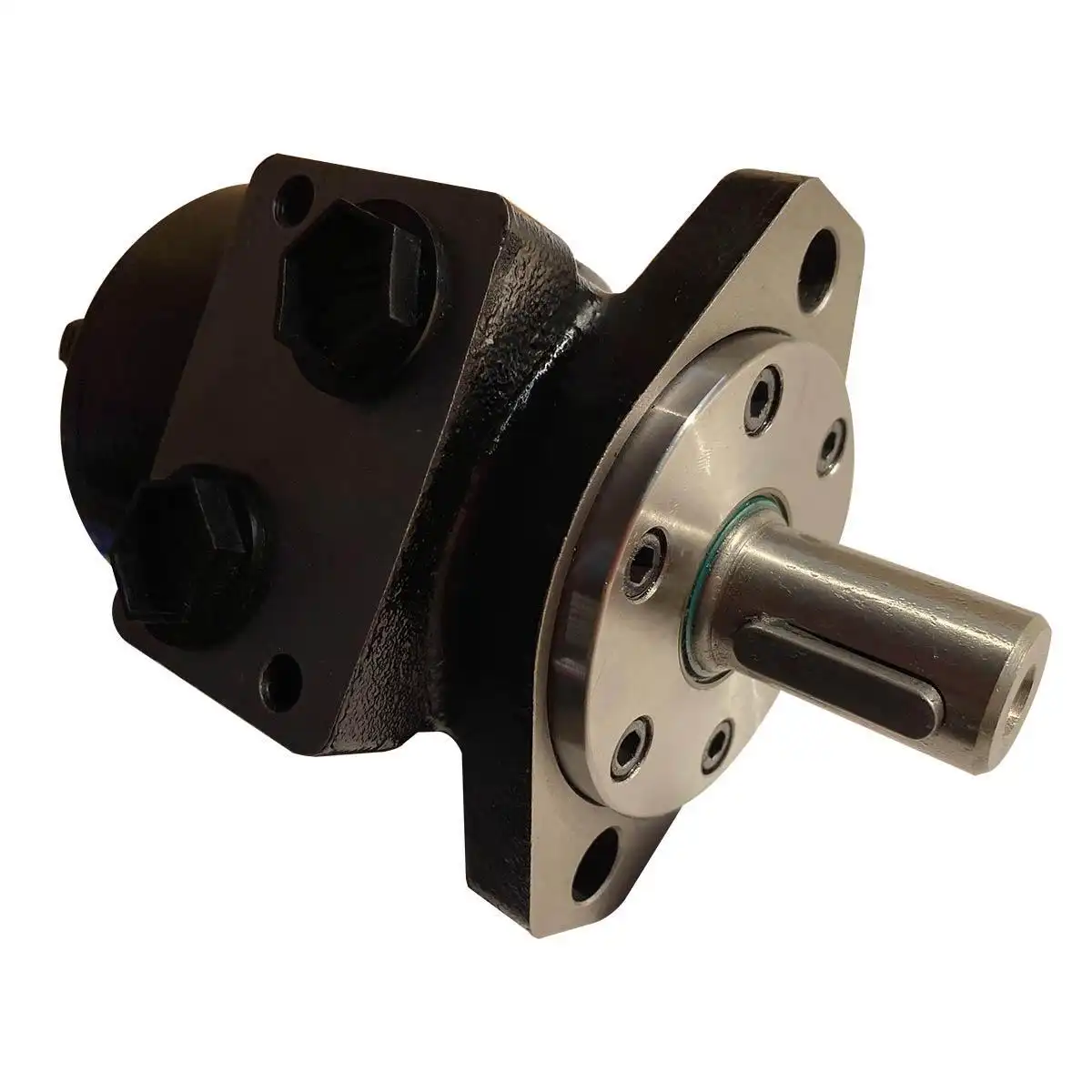

برای موتور هیدرولیک دانفوس سری OK جزئیات
موتورهای سری OK از نوع کم‌حجم و اقتصادی هستند که با توزیع جریان شفت طراحی شده‌اند و با طراحی مجموعه دنده‌های Gerotor سازگار بوده و حجم کم، قدرت بالا و وزن کمی را ارائه می‌دهند.
اطلاعات سفارش
شماره محصول | جابجایی (CCM) | فلنج نصب (میلی متر) | شفت (میلی متر) | اندازه پورت | بندر تخلیه | رزوه انتهای شفت | سوراخ‌های نصب | شکل پورت نفت | عرض کلید موازی (MM ) |
OK | 50/80/100/125/160/200/250/300/400 | 82.5 | 25 | G1/2 | G1/4 | M8 | ۲ | س | ۸ |
ویژگی‌های مشخصه
1. یاتاقان سوزنی دوتایی می‌تواند نیروی شعاعی بالاتری را تحمل کند، با تمرکز بیشتر که می‌تواند به روان شدن حرکت در شرایط سرعت بالا کمک کند.
2. مهر و موم روغن با کیفیت بالا منجر به عمر طولانی تر می شود.
3. آب‌بندی شفت می‌تواند فشار بالای برگشت را تحمل کند و موتور را می‌توان به صورت موازی یا سری استفاده کرد.
4. طراحی ویژه در درایور-لینکر و افزایش طول عمر عملیاتی؛
5. طراحی ویژه برای سیستم توزیع می‌تواند نیاز به صدای کم واحد را برآورده کند.
۶. ادغام کارایی و اقتصاد با محیط زیست دوستانه؛
7. حجم کم و نصب آسان؛
مشخصات اصلی
TYPE | OK 50 | OK 80 | OK 100 | OK 125 | OK 160 | OK 200 | OK 250 | OK 300 | OK 400 | |
جابجایی (میلی لیتر/r) | 51.5 | 80.30 | 99.8 | 125.5 | 159.6 | 199.80 | 250.10 | 315.70 | 397 | |
جریان (LPM) | پیوسته | 40 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
پیکو پیک | 50 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
سرعت (RPM) | پیوسته | 775 | 750 | 600 | 475 | 375 | 300 | 240 | 190 | 150 |
متناوب | 970 | 940 | 750 | 600 | 470 | 375 | 300 | 240 | 185 | |
خروجی (KW) | پیوسته | ۹ | 10.4 | 10.8 | 10.8 | 10.4 | 8.8 | 8.1 | 7.4 | 6.2 |
متناوب | 10.4 | 12.6 | 12.8 | 12.5 | 11.5 | 10.2 | 9.4 | 7.8 | 7.1 | |
فشار (MPA) | پیوسته | 140 | 140 | 140 | 140 | 140 | 125 | 110 | 90 | 75 |
متناوب | 175 | 175 | 175 | 175 | 175 | 155 | 140 | 125 | 90 | |
پیکو پیک | 225 | 225 | 225 | 225 | 225 | 225 | 200 | 150 | 120 | |
گشتاور (تعداد نفرات. متر مربع) | پیوسته | 10 | 15.7 | 19.8 | 25 | 32 | 34 | 40 | 40 | 40 |
متناوب | 13 | 19.5 | 24 | 30 | 39 | 42 | 47 | 50 | 50 | |
پیکو پیک | 17 | 27 | 32 | 37 | 46 | 56 | 64 | 65 | 65 | |
عملکرد متناوب: مقادیر مجاز ممکن است حداکثر 10٪ از هر دقیقه رخ دهند. | ||||||||||
جدول مرجع متقابل موتورهای مداری قابل تعویض
CJ | DANFOSS | M+S | EATON | ROSS | WHITE | PARKER | SAM | BOSCH |
HYDRAULIC | HYDRAULIC | CHAR LYNN | TRW | CROSS | BREVINI | RECROTH | ||
BMM | OMM | ام ام ال اچ کی | J SERIES | BGM | MGX | |||
BM1/BMP | OMP DH | نماینده مجلس اچ پی | H SERIES | MF MG | WP RS | TC TE TB | BG | MGP GXP |
BM2/BMR | OMR DS OMEW | MR HR MLHRW,RW | S,T SERIES W SERIES | MB | WR RE | TF | BR | MGR GMR |
BM4/BMH | OMH | MH MLHH HW HWF | ME | RE | TG | |||
BM5/BMS | OMS | MS MSY MLHS | 2000 SERIES | ME | RE | TG | HPR | MGS GMS |
BM6/BMT | OMT TMT | MT MLHT MTM | 6000 SERIES | MJ | HT | MGT,GMT | ||
BMV | OMV | MV MLHV | 10000 SERIES | MGV GMV |
راهنمای استفاده
موتورهای سری 1.OMR به عنوان موتورهای کم سرعت، گشتاور بالا و وزن کم طراحی شده‌اند.
۲. اندازه‌گیری همزمان حداکثر، سرعت و حداکثر فشار توصیه نمی‌شود.
۳. می‌تواند به صورت موازی یا سری استفاده شود. در صورت فشار برگشتی بیش از ۵ مگاپاسکال، خط تخلیه مورد نیاز است.
۴. وضعیت عملیاتی بهینه باید در ۱/۳ تا ۲/۳ وضعیت عملیاتی مداوم باشد.
۵. مطمئن شوید که موتور قبل از کار کردن همیشه پر از روغن است.
6. حداکثر دمای عملیاتی: 80 درجه سانتیگراد.
۷. سیال پیشنهادی: روغن هیدرولیک از نوع ضد سایش. ویسکوزیته توصیه شده ۳۷-۷۳ سانتی‌متر مکعب. فیلتراسیون: ISO19/16.
یادداشت‌ها:
محصولاتی که از ما خریداری می‌کنید دارای ۱۲ ماه گارانتی کیفیت هستند، در طول دوره گارانتی، محصولات را به صورت رایگان تعویض می‌کنیم یا پول شما را به طور کامل بازپرداخت خواهیم کرد.
فناوری تولید پیشرفته است که مطابق با استانداردهای صنعت است.
