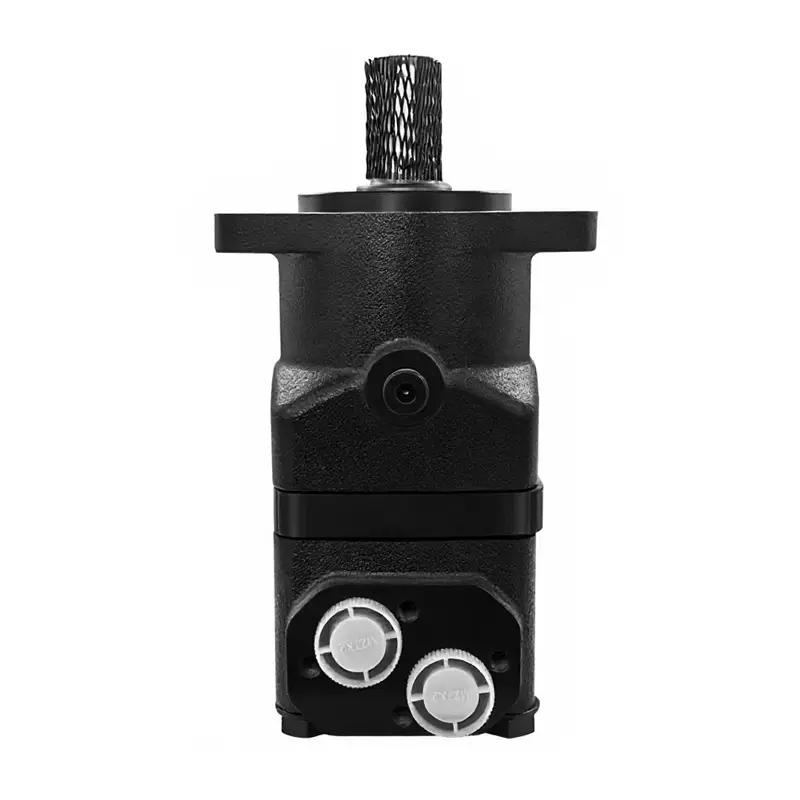

موتور پیستونی هیدرولیک سری BMTZ
موتور سری BMTZ با طراحی پیشرفته مجموعه دنده Geroler با جریان توزیع دیسک و فشار بالا سازگار است. این واحد را میتوان با توجه به نیاز برنامهها، در حالت چند منظوره عملیاتی، به صورت جداگانه ارائه داد.
ویژگیهای محصول
◉ دستگاههای پیشرفته تولید برای مجموعه دندههای گرولر، که از فشار راهاندازی پایین استفاده میکنند، عملکرد روان و قابل اعتماد و راندمان بالایی را ارائه میدهند.
◉ شفت خروجی با یاتاقانهای غلتکی مخروطی تطبیق داده میشود که امکان تحمل نیروهای محوری و شعاعی بالا را فراهم میکند. میتواند ظرفیتهای فشار و گشتاور بالا را در طیف وسیعی از کاربردها ارائه دهد.
◉ طراحی پیشرفته در توزیع جریان دیسکی، که میتواند به طور خودکار در عملکرد با راندمان حجمی بالا و عمر طولانی جبران کند، عملکرد روان و قابل اعتمادی را فراهم میکند.
ویژگیهای اصلی
۱. جفت استاتور یکپارچه، فناوری پیشرفته سنگزنی شکلدهی صنعت را به کار میگیرد تا از کوچک بودن، راندمان بالا، قدرت بالا و طول عمر بالای کل دستگاه اطمینان حاصل شود.
2. حلقه آب بندی شفت دارای فشار بالا است و می تواند به صورت سری و موازی استفاده شود.
۳. طراحی ساختار پیشرفته و چگالی توان بالا.
مشخصات
نوع | بی ام تی زد ۱۶۰ | بی ام تی زد ۲۰۰ | بی ام تی زد ۲۳۰ | بی ام تی زد ۲۵۰ | بیامتیزی ۳۱۵ | بی ام تی زد ۴۰۰ | بی ام تی زد ۵۰۰ | بیامتیزی ۶۳۰ | بیامتیزی ۸۰۰ | |
جابجایی هندسی (سانتیمتر مربع بر دور موتور) | 161.1 | 201.4 | 232.5 | 251.8 | 326.3 | 410.9 | 523.6 | 629.1 | 801.8 | |
حداکثر سرعت (دور در دقیقه) | ادامه | 625 | 625 | 536 | 500 | 380 | 305 | 240 | 196 | 154 |
بین المللی | 780 | 750 | 643 | 600 | 460 | 365 | 285 | 233 | 185 | |
حداکثر گشتاور (نیوتن متر) | ادامه | 470 | 590 | 670 | 730 | 950 | 1080 | 1220 | 1318 | 1464 |
بین المللی | 560 | 710 | 821 | 880 | 1140 | 1260 | 1370 | 1498 | 1520 | |
اوج | 669 | 838 | 958 | 1036 | 1346.3 | 1450.3 | 1643.8 | 1618.8 | 1665 | |
حداکثر توان خروجی (کیلووات) | ادامه | 27.7 | 34.9 | 34.7 | 34.5 | 34.9 | 31.2 | 28.8 | 25.3 | 22.2 |
بین المللی | 32 | 40 | 40 | 40 | 40 | 35 | 35 | 27.5 | 26.8 | |
حداکثر افت فشار (مگاپاسکال) | ادامه | 20 | 20 | 20 | 20 | 20 | 18 | 16 | 14 | 12.5 |
بین المللی | 24 | 24 | 24 | 24 | 24 | 21 | 18 | 16 | 13 | |
اوج | 28 | 28 | 28 | 28 | 28 | 24 | 21 | 19 | 16 | |
حداکثر جریان (لیتر در دقیقه) | ادامه | 100 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
بین المللی | 125 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
حداکثر فشار ورودی (مگاپاسکال) | ادامه | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 |
بین المللی | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
اوج | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
وزن (کیلوگرم) | 19.5 | 20 | 20.4 | 20.5 | 21 | 22 | 23 | 24 | 25 | |
مدل | ل | L1 | L2 | مدل | ل | L1 | L2 |
بیامتیزی۲۳۰ | 226 | 12 | 174.5 | BMTZ500 | 249 | 35 | 197.5 |
BMTZ250 | 228 | 14 | 176.5 | BMTZ630 | 261 | 47 | 209.5 |
BMTZ315 | 234 | 20 | 182.5 | BMTZ800 | 272 | 58 | 220.5 |
BMTZ400 | 241 | 27 | 189.5 |
توجه:
۱. ضخامت استاتور و روتور برابر با ابعاد L1+7 (جابجایی ۲۳۰، ۲۵۰-۸۰۰) است.
۲. مدلهای قدیمی را جایگزین کنید: سری BM50، BMT50
نصب | محتوا | کد | کد (اولویت) | ||||
د (عمق) | متر (عمق) | S (عمق) | S1 (عمق) | M4 (عمق) | G3 (عمق) | ||
P(A,B) | G3/4 | M27*2(18) | 1-1/16-12UN(18) | 1-1/16-12UN(18) | M27*2(18) | G3/4(18) | |
تی | G1/4 | M14*1.5(12) | 9/16-18UNF(12) | 7/16-20UNF(12) | M10*1(12) | M10*1(12) | |
سی | 4-M10(10) | 4-M10(10) | -- | -- | -- | -- | |
