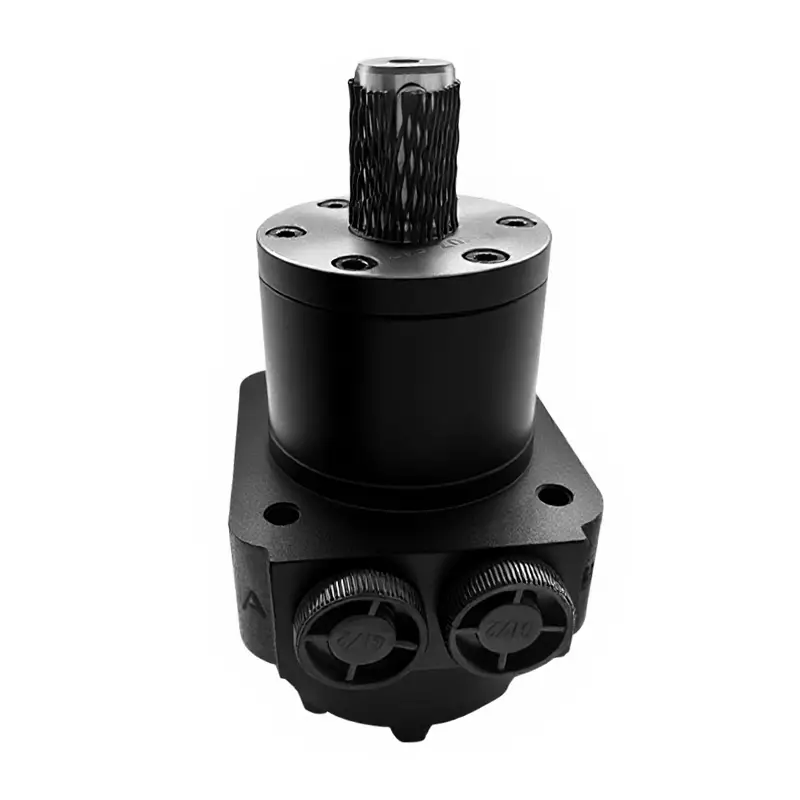

Υδραυλικός κινητήρας τροχού BMPW
Το σετ γραναζιών BMPH Gerotor, οι κινητήρες διανομής ροής άξονα και οι υδραυλικοί κινητήρες είναι συμπαγείς, υψηλής απόδοσης, χαμηλής ταχύτητας-υψηλής ροπής που μπορούν να χρησιμοποιηθούν σε παράλληλα ή σειριακά συστήματα.
Χαρακτηριστικά προϊόντος
◉ Προηγμένες συσκευές κατασκευής για το σετ γραναζιών Gerotor, οι οποίες παρέχουν μικρό όγκο, υψηλή απόδοση και μεγάλη διάρκεια ζωής.
◉ Η στεγανοποίηση άξονα μπορεί να αντέξει υψηλή πίεση κινητήρα, η οποία μπορεί να χρησιμοποιηθεί παράλληλα ή σε σειρά.
◉ Προηγμένος σχεδιασμός κατασκευής, υψηλή ισχύς και χαμηλό βάρος.
Σχέδιο προϊόντος
Προδιαγραφές
Τεχνικά δεδομένα για BMP με οδοντωτό άξονα 25 και 1 ίντσας και 1 ίντσας και κωνικό άξονα 28,56:
Τύπος | BMPW | BMPW | BMPW | BMPW | BMPW | BMPW | BMPW | BMPW | BMPW | BMPW | BMPW | |
Γεωμετρική μετατόπιση (cm3/αναθ.) | 36 | 51.7 | 77.7 | 96.2 | 120.2 | 157.2 | 194.5 | 240.3 | 314.5 | 389.5 | 486.5 | |
Μέγιστη ταχύτητα (σ.α.λ.) | συνέχεια | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
εσωτερικός | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 | |
Μέγιστη ροπή (N·m) | συνέχεια | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 380 | 375 | 360 | 385 |
εσωτερικός | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 460 | 555 | 525 | 560 | |
κορυφή | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 550 | 650 | 680 | 680 | |
Μέγιστη ισχύς (kW) | συνέχεια | 8.0 | 10.0 | 10.0 | 11.0 | 10.0 | 10.0 | 10.0 | 8.5 | 7.0 | 6.0 | 5.0 |
εσωτερικός | 11.5 | 12.0 | 12.0 | 13.0 | 12.0 | 12.0 | 12.0 | 10.5 | 8.5 | 7.0 | 6.0 | |
Μέγιστη πτώση πίεσης (MPa) | συνέχεια | 12.5 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 9 | 7 | 6 |
εσωτερικός | 16.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 14 | 14 | 10.5 | 9 | |
κορυφή | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 18 | 16 | 14 | 12 | |
Μέγιστη ροή (L/min) | συνέχεια | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
εσωτερικός | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
Βάρος (kg) | 5.6 | 5.6 | 5.7 | 5.9 | 6.0 | 6.2 | 6.4 | 7 | 6.9 | 7.4 | 8.0 | |
Διαστάσεις Bmpw και δεδομένα τοποθέτησης
Βάση | Κώδικας | G (βάθος) | S (βάθος) | M (βάθος) |
P(A,B) | G1/2(15) | 7/8-14 Ο-δακτύλιος(17) | M22*1.5(15) | |
Τ | G1/4(12) | 16/7-2020UNF (12) | M14*1.5(12) | |
ντο | 4*M10(20) | 4*3/8-16UNC(20) | 4*M10(20) | |
