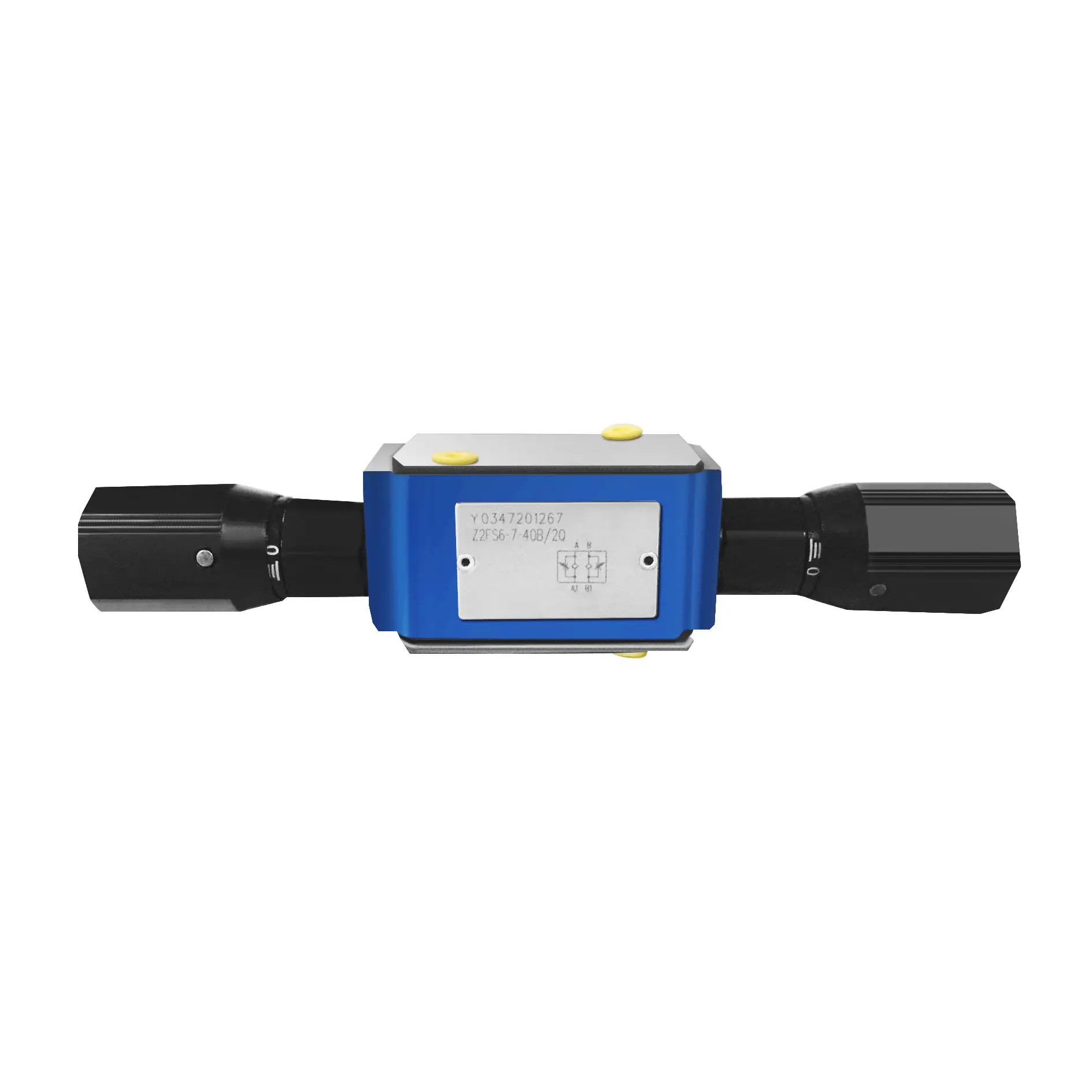

Supapă de sens invers cu dublă clapetă de accelerație seria Z2FS, supapă hidraulică de debit pentru Rexroth
- Designul plăcii sandwich
- Model de orificii conform DIN 24 340, din A, ISO 4401 și CETOP-RP 121H
- Limitarea debitului principal sau pilot cu două orificii de serviciu
- Control la intrare sau ieșire.
Caracteristicile produsului
◉ Designul plăcii sandwich
◉ Model de orificii conform DIN 24 340, din A, ISO 4401 și CETOP-RP 121H
◉ Limitarea debitului principal sau pilot cu două orificii de serviciu
◉ Control la intrare sau ieșire.
Secțiune funcțională
Robineții tip Z 2 FS sunt robineți cu dublă clapetă de admisie/sens, cu design tip placă sandwich. Sunt utilizați pentru a limita debitul de ulei principal sau pilot la unul sau două orificii de service. Două robineți cu clapetă de admisie/sens, dispuși simetric, limitează debitul (prin intermediul unor bobine de admisie reglabile) într-o direcție și permit returul liber în cealaltă direcție.
◉ Limitarea debitului principal: Supapa dublă de control/reținere este montată între supapa direcțională și placa de bază pentru a modifica viteza unui actuator (limitarea debitului principal).
◉ Limitarea debitului pilot: În cazul valvelor direcționale acționate de pilot, valva dublă de accelerație/reținere poate fi utilizată ca reglare a duzei de blocare a robinetului pilot (limitarea debitului pilot). În acest caz, aceasta este montată între valva principală și valva pilot.
Date tehnice
(pentru aplicații în afara acestor parametri, vă rugăm să ne consultați!)
Dimensiune | 6 | 16 | 22 |
Debit maxim (l/min) | 80 | 250 | 350 |
Presiune maximă de lucru (MPa) | 31.5 | 35 | |
Fluid sub presiune | Ulei mineral (pentru etanșări NBR) sau ester fosfat (pentru etanșări FKM) | ||
Interval de vâscozitate (mm²/s) | 10 până la 800 | ||
Interval de temperatură a fluidului (°C) | -30 până la +80 | ||
Observa | ||
Fluidul trebuie filtrat. Finețea minimă a filtrului este de 20 μm. | ||
Rezervorul trebuie să fie etanș, iar la intrarea în aer trebuie instalat un filtru de aer. | ||
Produse fără subplacă la ieșirea din fabrică, dacă este nevoie de ele, vă rugăm să comandați special. | ||
Șuruburile de fixare a supapei trebuie să fie de nivel înalt de intensitate (clasa 10.9). Vă rugăm să le selectați și să le utilizați conform parametrilor enumerați în cartea de mostre. | ||
Rugozitatea suprafeței legate de valvă este necesară la Ra 0,8 μm. | ||
Finisajul suprafeței piesei de îmbinare este necesar cu 0,01/100 mm. |
