DCV20 - DCV200 Válvula Hidráulica Seccional Válvula de Controle Direcional

Detalhes do produto

Código de pedido:

① Fluxo: 20, 40, 45, 60, 100, 140, 200
② Número de bobinas: 1-12
③ Tipo de seção de entrada: veja a tabela (1)
④ Pressão de ajuste da válvula de alívio: 100- -315 bar
⑤ Tamanho da porta de entrada: consulte a tabela (2)
⑥ Tipo de carretel: ver tabela (3)
⑦ Disposição lateral da alça: veja a tabela (4)
⑧ Disposição lateral da tampa do carretel: consulte a tabela (5)
⑨ Disposição da seção de trabalho: ver tabela (6)
⑩ 10 Tamanho da porta de trabalho: consulte a tabela (2)
⑪ Tipo de seção de saída: ver tabela (7)
⑫ Tamanho da porta de saída: veja a tabela (2)

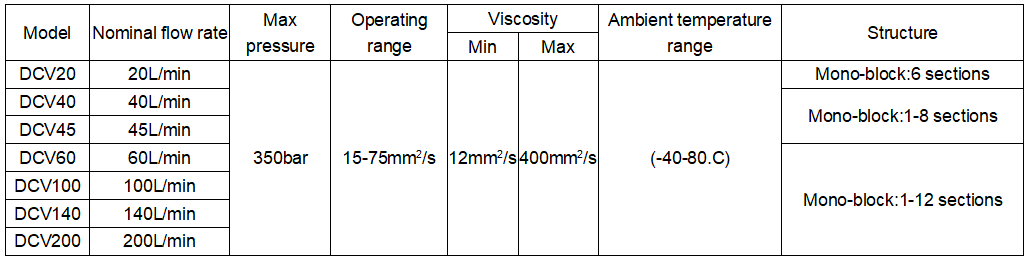

Descrição do produto

A válvula de controle direcional DCV é projetada para sistemas hidráulicos de alta pressão, como máquinas de perfuração, saneamento, etc.
Válvula auxiliar: válvula de sobrecarga, válvula anticavitação, válvula combinada, etc. (não para DCV40-45)
Tipo de controle: manual, joystick, cabo, pneumático, solenoide, eletropneumático, eletro-hidráulico, etc.
Estrutura: monobloco, seccional.
Porta de transporte como fonte hidráulica para outras peças.

Código de pedido

1. ① Fluxo: 20, 40, 45, 60, 100, 140, 200
   ② Número de bobinas: 1-12
   ③ Tipo de seção de entrada: veja a tabela (1)
   ④ Pressão de ajuste da válvula de alívio: 100- -315 bar
   ⑤ Tamanho da porta de entrada: consulte a tabela (2)
   ⑥ Tipo de carretel: ver tabela (3)
   ⑦ Disposição lateral da alça: veja a tabela (4)
   ⑧ Disposição lateral da tampa do carretel: consulte a tabela (5)
   ⑨ Disposição da seção de trabalho: ver tabela (6)
   ⑩ 10 Tamanho da porta de trabalho: consulte a tabela (2)
   ⑪ Tipo de seção de saída: ver tabela (7)
   ⑫ Tamanho da porta de saída: veja a tabela (2)
2.

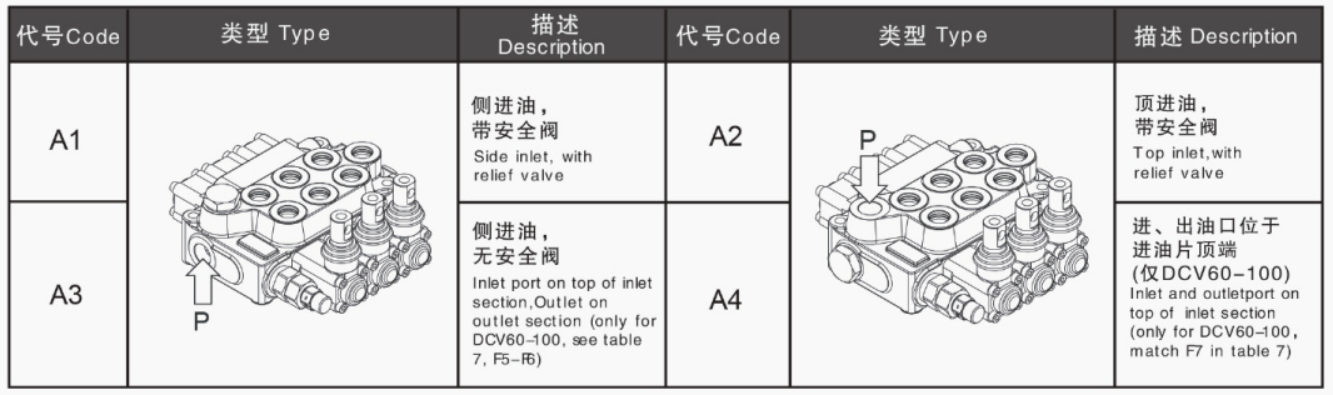

3. Tabela 1
5.

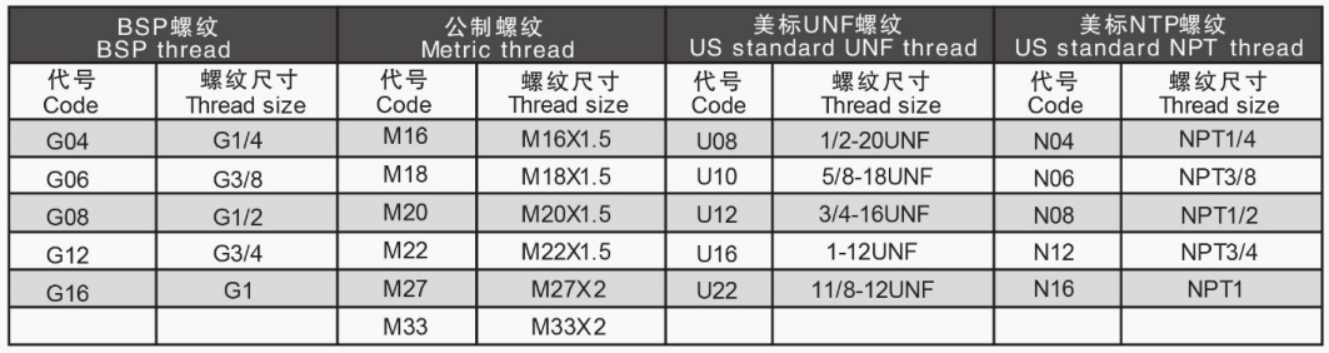

6. Tabela 2
8.


Tabela 3

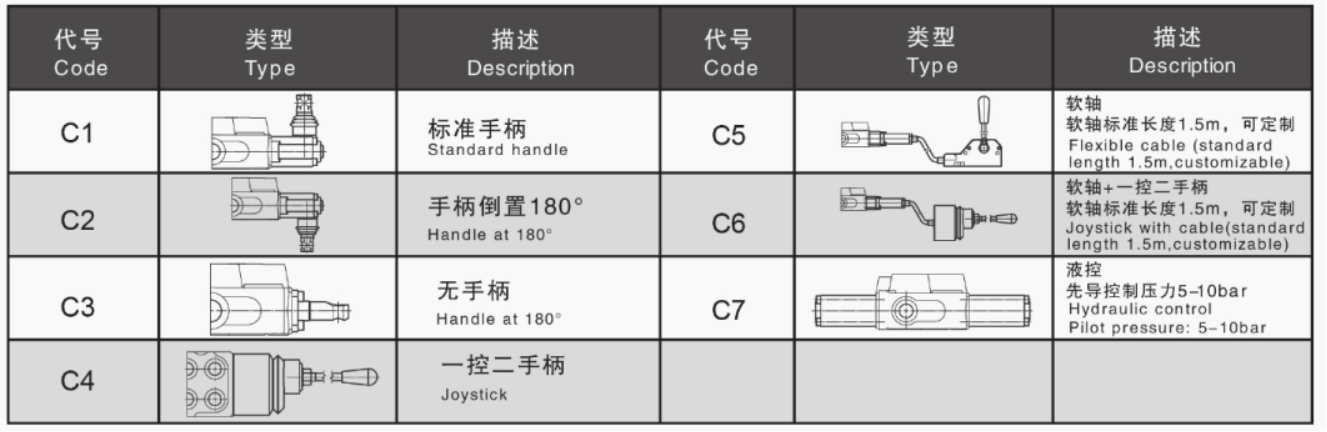

Tabela 4

Tabela 5

Tabela 6

Tabela 7
