DCV20 - DCV200 Vanne hydraulique Vanne de commande directionnelle sectionnelle

Détails du produit

Code de commande :

1 Débit : 20, 40, 45, 60, 100, 140, 200
② Nombre de bobines : 1-12
③ Type de section d'entrée : voir tableau (1)
④ Pression de réglage de la soupape de décharge : 100- -315 bar
⑤ Taille de l'orifice d'entrée : voir le tableau (2)
6 Type de bobine : voir tableau (3)
⑦ Disposition latérale de la poignée : voir tableau (4)
⑧ Disposition latérale du capuchon de bobine : voir tableau (5)
⑨ Disposition des sections de travail : voir tableau (6)
⑩ 10Taille du port de travail : voir le tableau (2)
⑪ Type de section de sortie : voir tableau (7)
⑫ Taille de l'orifice de sortie : voir tableau (2)

Description du produit

La vanne de commande directionnelle DCV est conçue pour les systèmes hydrauliques haute pression tels que les machines de forage, les installations sanitaires, etc.
Valve auxiliaire : valve de surcharge, valve anti-cavitation, valve combinée, etc. (pas pour DCV40-45)
Type de commande : manuelle, joystick, câble, pneumatique, solénoïde, électropneumatique, électrohydraulique, etc.
Structure : monobloc, sectionnelle.
Port de report comme source hydraulique pour d'autres pièces.

Code de commande

1. 1 Débit : 20, 40, 45, 60, 100, 140, 200
   ② Nombre de bobines : 1-12

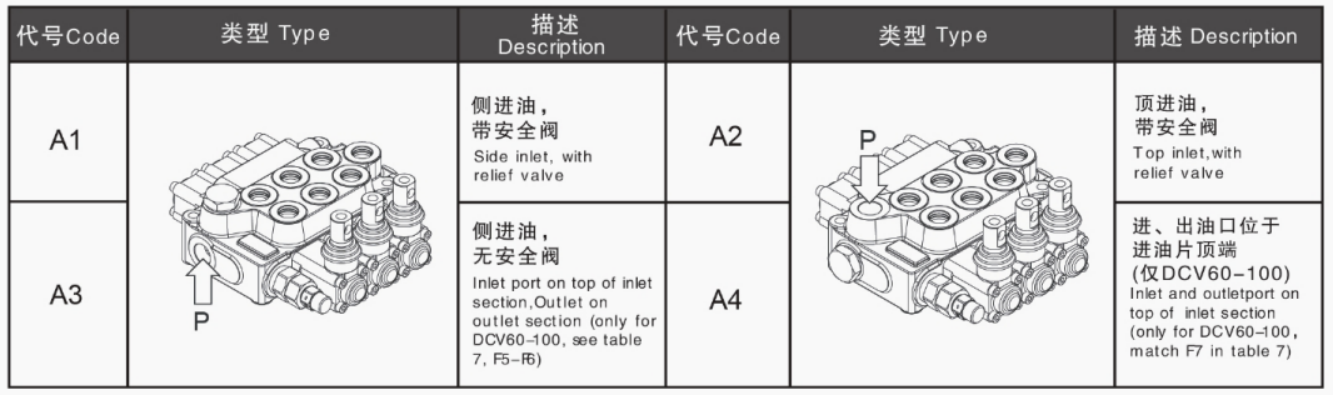

   ③ Type de section d'entrée : voir tableau (1)
   ④ Pression de réglage de la soupape de décharge : 100- -315 bar

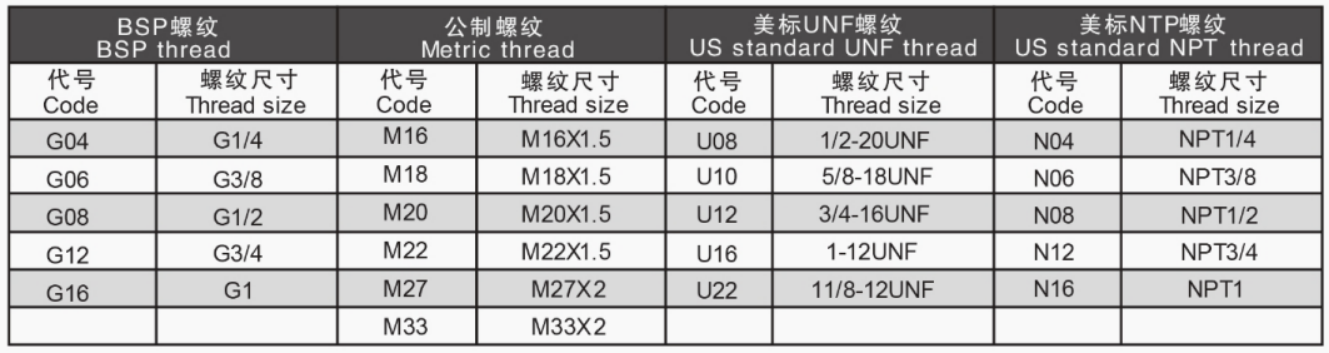

   ⑤ Taille de l'orifice d'entrée : voir le tableau (2)

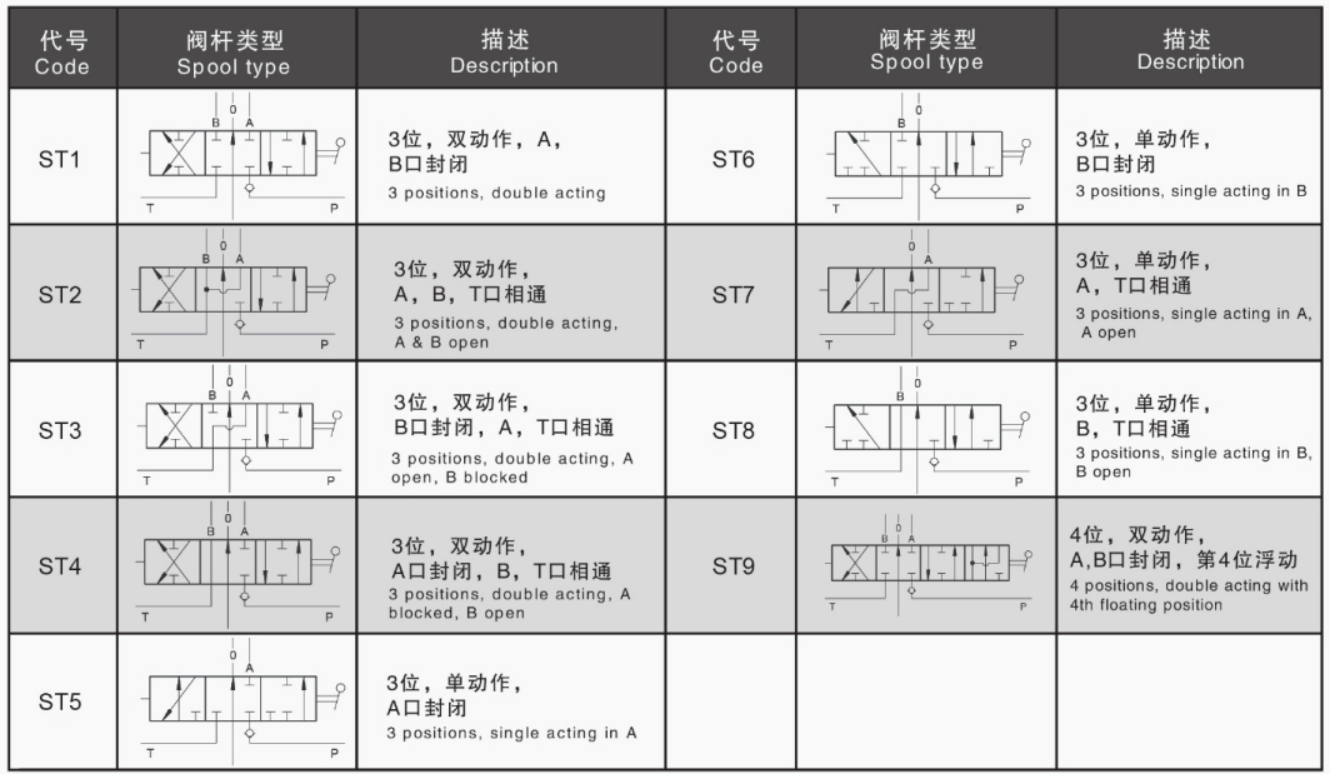

   6 Type de bobine : voir tableau (3)

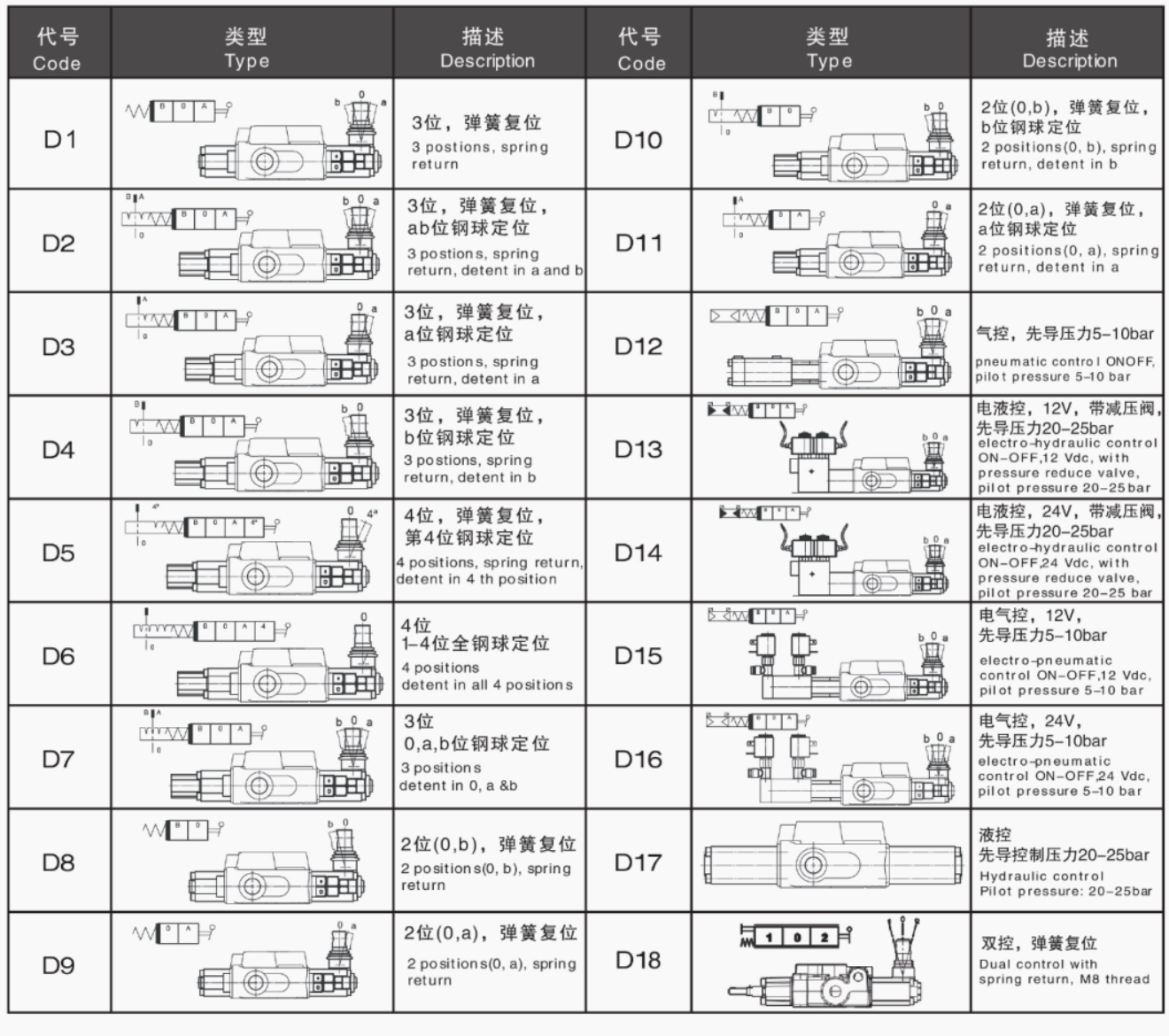

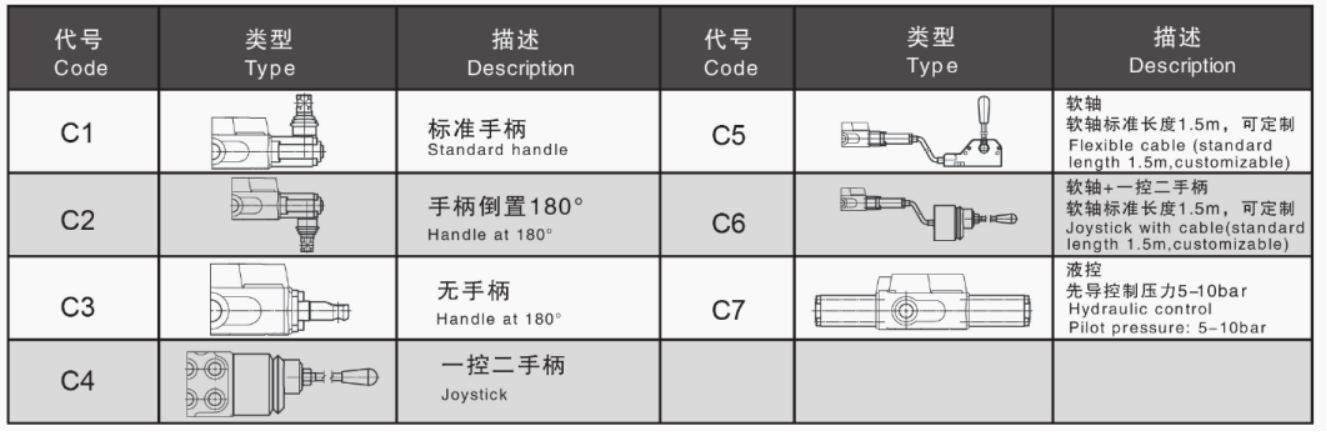

   ⑦ Disposition latérale de la poignée : voir tableau (4)
   ⑧ Disposition latérale du capuchon de bobine : voir tableau (5)

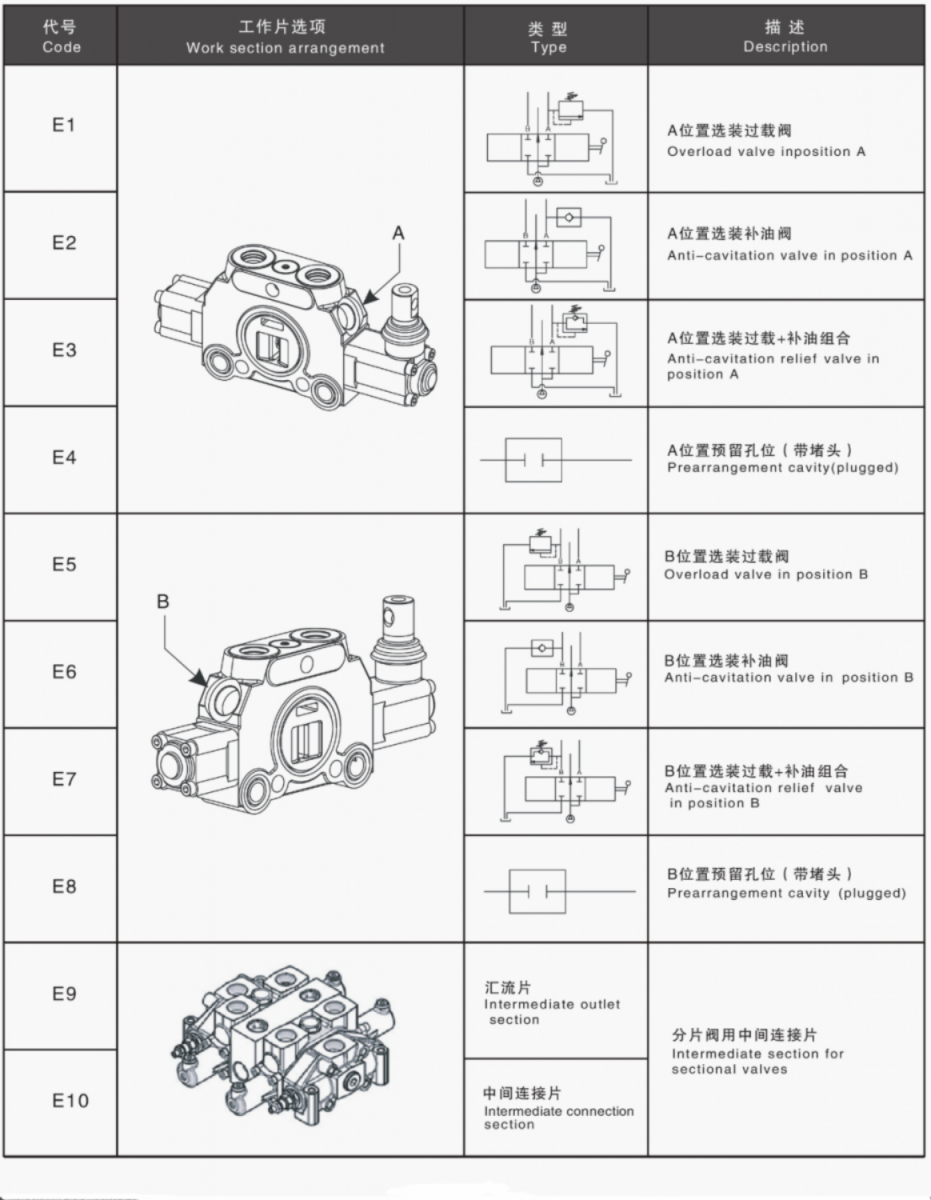

   ⑨ Disposition des sections de travail : voir tableau (6)
   ⑩ 10Taille du port de travail : voir le tableau (2)

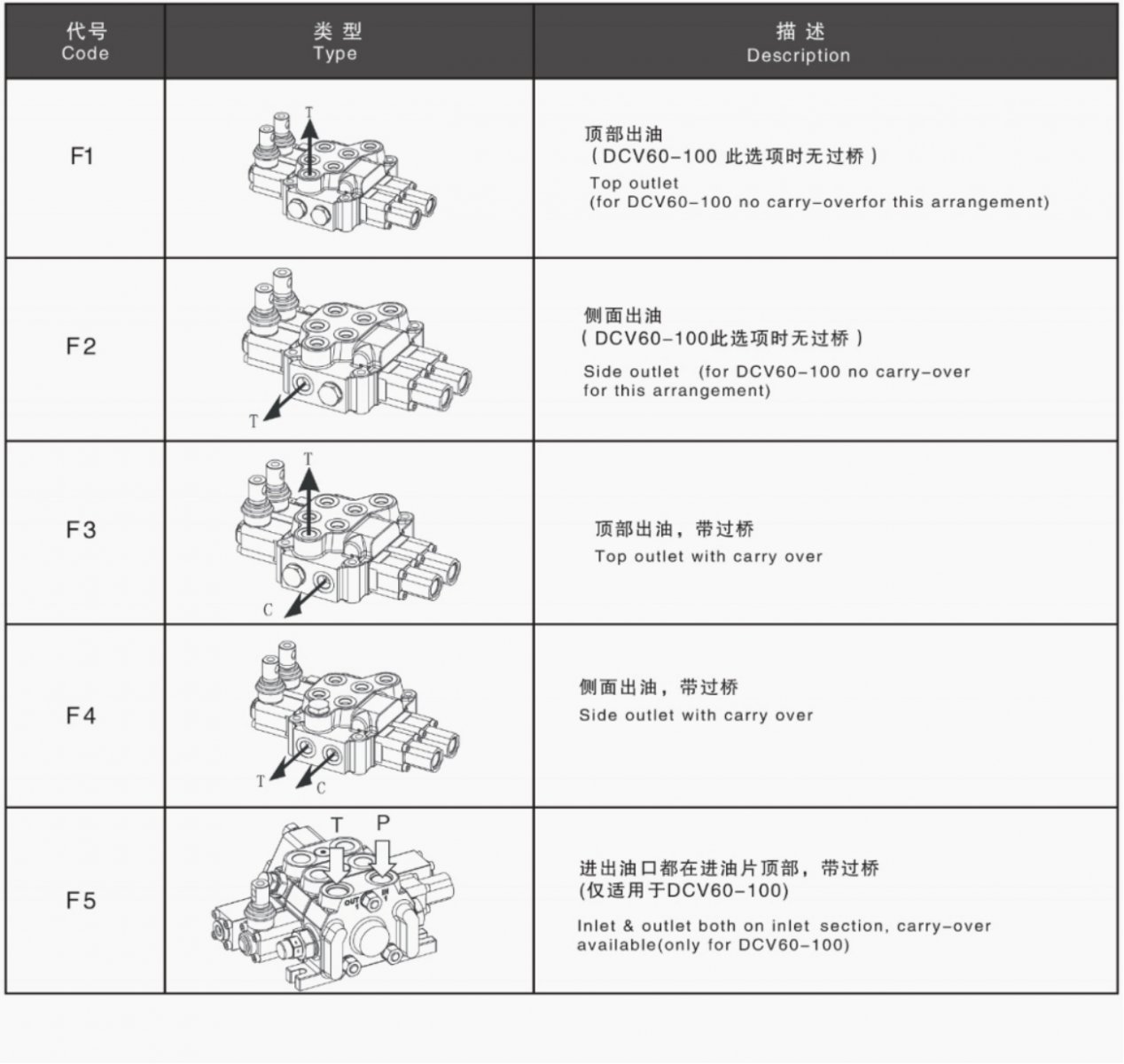

   ⑪ Type de section de sortie : voir tableau (7)
   ⑫ Taille de l'orifice de sortie : voir tableau (2)
2.

3. Tableau 1
5.

6. Tableau 2
8.


Tableau 3

Tableau 4

Tableau 5

Tableau 6

Tableau 7
