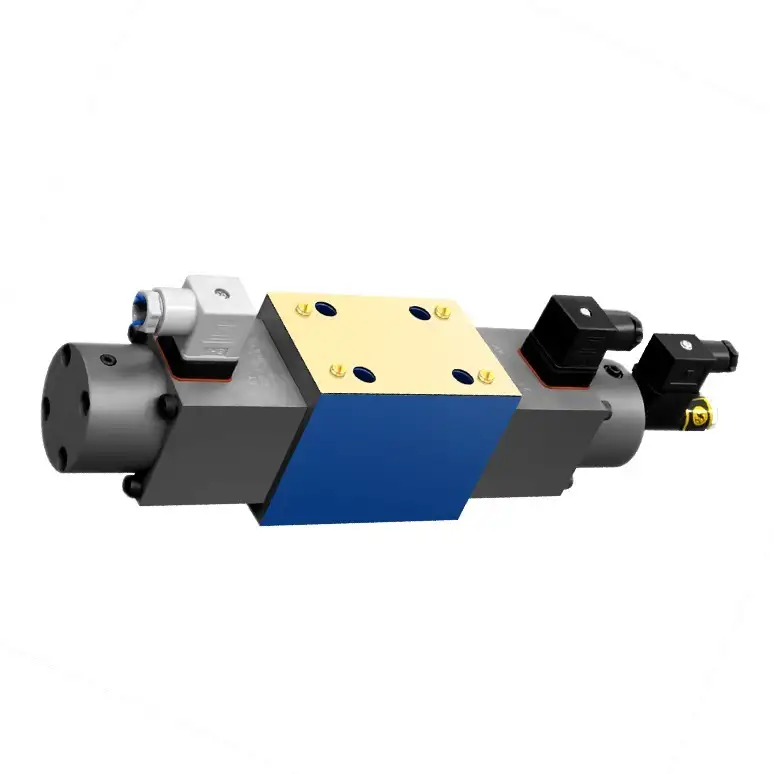

Katup Arah Proporsional Solenoid Seri 4WRE6/4WRE10 Dengan Umpan Balik Listrik
- Untuk pemasangan subplate
- Umpan balik posisi listrik
- Kumparan kontrol berpusat pegas
- Penurunan tekanan rendah di lahan kontrol
- Baik katup dan kontrol elektronik dari pemasok
- Pola pemasangan sesuai dengan DlN 24 340 fomm A,ISO4401 dan CETOP-RP121H
Fitur produk
◉ Katup untuk mengendalikan arah dan aliran fluida hidrolik
◉ Untuk pemasangan subplate
◉ Umpan balik posisi listrik
◉ Kumparan kontrol berpusat pegas
◉ Penurunan tekanan rendah di lahan kontrol
◉ Baik katup dan kontrol elektronik dari pemasok
◉ Pola pemasangan ke DlN 24 340 fomm A, ISO4401 dan CETOP-RP121H
Bagian fungsional
Katup arah tipe 4WRE dioperasikan langsung melalui solenoida proporsional dan digunakan untuk mengendalikan arah dan volume aliran.
Mereka pada dasarnya terdiri dari rumah (1), kumparan kontrol (4), dua pegas pengembali (5), dua solenoida proporsional (2) dan transduser posisi (3).
Tipe 4WRE6 10 ···10B/···(3 posisi)
Jika solenoid "a" (2) diberi energi, spul akan bergerak ke kanan, dengan pergerakan yang sebanding dengan sinyal input listrik. Spul kontrol (4) menyebabkan alur berbentuk V terbuka secara progresif untuk mengalirkan arus. Posisi spul kontrol (4) dipantau oleh transduser posisi (3). Dalam kontrol elektronik, posisi aktual spul kontrol dibandingkan dengan nilai yang telah ditetapkan. Di sini, terdapat rangkaian kontrol posisi yang mengenali perbedaan yang ada antara nilai yang telah ditetapkan (nilai perintah) dan nilai umpan balik (nilai aktual) dan dikoreksi oleh sinyal yang sesuai pada solenoid terkait. Setelah solenoid "a" (2) dihilangkan energinya, spul kontrol dikembalikan ke posisi tengahnya oleh pegas pengembali (5).
Data teknis
(Untuk aplikasi di luar parameter ini, Silakan berkonsultasi dengan kami!)
Hidrolik | |||
Sizo | 6 | 10 | |
Maks.fow (Lmin) | 65 | 260 | |
Tekanan operasi | PortABP | 31.5 | 31.5 |
Pelabuhan T | 16 | 16 | |
Histori (%) | <1 | <1 | |
Tingkat pengulangan (%) | <1 | <1 | |
Sensitivitas Respons0 (%) | <0,5 dari sinyal nominal | <0,5 dari sinyal nominal | |
Respons frekuensi (3dB) 0+z) | 6 | 4 | |
Cairan Hidraulis | Mneral ol(for NBR ses).Phosphate ostor(fo FPMseal) | ||
Rentang Vscosty (mr²s) | 2,8t 380 | ||
Kisaran suhu cairan hidrolik (C) | -20t+70 | ||
Dogree of contarihation (μm) | ≤20krocommcond 10) | ||
Posisi pemasangan | Opsional | ||
Berat | Katup dengan 1scienoid | 1.91 | 5.65 |
Katup wm 2 solenoid | 2.86 | 7.65 | |
Listrik | |||
Jenis tegangan | Tegangan diet 24V atau 12V | ||
Maks.ozrrent per solonod (A) | 1.5 | 1.5 | |
col rosstance | Vao dingin pada suhu 20℃ | 5.4 | 10 |
Nilai hangat maksimal | 8.1 | 15 | |
Tugas | Cortinuou | ||
Kolom suhu (c) | +150 | ||
Suhu lingkungan (C) | +50 | ||
Isolasi katup | IP65 | ||
Ampifer terkait | dengan 2 waktu rampa | VT-5001820 (atau 2 posisi) | VT-5002520 untuk 2 posisi) |
dengan 1 amo tme | VT5005S10 (untuk 3 posisi) | VT5006510 (untuk 3 posisi) | |
Transduser posibonal induktif | |||
Sistem pengukuran listrik | LVDT | ||
Controlstoko mm) | ±4,5 linier | ||
Toleransi Uineaitas (%) | 1 | ||
Col rostanco(Ω) | I R20 | 56 | |
II R20 | 56 | ||
III R20 | 112 | ||
Induktansi (mH) | 6t08 | ||
Frekuensi Osilator (K0Hz) | 2.5 | ||
Insulsi katup | IP65 | ||
Fungsi transien dengan sinyal masukan listrik bertahap
