داده‌های آزمایش محصول دقیق و قابل اعتماد است.
توضیحات محصول

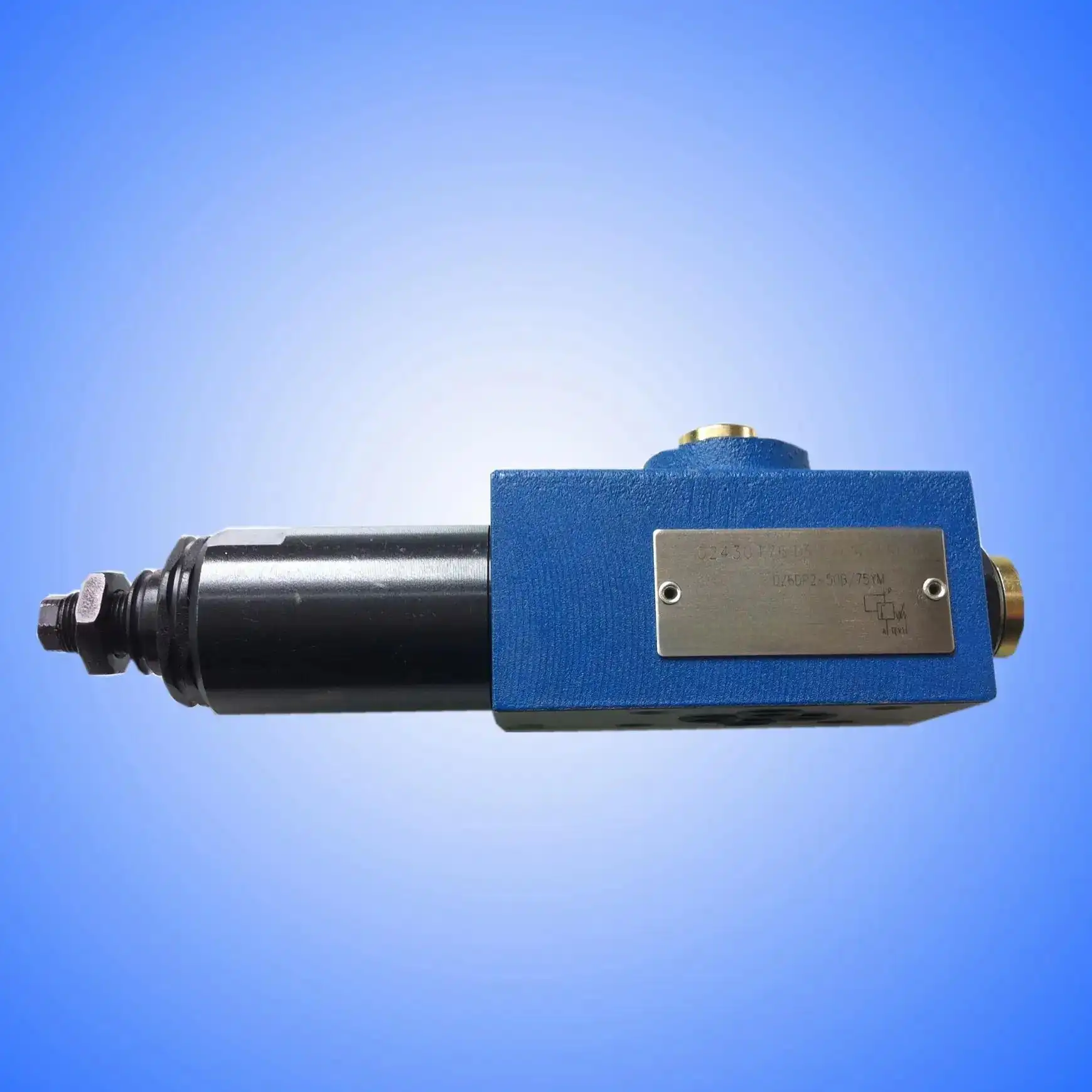

| شیر کنترل فشار با عملکرد مستقیم، نوع DZ 6 DP | ||
| سایز ۶ | تا 21 مگاپاسکال | تا 60 لیتر در دقیقه |
تابع، بخش
شیر نوع DZ 6 DP یک شیر توالی فشار با عملکرد مستقیم است.
برای اتصال وابسته به فشار یک سیستم دوم استفاده می‌شود.
تنظیم فشار توالی از طریق عنصر تنظیم (4) انجام می‌شود.
فنر (3) قرقره کنترل (2) را در موقعیت خنثی نگه می‌دارد، شیر مسدود شده است. فشار در کانال P در سطح قرقره قرقره کنترل (2) روبروی فنر (3) از طریق خط کنترل (6) وجود دارد.
اگر فشار در کانال P به مقدار تنظیم شده فنر (3) برسد، قرقره کنترل (2) به سمت چپ حرکت می‌کند و اتصال
شیر P به A باز است. سیستم در کانال A بدون افت فشار در محور P متصل است. سیگنال کنترل از طریق خط کنترل (6) از کانال P به صورت داخلی یا از طریق پورت B (X) به صورت خارجی ارسال می‌شود.
بسته به نوع استفاده از شیر، تخلیه روغن نشتی از طریق پورت T (Y) به صورت خارجی یا از طریق پورت A به صورت داخلی انجام می‌شود.
منحنی‌های عملیاتی (اندازه‌گیری شده در V=41mm2/s و t=50℃)
ابعاد واحد: (ابعاد به میلی‌متر)
با توجه به خواص عالی، کاربرد این محصول در بازار نسبتاً مثبت است.
