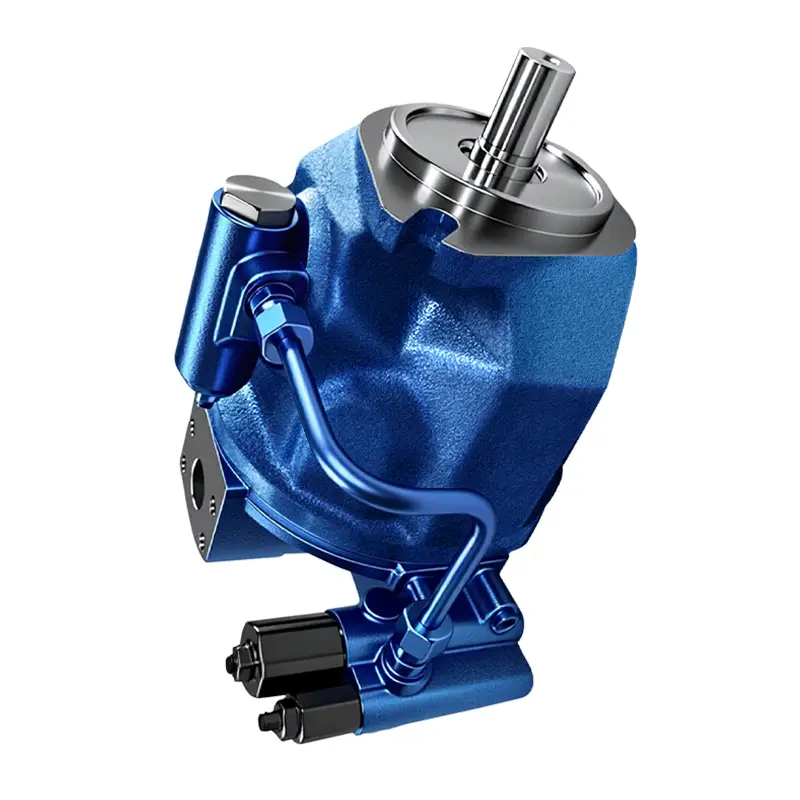

پمپ هیدرولیک پیستونی محوری متغیر A10VO و A10VSO برای رکسروت
این سری از پمپ‌ها از طراحی پمپ متغیر پیستون محوری با صفحه ضربه گیر مدار باز، با روش‌های کنترل متنوع و ویژگی‌های عملکردی عالی بهره می‌برند.
موتورهای A10V به طور گسترده در ماشین آلات ساختمانی مانند بیل مکانیکی، لودر و غیره استفاده می شوند و برای سیستم های هیدرولیکی که به فشار و جریان بالا نیاز دارند، مناسب هستند.
ویژگی‌های محصول
◉ نرخ جریان بی‌نهایت قابل تنظیم: نرخ جریان متناسب با سرعت و جابجایی درایو است، کنترل متغیر بدون پله با تنظیم شیب صفحه ضربه گیر، سرعت پاسخ سریع محقق می‌شود.
◉ طراحی با بهره‌وری انرژی بالا: حالت کنترل فشار ثابت/جریان ثابت در مقایسه با پمپ‌های دوزینگ، بیش از 30٪ در مصرف انرژی صرفه‌جویی می‌کند و مصرف انرژی را به میزان قابل توجهی کاهش می‌دهد.
◉ ظرفیت بار فشار بالا: فشارهای کاری مجاز تا ۲۸۰ بار، فشارهای اوج تا ۳۵۰ بار برای بارهای بالا.
◉ دوام و طول عمر: بلبرینگ دیسکی مارپیچی از فناوری تخلیه هیدرواستاتیک بهره می‌برد و مجهز به آب‌بندهای لاستیکی فلوئوروکربنی FKM است که به طور قابل توجهی طول عمر آن را افزایش می‌دهد.
◉ خواص عالی جذب روغن: طراحی دریچه تخلیه دو پوسته، قابلیت ضد کاویتاسیون قوی، سازگاری با محیط با فشار مکش کم.
مشخصات
اجزای استاندارد، مناسب برای کار در محیط‌های روغن معدنی. مقادیر نظری، بدون در نظر گرفتن راندمان و تلرانس‌ها؛ داده‌ها گرد شده‌اند:
مشخصات فنی | کد | واحد | 10 | 18 | 28 | 45 | 71 | 100 | 140 | |
جابجایی هندسی | نرخ جریان در هر دور | وی جی مکس | سانتی‌متر مکعب | 10.5 | 18 | 28 | 45 | 71 | 100 | 140 |
سرعت ۱) | وی جی مکس | ننوم | دور در دقیقه | 3600 | 3300 | 3000 | 2600 | 2200 | 2000 | 1800 |
حداکثر حجم مجاز (Vg) | نامکس | دور در دقیقه | 4320 | 3900 | 3600 | 3100 | 2600 | 2400 | 2100 | |
جریان | n0max وی‌جی‌مکس | کیو وی مکس | لیتر در دقیقه | 37 | 59 | 84 | 117 | 156 | 200 | 252 |
nE=1500 دور در دقیقه Vgmax | qVEmax | لیتر در دقیقه | 15 | 27 | 42 | 68 | 107 | 150 | 210 | |
قدرت | n0max وی‌جی‌مکس | P0MAX | کیلووات | 16 | 30 | 39 | 55 | 73 | 93 | 118 |
△p=280 بار | nE=1500 دور در دقیقه Vgmax | پی مکس | کیلووات | ۷ | 12.6 | 20 | 32 | 50 | 70 | 98 |
گشتاور | △p=280 بار | حداکثر زمان پاسخ | نانومتر | 42 | 80 | 125 | 200 | 316 | 445 | 623 |
وی جی مکس | △p=100 بار | تی | نانومتر | 17 | 30 | 45 | 72 | 113 | 159 | 223 |
سختی چرخشی | انتهای شفت S | ج | نیوتن متر/راد | 9200 | 11087 | 22317 | 37500 | 71884 | 121142 | 169537 |
انتهای شفت R | ج | نیوتن متر/راد | 14850 | 26360 | 41025 | 76545 | ||||
انتهای شفت U شکل | ج | نیوتن متر/راد | 6800 | |||||||
انتهای شفت P | ج | نیوتن متر/راد | 10700 | 13158 | 25656 | 41232 | 80627 | 132335 | 188406 | |
گشتاور اینرسی مجموعه چرخان | JTW | کیلوگرم متر مربع | 0.0006 | 0.00093 | 0.0017 | 0.0033 | 0.0083 | 0.0167 | 0.0242 | |
حداکثر شتاب زاویه‌ای2) | الف | راد بر ثانیه | 8000 | 6800 | 5500 | 4000 | 3300 | 2700 | 2700 | |
ظرفیت مسکن | پنجم | ل | 0.2 | 0.4 | 0.7 | 1.0 | 1.6 | 2.2 | 3.0 | |
تقریب وزن (کنترل‌ها) | متر | کیلوگرم | ۸ | 12 | 15 | 21 | 33 | 45 | 60 | |
نکته در مورد برچسب گذاری: | ||||||||||
۱) مقادیر اعمال می‌شوند: | ۲) محدوده کاربرد در محدوده حداقل سرعت انتقال لازم و حداکثر سرعت انتقال مجاز باشد. | |||||||||
وقتی فشار مطلق Pas در دریچه مکش روغن S برابر با ۱ بار باشد | برای تحریک خارجی (به عنوان مثال: ۲ تا ۸ برابر فرکانس چرخش یک موتور دیزل و فرکانس چرخش یک شفت اتصال یونیورسال) مؤثر است. | |||||||||
Vopn=16~36mm²/s | مقدار حد مجاز فقط برای پمپ‌های تک مرحله‌ای قابل استفاده است. | |||||||||
کاربرد سیالات هیدرولیک بر پایه روغن معدنی | ظرفیت بار اجزای اتصال باید در نظر گرفته شود | |||||||||
یادداشت‌ها: | ||||||||||
تجاوز از حداکثر مقدار مجاز یا کاهش از حداقل مقدار مجاز ممکن است منجر به از دست رفتن عملکرد، کاهش طول عمر یا آسیب کامل پمپ پیستونی محوری شود. | ||||||||||
توصیه می‌شود بار از طریق آزمایش یا محاسبه/شبیه‌سازی و مقایسه با مقادیر مجاز بررسی شود. | ||||||||||
