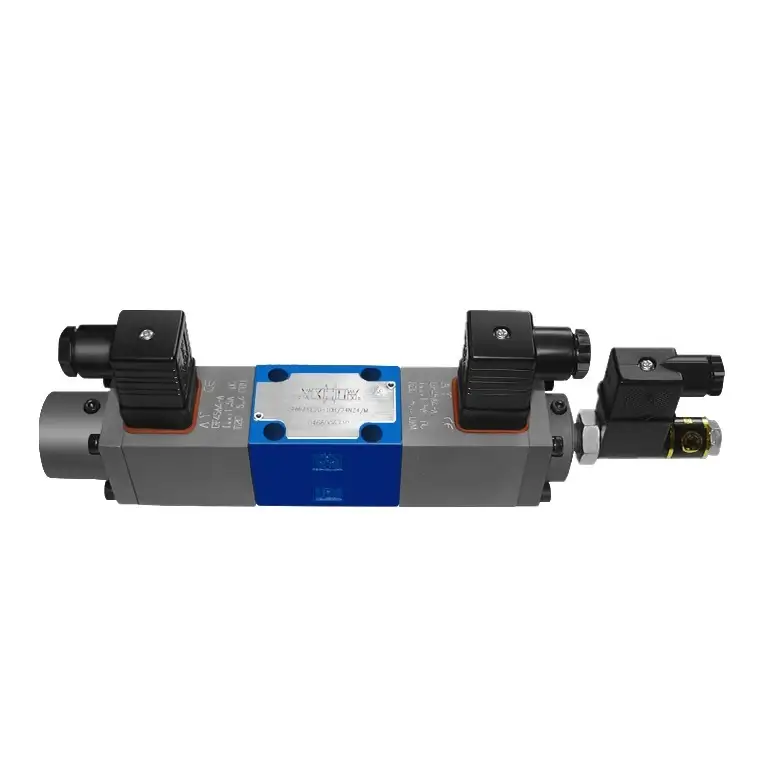

شیر برقی هیدرولیک 4WRA6/4WRA10 سری 4WRA6/4WRA10 متناسب با جهت شیرها برای رکسروت
- برای نصب زیرصفحه
- برای کنترل حلقه باز جهت و جریان سیال هیدرولیک
- قرقره کنترل متمرکز بر فنر
- افت فشار کم در سراسر زمین‌های کنترل
- هم شیر و هم کنترل الکترونیکی از یک تامین کننده
ویژگی‌های محصول
◉ شیر تناسبی با تحریک مستقیم برای کنترل جهت و حجم جریان سیال هیدرولیک
◉ برای نصب زیرصفحه
◉ برای کنترل حلقه باز جهت و جریان سیال هیدرولیک
◉ قرقره کنترل متمرکز بر فنر
◉ افت فشار کم در سراسر زمین‌های کنترل
◉ هم شیر و هم کنترل الکترونیکی از یک تامین کننده
بخش عملکردی
شیرهای کنترل جهت نوع 4WRA از طریق سلونوئیدهای تناسبی به صورت مستقیم عمل می‌کنند و برای کنترل جهت و مقدار جریان استفاده می‌شوند.
آنها اساساً از محفظه (1)، قرقره کنترل (3)، یک یا دو فنر برگشتی (2) و علاوه بر این یک یا دو سلونوئید تناسبی (5) تشکیل شده‌اند.
نوع 4WRA6 10 ...10B/..... (شیر 3 حالته)
اگر سلونوئیدها فعال نشوند، قرقره کنترل (3) به وسیله فنرهای تنظیم سرعت (2) در موقعیت خنثی نگه داشته می‌شود. فعال شدن قرقره کنترل (3) مستقیماً از طریق سلونوئید تناسبی (5) انجام می‌شود. به عنوان مثال، اگر سلونوئید "A" تحریک شود، قرقره کنترل (3) را متناسب با سیگنال الکتریکی به سمت راست فشار می‌دهد. سپس اتصالات از P به B و A به T برقرار می‌شود.
به این ترتیب، قرقره کنترل (3) باعث می‌شود شیارهای V شکل به تدریج باز شوند تا جریان پیدا کنند. هنگامی که سلونوئید پروپشنال (5) بی‌انرژی می‌شود، قرقره کنترل (3) توسط فنر برگشتی (2) به موقعیت مرکزی بازگردانده می‌شود.
شیر دو وضعیتی
عملکرد این شیر مشابه شیر نوع 4WRA است. اما این یک شیر دو جهته با تنها یک سلونوئید تناسبی است.
نوع 4WRA دارای نصب زیرصفحه‌ای، مرکز فنری و افت فشار کم در سراسر زمین‌های کنترل است. آنها اغلب در صنایع سبک ماشین‌آلات، متالورژی، معدن، پرواز فضایی و سایر زمینه‌ها استفاده می‌شوند.
داده‌های فنی
(برای درخواست خارج از این پارامترها، لطفا با ما مشورت کنید!)
| داده‌های هیدرولیکی | |||
اندازه | ۶ | 10 | |
فشار عملیاتی (مگاپاسکال) | پورت A، B، P | 31.5 | 31.5 |
پورت A، B، P | 16 | 16 | |
جریان (لیتر در دقیقه) | 43 | 95 | |
درجه آلودگی | <20 (توصیه <10) | ||
هیسترزیس (٪) | ＜6 | ＜5 | |
تکرارپذیری (٪) | ＜3 | ＜2 | |
پاسخ فرکانسی (-3dB، سیگنال = 100%) (هرتز) | ۶ | ۴ | |
سیال تحت فشار | روغن معدنی (برای آب‌بند NBR)/استر فسفات (برای آب‌بند FPM) | ||
محدوده ویسکوزیته (میلی متر مربع بر ثانیه) | ۳.۸ تا ۳۸۰ | ||
محدوده دمای سیال تحت فشار (°C) | -30 تا +80 | ||
وزن (کیلوگرم) | شیر با یک سلونوئید | 1.75 | 5.9 |
شیر با دو سلونوئید | 2.5 | 7.5 | |
| داده‌های الکتریکی | |||
اندازه | ۶ | 10 | |
نوع ولتاژ | ولتاژ مستقیم | ولتاژ مستقیم | |
ولتاژ اسمی (ولت) | 24 | ||
حداکثر جریان در هر سلونوئید (A) | 1.5 | ||
مقاومت سیم پیچ سلونوئید (Ω) | مقدار سرما در دمای 20 درجه سانتیگراد | 5.4 | 10 |
حداکثر ارزش حرارتی | 8.1 | 15 | |
دمای محیط (°C) | تا +50 | ||
دمای کویل (°C) | تا +150 | ||
عایق‌بندی شیر مطابق با استاندارد DIN 40 050 | IP65 | ||
تقویت‌کننده‌ی مرتبط (یکسوکننده‌ی ۲۴ ولت از نوع پل) | VT - 3013 S30 | VT - 3014 S30 | |
VT - 3017 S30 | VT - 3018 S30 | ||
منحنی‌های مشخصه
(اندازه‌گیری شده در ν=36 × 10⁻⁶ m²/st=50°C)
