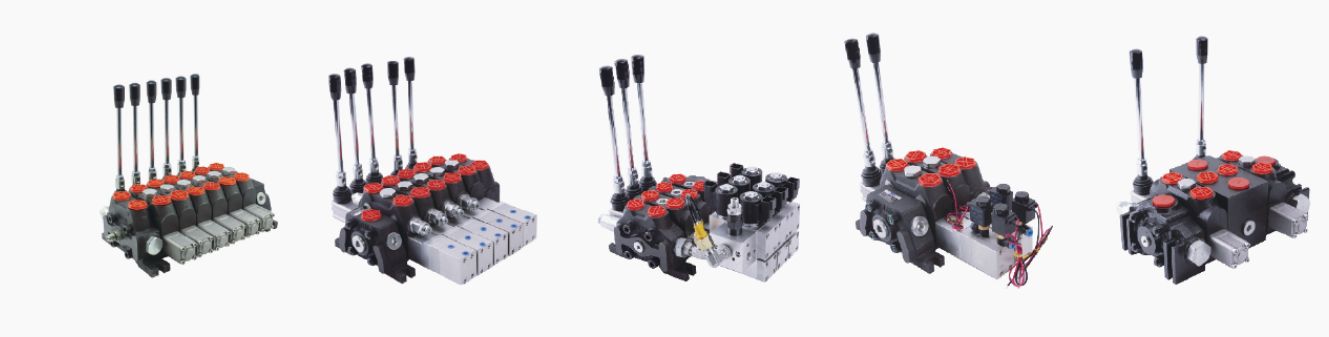

Vanne de commande directionnelle DCV200 Vanne hydraulique à commande électrohydraulique

Code de commande :

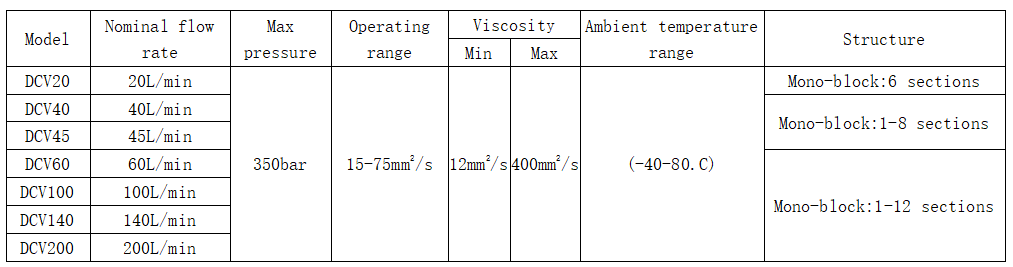

1 Débit : 20, 40, 45, 60, 100, 140, 200
② Nombre de bobines : 1-12
③ Type de section d'entrée : voir tableau (1)
④ Pression de réglage de la soupape de décharge : 100- -315 bar
⑤ Taille de l'orifice d'entrée : voir le tableau (2)
6 Type de bobine : voir tableau (3)
⑦ Disposition latérale de la poignée : voir tableau (4)
⑧ Disposition latérale du capuchon de bobine : voir tableau (5)
⑨ Disposition des sections de travail : voir tableau (6)
⑩ 10Taille du port de travail : voir le tableau (2)
⑪ Type de section de sortie : voir tableau (7)
⑫ Taille de l'orifice de sortie : voir tableau (2)

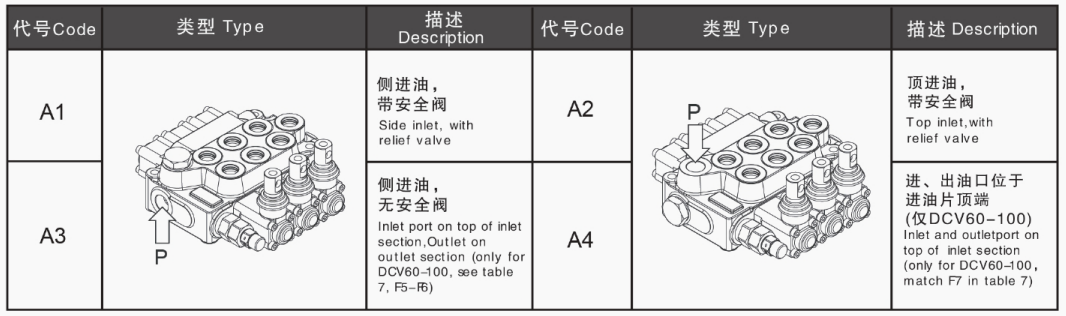

Tableau 1

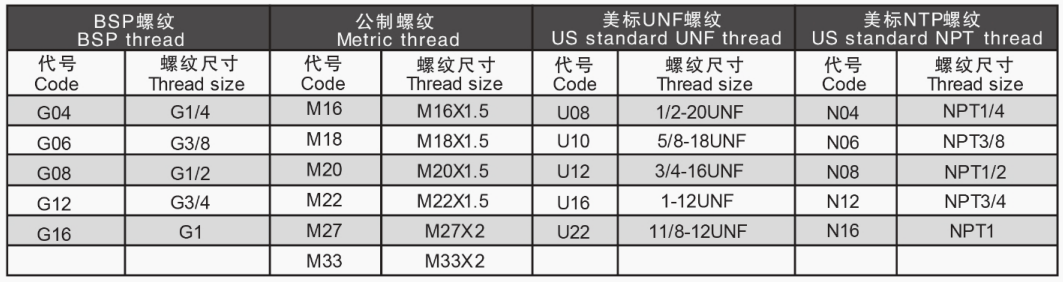

Tableau 2

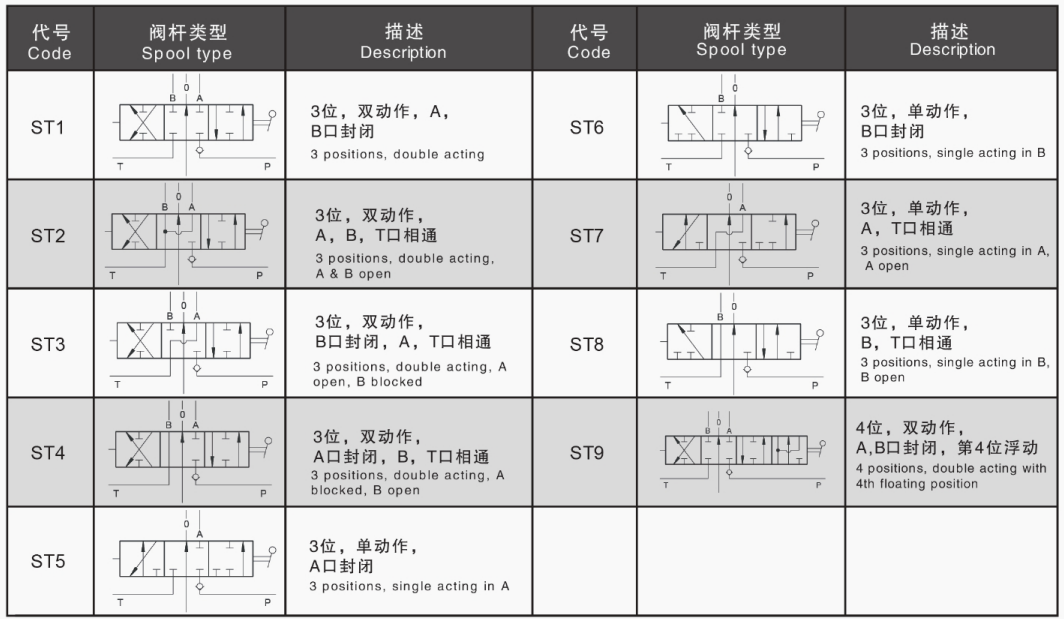

Tableau 3

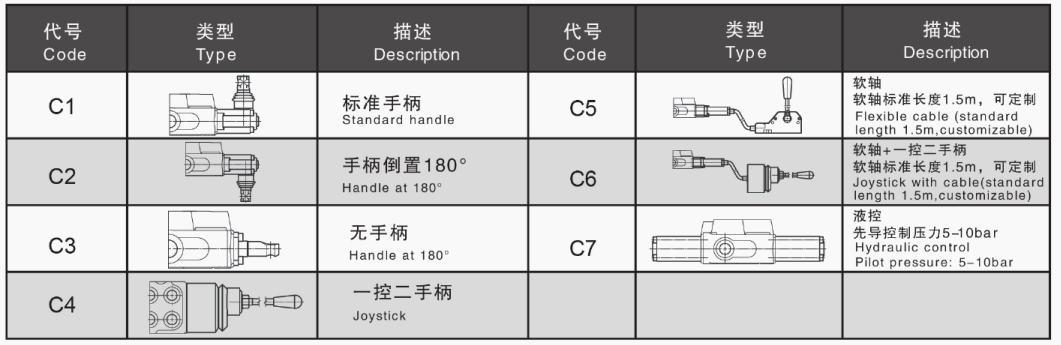

Tableau 4

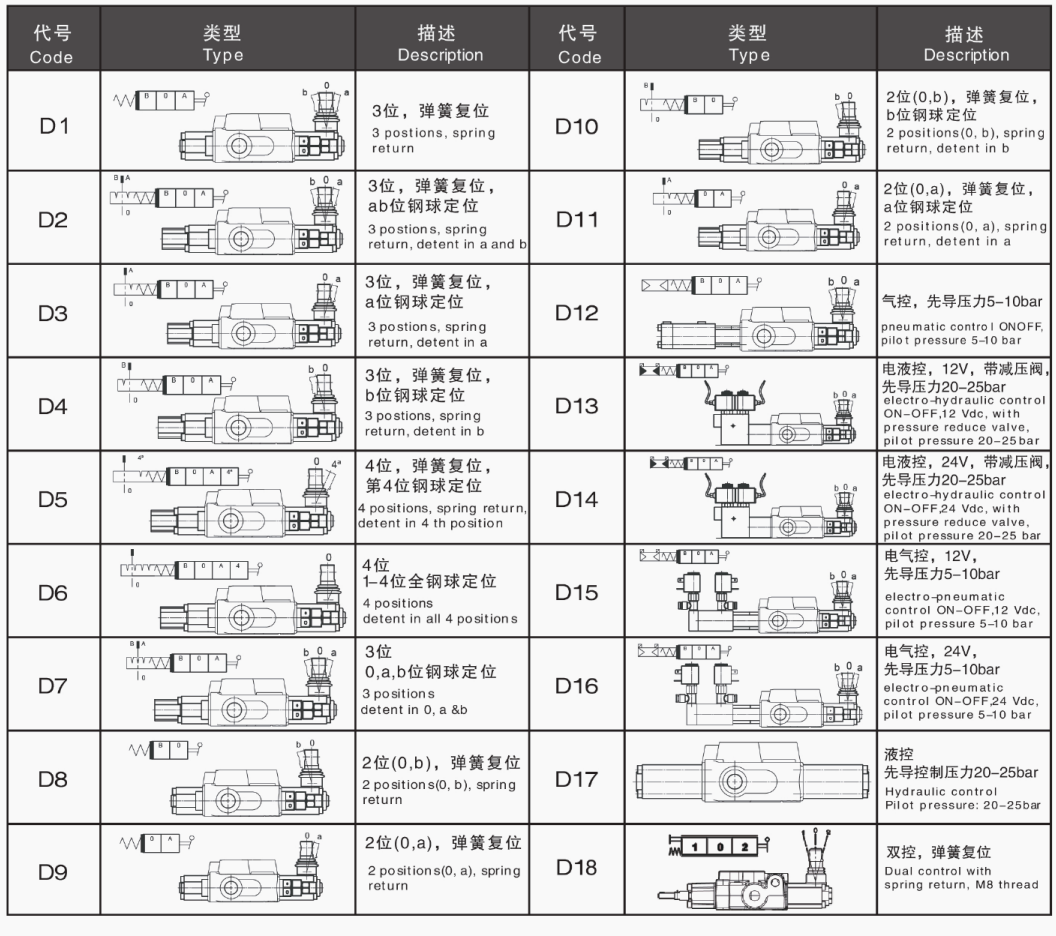

Tableau 5

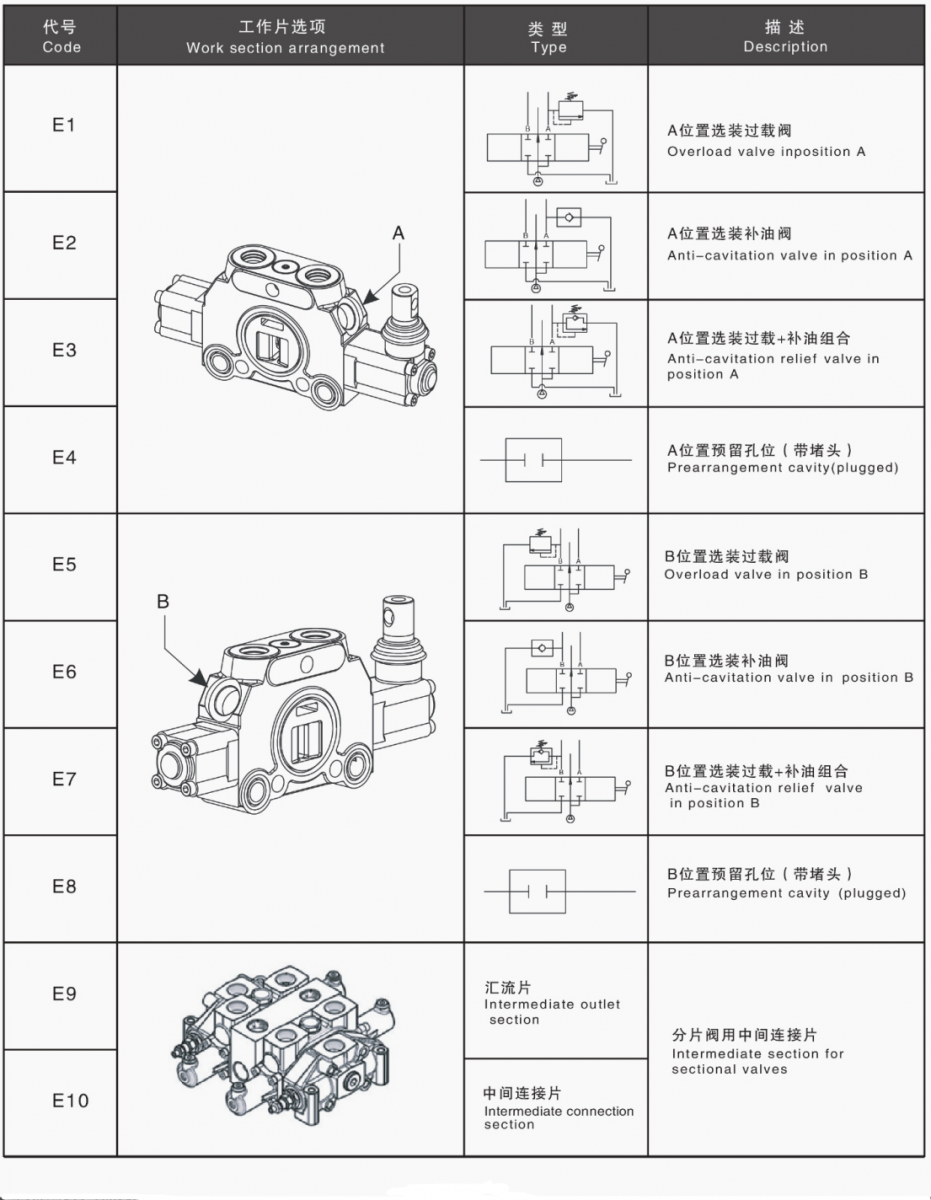

Tableau 6

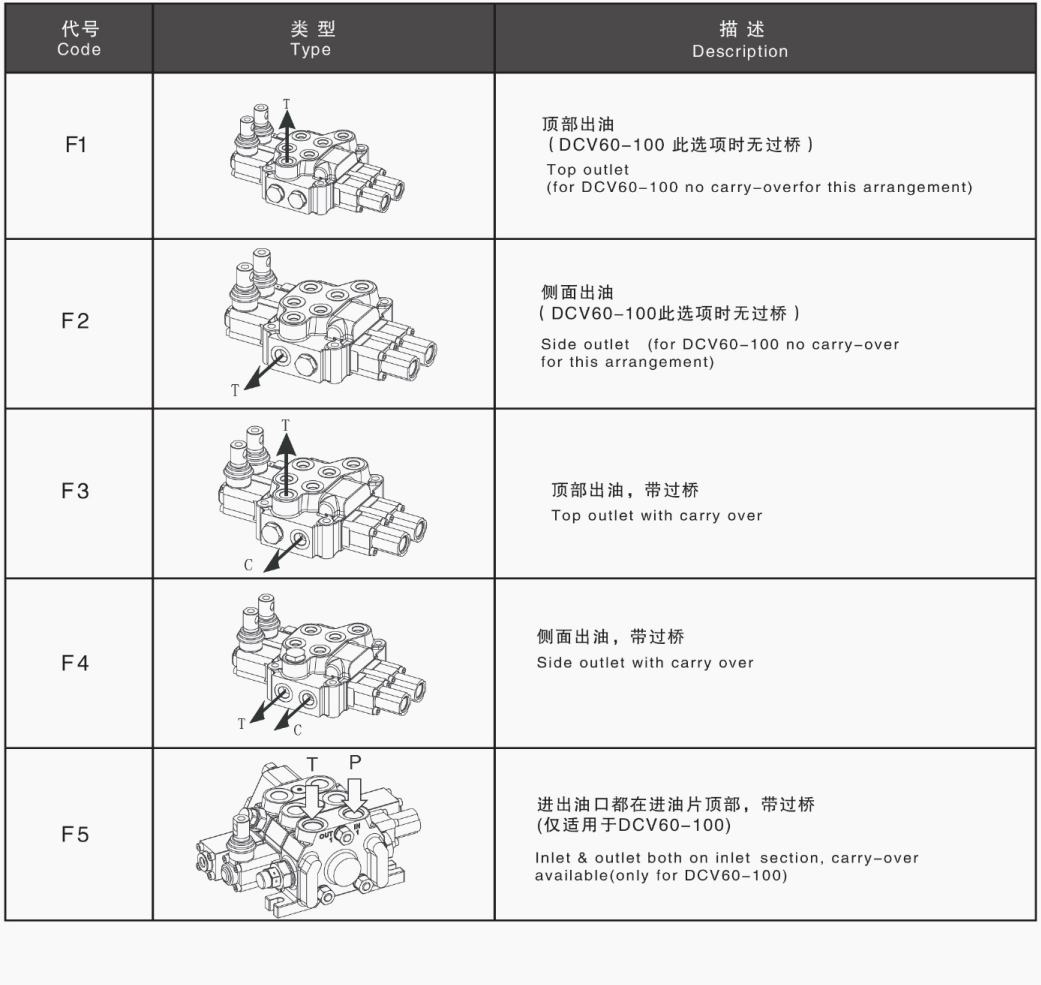

Tableau 7
